Revox A77 Balance
Potentiometer stillegen
Umbau : Material 4x 12,5k Widerstände + 4 Schrumpfschlauchstücke

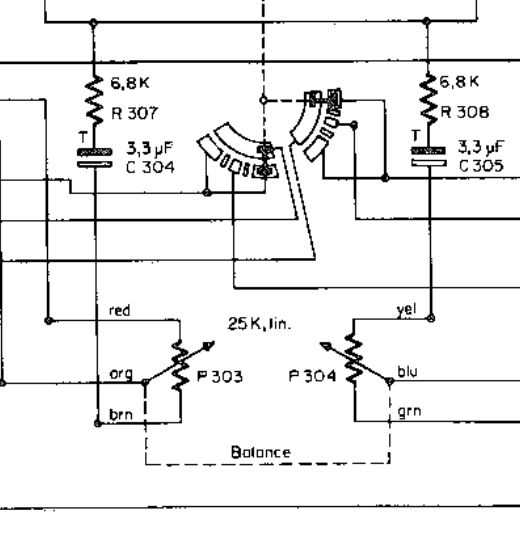

Die Litzen rt + bn + yel + grn vom Bal Pot ablöten
Der Schleiferanschluß des Balance Pot wird als Lötstützpunkt verwendet
Je 2x 12,5k Widerstände zu Y verdrillen, kürzen und zu or und bl anlöten
Schrumpf aufziehen und rt + brn Litze an die gekürzten Widerstände von or anlöten
ebenso yel + grn Litze an die Widerstände von bl anlöten .
Fertig
----------------------
Stand 2023_0316
| Vorteil |
Nachteil |
| Konstante Verhältnisse bei der
Wiedergabe wie bei anderen Revox- Tonbandgeräten d.h. keine irrtümliche Verstellung der Balance beim Einmessen der Wiedergabe |
wenn die A77 Endstufen genutzt
werden, müsssen die Lautsprecher sorgfältig aufgestellt werden. Evtl. minimale Veränderung des Wiedergabepegels, wenn die A77 vorher mit dem Balance Pot eingemessen wurde. Ursache ist, daß das Bal Pot nicht exakt 25,0 kOhm hat sondern mit Toleranz behaftet ist (+/- 10%) = ca. 1dB Die Toleranz geht etwas in die Verstärkung der Ausgangsstufe ein. |
