           Einzelstück    Revox A77  mit quartzgenauer  Capstanregelung

Fitting the Pievox Quartz Control in a Revox A77



Da ich für die Entwicklung  des Anti Plop Zusatzes  "A77 Mute"  die A77 offen hatte,  und weil ich  noch ein Mustergerät der für die B77  und PR99 entwickelten "Quartz Control"  zur Verfügung hatte, habe ich mal  der Versuchung nachgegeben
und in meine A77  MKII von 1971  - die bei einer Reparatur mal eine neuere Motor-Regelungsplatine mit dem 555 IC erhalten hatte,.die Quartz Control eingebaut.

Den RIFA Kondensator und das Pot zur Geschwindigkeitseinstellung habe ich bei der Gelegenheit auch gleich erneuert.
Ließ sich ohne große Verrenkungen erledigen.
This not a beginners project.

Here is an experimental version of the Quartz Control installed in the  Revox A77

There are two versions of the A77 Capstan Speed Control PCB built in the A77:
The first one - using a big coil
and the later one - using the 555 integrated circuit in the socket version
and uA739 operational amplifier.

For installing the Quartz Control , the A77 has to be equipped with the newer one "Capstan Speed Control PCB " using the NE 555 integrated circuit in the socket version and uA739 operational amplifier.
Der Erfolg - immer gleiche Geschwindigkeit - egal ob Sommer oder Winter  - bei Tag und bei Nacht  - beim ersten und beim letzten Band des Tages.

 Da  der Einbau nicht ganz einfach auszuführen ist , wird es diese Version nicht als Angebot  von Pievox geben.

Nur bei der Version der A77 mit  ! Capstan Reglung  mit 555 IC !  läßt sich die QuartzControl  einbauen !!!



Verwendung der Quartz Control  in A77 Dolby

In der  A77 Dolby muß ein anderer Einbauplatz
hinter dem Volume Potentiometer gewählt werden.
The RIFA condensor an the potentiometer for speed adjustment should be replaced at this opportunity.

There are four wires to solder: Two on the PCB and two on the 555 package
shown below.

The cable for connection has a special length (produced on request)
for installing the Quartzcontrol box inside the A77.
Prefered mounting position for the Quartz Control module is behind the volume potentiometer.

The installing of the Synch LED is in the sense of
http://www.pievox.de/Installing_LED%20engl.pdf.

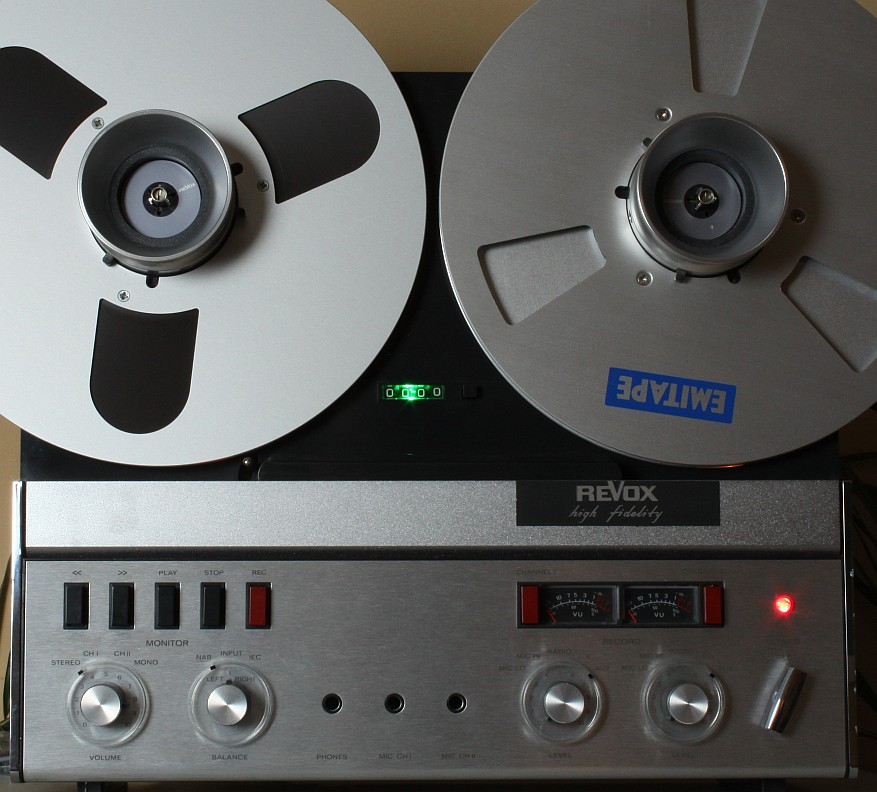

     A77 MKII  mit Quartz Control


Sieht ganz normal aus.

    Nur erkennbar
    Synchron Anzeige
   grüne LED im Zählwerk Fenster

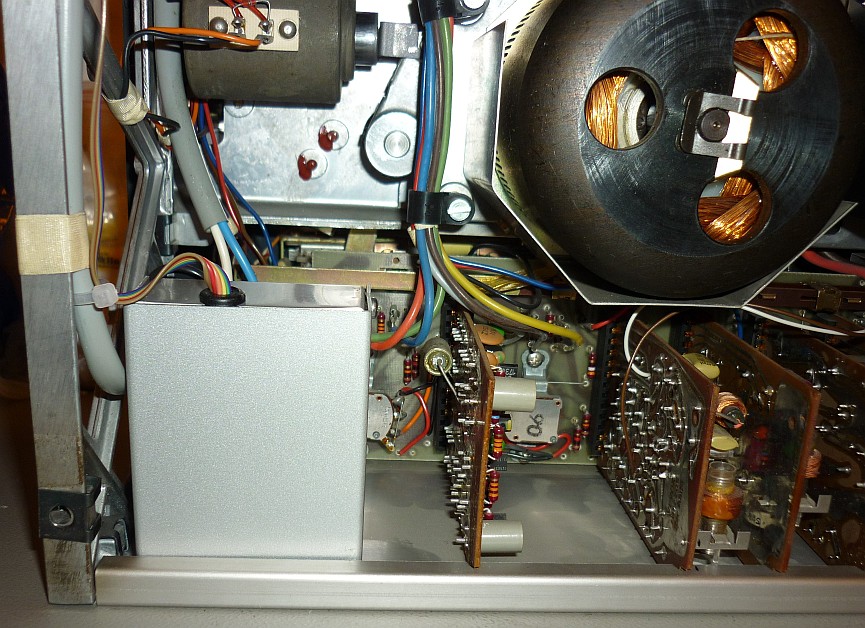

   Einbauplatz

    des Quartzcontrol - Moduls

     hinter dem Netzschalter

Ist für Standard A77 möglich.
erfordert ewas längeres Kabel.

Der für alle A77 Geräte
mögliche Einbau-Ort ist hinter
dem Volume - Potentiometer.

Deshalb halte ich diesen
Einbau platz für optimal.

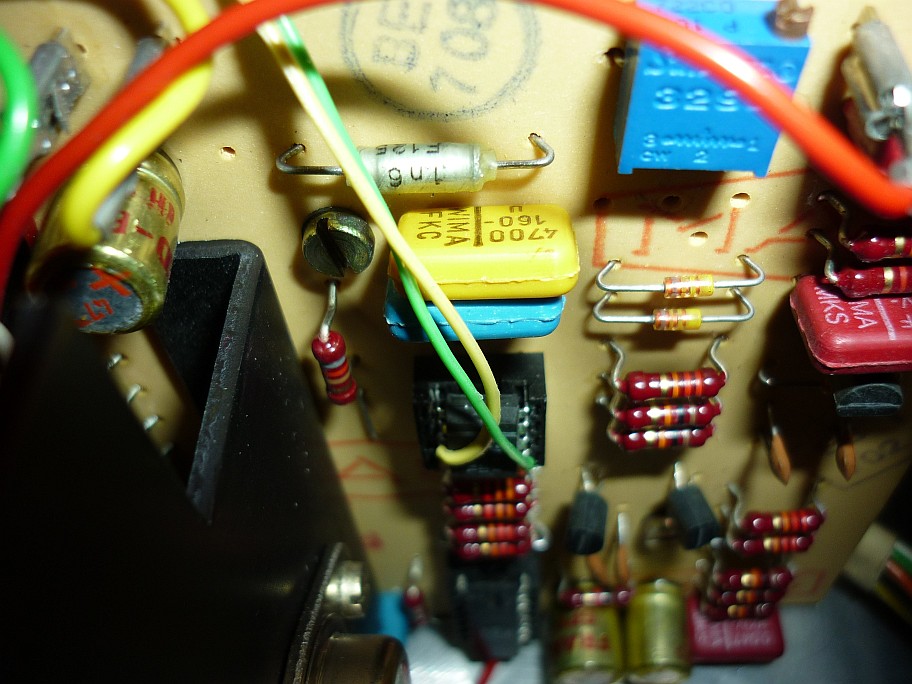

   Anschlüsse

   gelbe und grüne Litze
   direkt an NE555  angelötet
   und wieder in die Fassung
   gedrückt

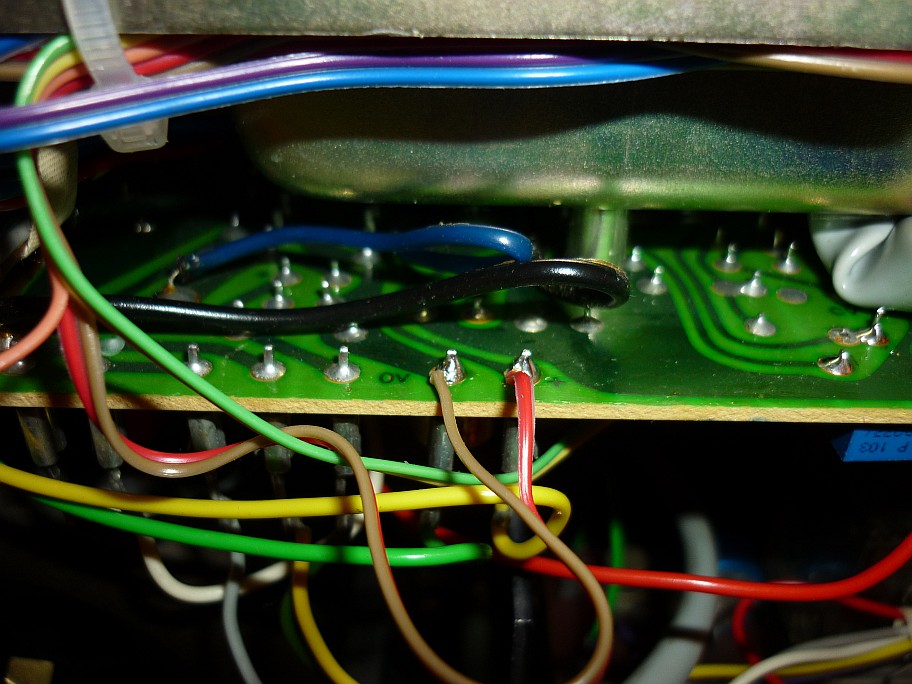

   Anschlüsse

     an Capstan Speed Platine

    rote und braune Litze
