  A77_MUTE    Verbesserung bei A77  alle Varianten

  Vermeidung des Einschalt-Impulses bei A77 an Line out  beim Ein-und Ausschalten

  Dieses Modul schaltet den Cinch-Audioausgang  der  A77 beim Einschalten verzögert frei
  und beim  Ausschalten der A77 sofort aus, so daß kein gefährlicher "Plopp" mehr aus dem Lautsprecher kommt.
  Der Einbau ist unkompliziert, es ist nichts einzustellen und es werden auch keine Einstellungen verändert

  Der Einbau  erfolgt  mit drei Lötstellen auf der Cinch-Ausgangsbuchse  und einer Lötstelle am Bremsmagnet.  Eingeschraubt und Fertig
  Lieferung mit Schrauben und Muttern zum Befestigen  an der Cinchbuchse.

   Anmerkung  Die THT Version der A77_Mute   ist ausverkauft.
Für die A77 in Standardversion (ohne Dolby) ist die SMD Version der Einschaltverzögerung weiterhin erhältlich. Im EInbau ist kein Unterschied.

Für die A77 Dolby  ist wegen der zusätzlichen Last für das Netzteil durch den Dolby-Prozessor
eine leicht modifizierte Version der Einschaltverzögerung erhältlich.
Bitte bei der Bestellung mitteilen,  ob für Revox A77 "mit "oder "ohne Dolby" !


Bilder des eingebauten Modules weiter  unten im Text

------------------------------------------
Technische Details

Wer seinen Verstärker bereits auf den Tape-Eingang geschaltet hat und dann die A77 einschaltet, wird mit einem ordentlichen "Hump " begrüßt.
Das Gleiche passiert beim Ausschalten der A77.  Nicht ganz so giftig, aber immerhin ...

Wäre eigentlich nur eine Marotte der A77  -  kann aber teuer werden, wenn die Lautstärke am Verstärker
zufällig etwas hoch steht, dann kann es die Tieftöner kosten.

Die Gefahr ist einfach zu bändigen, indem die Line -Ausgangsleitungen verzögert eingeschaltet und sofort ausgeschaltet werden.
Damit ist der große - und gefährliche - Spannungssprung ausgeblendet.

Oszillogramme
Die gelbe Linie ist die Betriebsspannung 27V der A77
Die blaue Linie ist die Spannung am  Line out  der A77  linker oder rechter  Kanal  (5V !! Vertikal-Teilung)

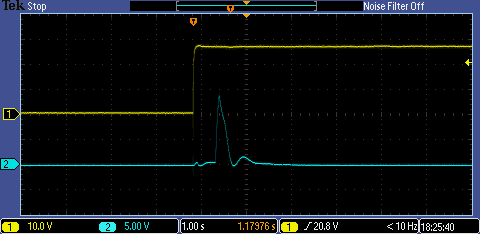

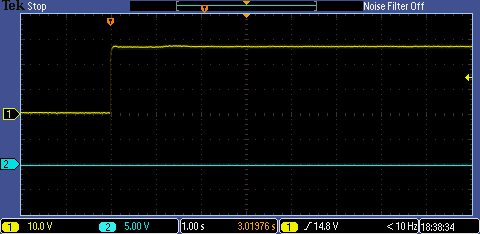

A77 Line Ausgang beim Einschalten Mit  A77 Mute  A77 Line Ausgang beim Einschalten

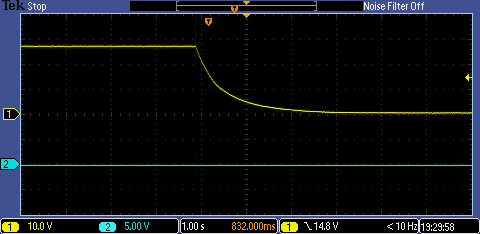

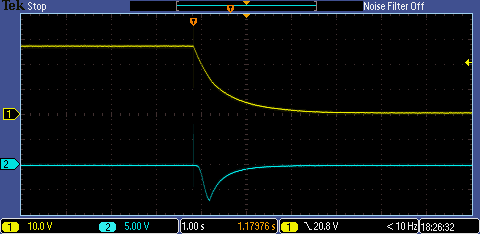

A77 Line Ausgang beim Ausschalten Mit  A77 Mute  A77 Line Ausgang beim Ausschalten





Technische Details der Ausführung A77_Mute Platine
Die Ausgangsleitungen der A77 werden nicht unterbrochen und aktiv durchgeschaltet,
sondern im inaktiven Fall gegen Masse kurzgeschlossen,  somit sind  keine Kontaktprobleme des Relais zu erwarten.

Das verwendete  Relais ist  mit vergoldeten Silberkontakten ausgeführt, damit lange Lebensdauer und sichere Kontaktgabe.

Die Einschalt-Verzögerungszeit beträgt  ca. 4 Sekunden, dann sind die Arbeitspunkte der A77 Verstärker sicher stabil,
die Auskoppel-Kondensatoren geladen - und erst dann werden die Ausgangsleitungen freigeschaltet.

Beim Ausschalten werden die Ausgänge sofort kurzgeschlossen, bevor ein "Hump" durch die abbauende
Betriebsspannung ausgeben werden könnte.
Ein kleines Knistern beim Ausschalten ist leider noch zu hören, da der Netzschalter der A77 nicht entstört ist.
Je nachdem wie man die Phase beim Ausschalten erwischt, hört man es kurz im Lautsprecher.

Ziel der Konstruktion war, daß der Einbau für jedermann möglich ist, der 4 Kabel anlöten kann.
Die A77 muß nicht demontiert werden, lediglich aus dem  Gehäuse genommen, um an der Oberseite der
Anschlußleiste den Anschluß durch anlöten von vier  Litzen-Enden auszuführen.
Dann Verschrauben der Platine an zwei Cinch-Buchsen -Nieten und - fertig !

Dieser Zusatz wurde entwickelt für A77-Geräte in Originalzustand, d.h. Beleuchtung mit Glühlämpchen.
    Da einige Besitzer der A77 sich die Kosten  für die Lämpchen sparen und LED eingebaut haben, die
    weniger Strom im Leerlauf aus dem Netzteil ziehen, muß die dadurch verringerte Grundlast des Netzteiles
    per Widerständen nachgebildet werden, damit die A77_Mute richtig funktioniert.

D
ie Platinen  sind industriell gefertigt und vorgeprüft. Die Leiterbahnen sind vergoldet.   Lieferung komplett einbaufertig  mit Schrauben und Muttern.

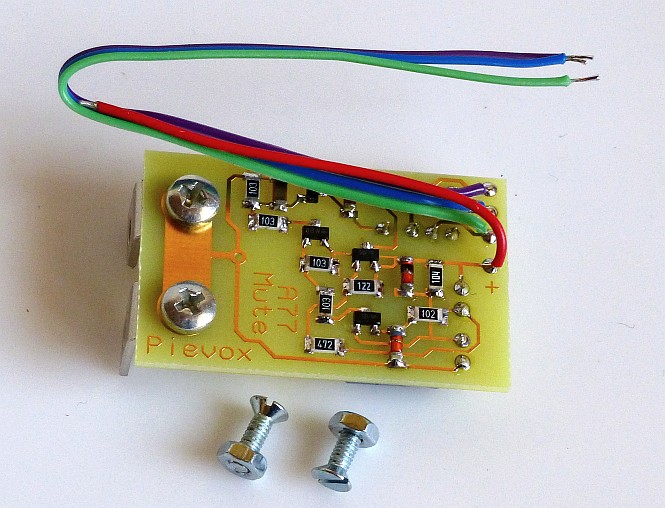

     Die neue Version der A77 Mute-Platine in SMD  Technik    A77 Mute Platine eingebaut und Kabel angelötet
   Die A77_Mute  Platine bestückt in konventioneller Technik

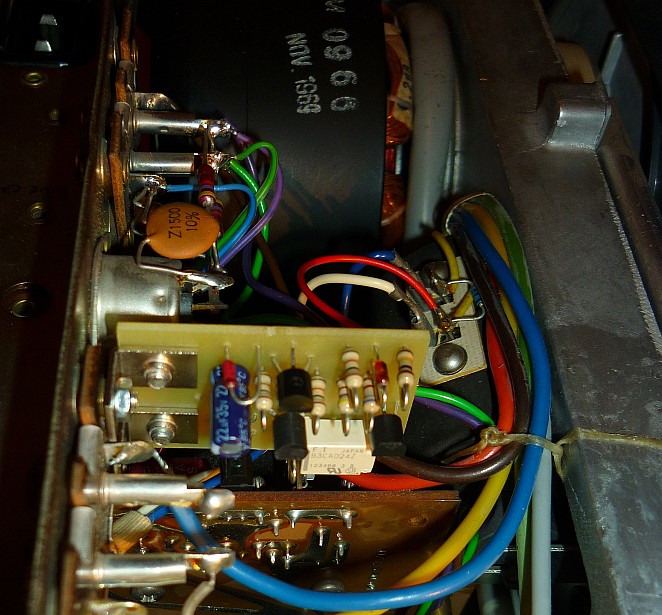

    Platine in konventioneller Technik eingebaut
