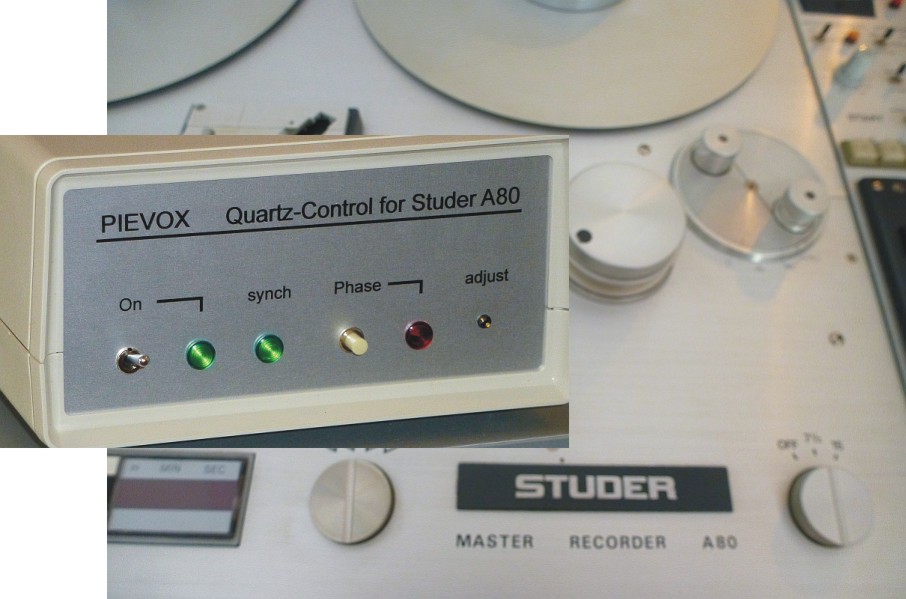

PIEVOX  Quartz-Control

  für Studer A80 (R / VU MKI / MKII u.a.) und A81

(english version see below)


Ein neues Produkt von Pievox :

Ein PLL-Synchronzusatz jetzt
für die Studer A80 -R  -RC MK I+MK II    -VU MK I ... -VU MK IV   und  A81.

Nun auch hier keine Capstan-Speed-Drift mehr !

Mit diesem, extern an der A80 ansteckbaren Zusatz, wird die Capstan-Geschwindigkeit der
A80 bei 19 und 38 cm/s quartzgenau geregelt, und ist
damit unabhängig
  • von der Alterung frequenzbestimmender Bauteile
  • von der Temperatur und Einschaltdauer des Gerätes
  • vom Regelungs-Schleppfehler der A80 Motorregelung
  • von Netzspannungsschwankungen




Dieses  Zusatzgerät funktioniert mit allen Studer A80 Versionen  A80 R, A80 VU MKI,
A80 VU MKII und A81
mit Capstan Control Platinen 1.080.374 und 1.080.372
Geschwindigkeit 19 und 38 cm/s.

Das A80 Quartz Controlgerät wird an der A80 nur angesteckt an der
A80 Capstan Remote Buchse und einmalig auf die A80 Motorregelung justiert.

Von da an wird bei eingeschaltetem A80 Quartzcontrolmodul die Capstangeschwindigkeit
mit Quartzgenauigkeit nachgeregelt auf 800,0 Hz oder 1600,0 Hz.

Die Gleichlaufeigenschaften der A80 werden nicht verändert!

An der A80 wird keine Einstellung verändert.






Weiteres Zubehör (z.B. manueller Varispeed) kann an der Accessbuchse
des A80 Quartz Control Moduls angeschlossen werden und angesteckt bleiben, denn

die Schaltung ist so ausgelegt, daß die eingeschaltete Quartz-Control Priorität hat.

Ein angeschlossener Varispeed-Zusatz ist damit nur dann aktiv, wenn die Quartz Control ausgeschaltet ist.
Damit ist vermieden, daß irrtümlich mit falscher Geschwindigkeit aufgenommen wird.




Geräterückseite mit Anschlußbuchsen



Ein Blick ins Gerät
zeigt den technischen Anspruch.




Lieferumfang
  • Ausführliches Manual - 6 Seiten Beschreibung und Bedienungsanleitung
mit Steckerbelegungs-Zeichnung der Kabel
+ Zeichnungen für den Anschluß von weiteren Zubehörgeräten wie Varispeed.
  • 1 Anschlußkabel zur A80-Capstan Speed Remote Buchse 1 m
  • 1 Verlängerungskabel für Anschlußkabel 2 m
  • 1 Präzisionswerkzeug für den erstmaligen Phase-Abgleich des A80 Quartzcontrol auf die aktuelle A80 Motorregelung.



Garantie

Für die von uns gelieferten Teile übernehmen wir eine Garantie von 2 Jahren nach den geltenden gesetzlichen Regeln.

Weitergehende Ansprüche für Schäden durch den unsachgemäßen Einsatz der Geräte und Unterhalts-Vernachlässigung können nicht geltend gemacht werden.

Der Anwender hat für die Betriebsfähigkeit der Anlage zu sorgen und diese aufrecht zu erhalten und zu prüfen, bevor wichtige Aufnahmen gestartet werden.
  • Kunststoffgehäuse Abmessungen 190 x 138 mm Höhe (ohne Standfüße gemessen)  67 mm.
  •  hochwertiger, passender Stecker Ribbon 24 zum Anschluß an die A80 Capstan Remote Buchse.
Profiprodukt, Neuware, in Deutschland entwickelt, gefertigt und geprüft.

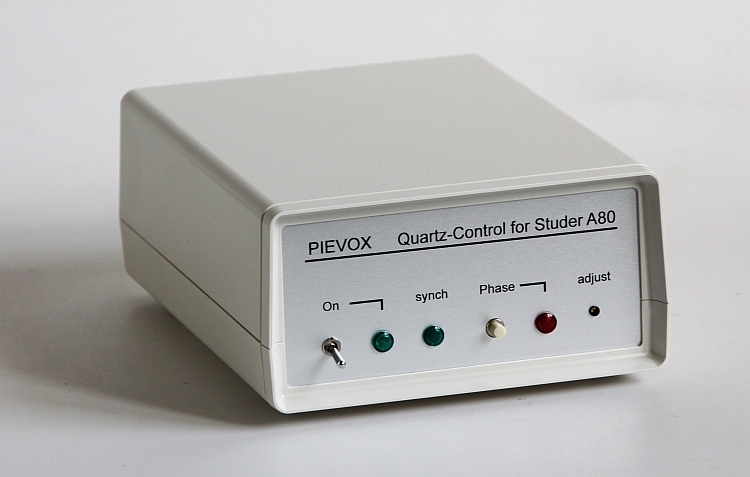

 PIEVOX  A80 Quartz Control

for Studer  A80 (R / VU MK I /MK II)

New product from Pievox:

This is a newly developed improvement for your A80 master recorder !

The approved Pievox
PLL Synchronizer
now for
Studer A80 -R  -RC MK I+MK II   -VU MK I ... -VU MK IV   und  A81.

No more Capstan speed drift !



Purpose of  the A80_Quartz-Control:

Unique as an external accessory to connect to the Studer A80 prepared Capstan speed control socket.
Perfect control for Capstan motors of the A 80 / A 81 to exactly 800,0 Hz /1600,0 Hz.

Applicable for Studer tape recorder using Capstan-Speed Control PCB
1.080.374  and 1.080.372
Series  A80R, A80 VU MKI, A80 VU MK II...IV and A81.

Versions 19/38 cm/s (7.5/15 ips) and 38/76 cm/s (15/30 ips).

No change or adjustments are necessary on the A80 in repect to adjustments on the A80 Speed control PCB!
No changes are necessary on the A80!

Perfect control of the capstan speed against influences:

- aging of components

- temperatur dependend changes of the speed determing components

- slip of the Studer 80 speed control circuit

- changes in the mains voltage

It also indicates synch state after power-on and changing speed setting.

The Pievox A80 Quartz-Control

employs a special circuitry to not worsen the superior wow and flutter values,
as direct phase controlling circuit
s do.

Connection of other A80 accessories
to the access-socket on the A80 Quartz-Control is possible.

All accessories for variable speed can stay connected to the A80 Quartz-Control unit,
because if the Quartz-Control is powered "on", it takes priority in the control of the
Capstan speed and disconnects the control lines from the access socket.






Have a look inside and enjoy the professional work !



Standard delivery contents:
  • 6 pages technical manual for usage and interconnection cables
  • A connecting cable length 90 cm, type D-Sub 9 way fem to Centronics 14 way connector
  • An extension cable 2 m type  D-Sub 9 way m - f with parts for secure screw connection
  • A precision tool for phase adjustment





       Warranty

You get a warranty for 2 years on all parts delivered, installing on your risk .

No further claims will be accepted.
You have to make sure, that the machine is in fully working order, if you start a recording.

Box size: l/w/h 190 x 138 mm x 67 mm, measured w/o rubber feet.

This is a professional product, developed and made in germany by

Ernst Schmid   Elektronikentwicklung
81677 München
