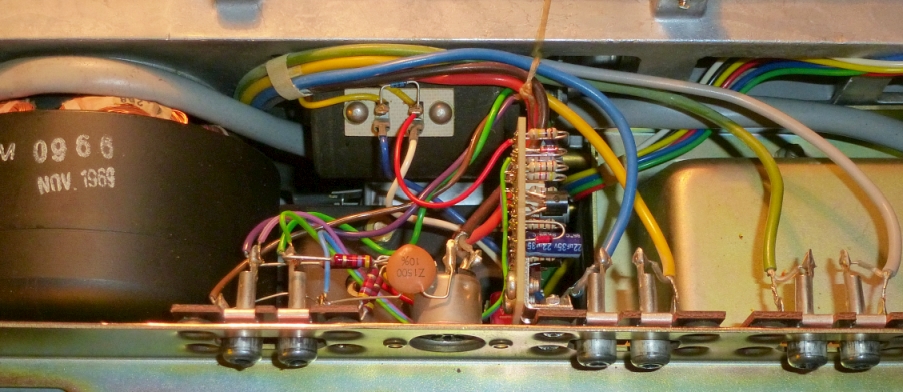

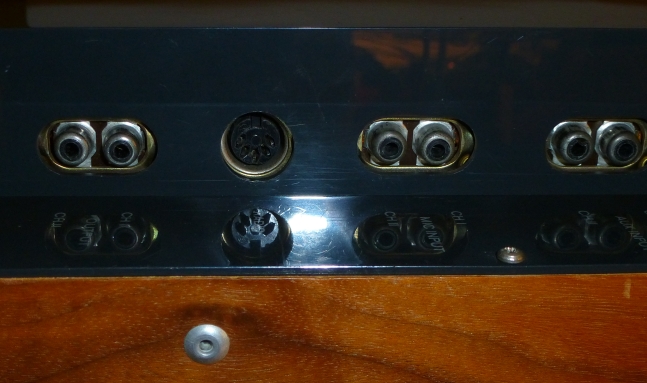

| Vorher eigentlich noch ganz gut für 48 Jahre ! |
Nachher Besser ! |
Ohne Nieten und Nageln,
Feilen und Fräsen:
Die neuen Chinchbuchsen von Pievox für Revox A77 / B77 / A50 / A78 Verstärker und A76 Tuner passen:
Hier wird geschraubt.
Wer nicht gerade vorhat, 3x 15mm Cu Starkstromkabel für seine Audioverbindungen zu verwenden,
sondern mit den schönen Neutrik-Cinch Steckern auskommt (6,6mm Kabel-D möglich)
für den gibt es hier ein "Gusto-Stückerl" wie der Wiener sagen würde:
In edlem matten Schwarz mit montierten Qualitäts Cinch-Buchsen
1:1 passend und ohne Murks und ohne Spezialwerkzeug (Blindnietzange) zu montieren:
(Eine kleine Anmerkung an Konkurrenten, die auch meine Text glauben - übernehmen zu können:
Versuche - selber zu denken - versuche es wenigstens - es tun nicht weh. )
Hier ist der einfache Ersatz für die Original Revox Cinchbuchsen - ohne Gefummel und schwerem Werkzeug.
Der Abstand der Cinchbuchsen beträgt jetzt 13mm, das ist 2mm mehr. Ausreichend auch für 13mm dicke Stecker.
Sogar noch etwas Abstand zwischen den 12mm Neutrik Steckern !
Die neuen Chinchbuchsen von Pievox für Revox A77 / B77 / A50 / A78 Verstärker und A76 Tuner passen:
Hier wird geschraubt.
Wer nicht gerade vorhat, 3x 15mm Cu Starkstromkabel für seine Audioverbindungen zu verwenden,
sondern mit den schönen Neutrik-Cinch Steckern auskommt (6,6mm Kabel-D möglich)
für den gibt es hier ein "Gusto-Stückerl" wie der Wiener sagen würde:
In edlem matten Schwarz mit montierten Qualitäts Cinch-Buchsen
1:1 passend und ohne Murks und ohne Spezialwerkzeug (Blindnietzange) zu montieren:
(Eine kleine Anmerkung an Konkurrenten, die auch meine Text glauben - übernehmen zu können:
Versuche - selber zu denken - versuche es wenigstens - es tun nicht weh. )
Hier ist der einfache Ersatz für die Original Revox Cinchbuchsen - ohne Gefummel und schwerem Werkzeug.
Der Abstand der Cinchbuchsen beträgt jetzt 13mm, das ist 2mm mehr. Ausreichend auch für 13mm dicke Stecker.
Sogar noch etwas Abstand zwischen den 12mm Neutrik Steckern !
Geliefert
wird
als Satz für Revox A77:
Damit ist die Grobschlosserei bereits beendet . Späne sorgfältig entfernen.
2. Verkabelung der
Buchsen notieren oder Foto
3. Die A77 wieder richtig herum aufstellen Die Buchsen sorgfältig aber flott Ablöten damit die Kabel nicht leiden
4. Die Plättchen mit den neuen Buchsen zunächst mit den unteren Schrauben paar Gewindegänge anheften.
Die Federringe kommen dabei unmittelbar auf die durchgesteckte Schraube, dann das Plättchen mit den Cinch.
Die rote Buchse kommt links !
5. Durch die Verwendung der Senkkopfschrauben zentrieren sich die Buchsenplättchen automatisch auf die richtige Position,.
6. Jetzt kann man - je nach Geschick - die Muttern aufdrehen und mit dem Steckschlüssel anziehen.
Wer keine Muttern braucht, kann auch einen kleinen Tropfen Sicherungslack auf die Gewindestutzen aufbringen.
7. Anlöten / Verkabeln der Micro und Line in Buchsen.
Wer die Masseleitungen - wie im Original - getrennt führen will kann das mit den Pievox - Buchsen machen
8. Am Line out sind zunächst die Anschlußdrähte der 4,7K Widerstände und des Kondensators
in die Aderendhülse zu stecken - und von der anderen Seite das Stück Silberdraht.
Mit einer Flach / Rundzange etc. die Aderendhülse etwas quetschen und Zinn reinlaufen lassen.
9. Die Widerstände an die Buchsen Positionieren und Anlöten, dann die violette und grüne Litze dazu.
Den Silikonschlauch über die Aderendhülse schieben, damit hier kein unerwünschter Massekontakt an der Schraube entsteht.
An den gemeinsamen Masse-Lötfahnen den Silberdraht positionieren und anlöten,
und dann die braune Litze dazu anlöten.
Beim Einbau der neuen Version der Cinch Buchsen (mit Massefahnen außen)
kann man die Verkabelung wie im Original ausführen.
10. Und das war es dann schon - jetzt kommt der Genuß !
Im abgebildeten Fall meiner A77 ist die Pievox-Einschaltverzögerung eingebaut, deshalb sind hier mehr Kabel zu sehen.
Sollte aber nicht verwirren.
3 Stck Einbaubuchsen-Trägerplättchen mit hochqualitativen Cinchbuchsen. Keine Billigware.Und gleich mal eine WARNUNG!
12 Stck Senkkopf-Schrauben M2,5 und Muttern
Alle Schrauben in Edelstahl.
Kleinzeug wie Silberdrahtstück und Aderendhülse und Silikonschlauch
!! Achtung ! Kein Magnetisches Werkzeug verwenden - das ist absolut Tabu bei Arbeiten an einem Tonbandgerät !!Und noch eine WARNUNG!
Also keine magnetischen Bits oder ähnliches ! So praktisch das an anderen Geräten ist - hier nicht.
Die Revox A77 (und auch andere schwere Geräte) NIE auf die Frontseite mit Knöpfen und Tasten und Wickeldornen legen.
Dafür sind weder die Potentiometer noch die Wickeldorne stabil genug !
Sie brauchen:
Werkzeug
Kreuzschlitz # 2 für die Gehäuseschrauben
Kreuzschlitz # 0 für die neuen Buchsenplättchen einzuschrauben
Kurzer Steckschlüssel für die M2,5 Muttern - Feinmechaniker-Werkzeug
Pinzette um die Federringe aufzulegen
Kleine Flachzange oder Rundzange
Bohrschrauber mit 3,2mm Edelstahlbohrer
paar Holzklötzchen um die A77 kopfüber etwas geneigt aufzustellen um die Nieten Auszubohren.
Noch eine Vorbemerkung:
Wenn ein Mechanik-Teil Schraube, Mutter oder Ring in das Gerät fällt, sofort durch Kippen wieder entfernen.
Wenn man sagt "das mache ich nachher " klingelt unter Garantie das Telefon und man vergisst , daß da
noch ein Teil im Gerät herumfliegt. Das kann größeren Schaden anrichten ! Deshalb gleich rausrütteln.
HINWEIS : Auf Kundenwunsch hin werden die Massefahnen meiner Ersatz- Cinch Buchsen
generell jetzt so wie bei den Original - Revox-Buchsen - mit Massefahnen außen außen liegend - bestückt.
Die Verkabelung erfolgt dann wie beim Original.
In einigen Bildern meiner Einbaubeschreibung sind die Buchsen der ersten Bauform mit den "Massefahnen innen" verwendet.
Der Weg dortin .....
Jetzt gehts los nachdem das Gerät aus dem Gehäuse gezogen ist:
0. Die Revox A77 "Kopfüber" aufstellen, so daß keine Bohrspäne in das Gerät fallen können.
Mit den Holzklötzen etwas gekippt aufstellen , eine "helfende Hand" ist ganz praktisch.

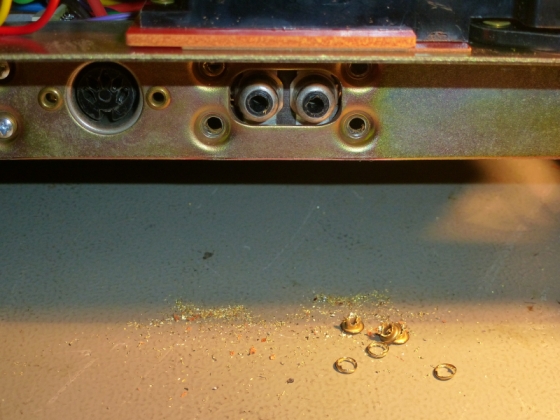

1. Rohrnieten ausbohren
Da sich die Rohrnieten durchdrehen, den 3,2mm Edelstahlbohrer (idealerweise) etwa im 45grd Winkel
ansetzen und raspeln lassen, bis der Nietenrand abbricht - das kann einige Sekunden dauern - Messing halt .
Die Hülsen der Niete lassen sich dann einfach nach innen rausziehen.
Das war die erste Buchse - zwei kommen noch dran
....
Damit ist die Grobschlosserei bereits beendet . Späne sorgfältig entfernen.
Das fremde Objekt
in der Mitte ist die Pievox A77 Mute zur
Unterdrückung des Ein-und Ausschalt-Knacks
noch in der ersten
(Nostalgie)-Version mit Standard-Bauelementen.
Die heute lieferbare Version ist in SMD Technik ausgeführt und verhindert zuverläßig den Wumms
am Line out beim Ein und Auschalten / Umschalten.der A77
Die heute lieferbare Version ist in SMD Technik ausgeführt und verhindert zuverläßig den Wumms
am Line out beim Ein und Auschalten / Umschalten.der A77
3. Die A77 wieder richtig herum aufstellen Die Buchsen sorgfältig aber flott Ablöten damit die Kabel nicht leiden

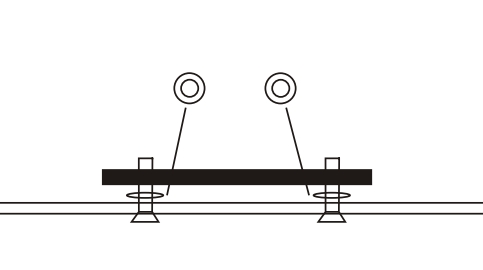

4. Die Plättchen mit den neuen Buchsen zunächst mit den unteren Schrauben paar Gewindegänge anheften.
Die Federringe kommen dabei unmittelbar auf die durchgesteckte Schraube, dann das Plättchen mit den Cinch.
Die rote Buchse kommt links !
5. Durch die Verwendung der Senkkopfschrauben zentrieren sich die Buchsenplättchen automatisch auf die richtige Position,.
Die M2,5mm Schrauben nicht "anknallen", sondern nur mit
Gefühl handfest anziehen,
sonst reißt man das Gewinde aus den Plättchen.
sonst reißt man das Gewinde aus den Plättchen.
6. Jetzt kann man - je nach Geschick - die Muttern aufdrehen und mit dem Steckschlüssel anziehen.
Wer keine Muttern braucht, kann auch einen kleinen Tropfen Sicherungslack auf die Gewindestutzen aufbringen.
Micro- und
Line in Buchsen eingeschraubt

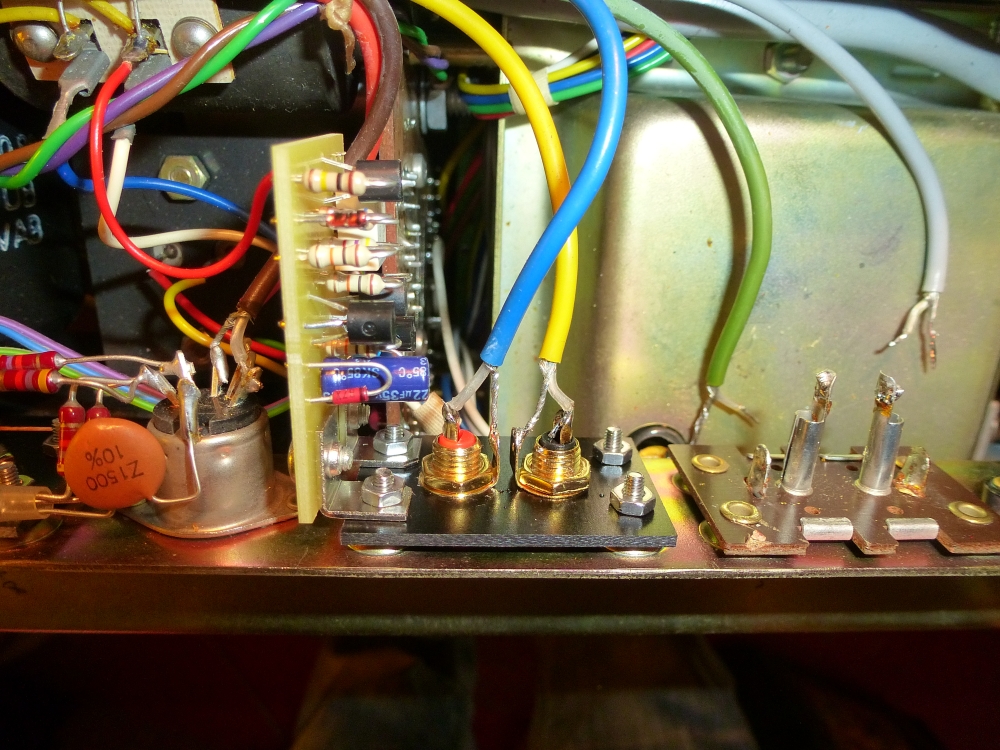

7. Anlöten / Verkabeln der Micro und Line in Buchsen.
Wer die Masseleitungen - wie im Original - getrennt führen will kann das mit den Pievox - Buchsen machen
In diesem Bild ist die Line in Buchse noch drin,
weil mein Akkuschrauber plötzlich leer war - ja so gehts.
Hier im Bild hat die Microbuchse noch die Massefahnen innen - die neuere Version ist wie die Original-Buchse.
Hier im Bild hat die Microbuchse noch die Massefahnen innen - die neuere Version ist wie die Original-Buchse.

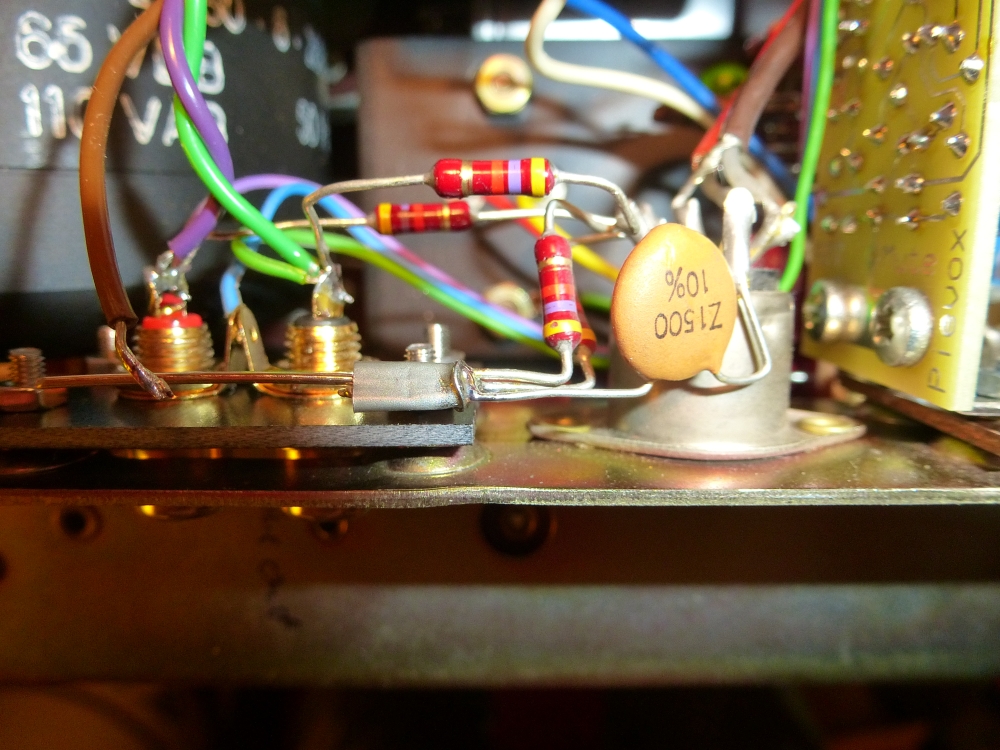

8. Am Line out sind zunächst die Anschlußdrähte der 4,7K Widerstände und des Kondensators
in die Aderendhülse zu stecken - und von der anderen Seite das Stück Silberdraht.
Mit einer Flach / Rundzange etc. die Aderendhülse etwas quetschen und Zinn reinlaufen lassen.

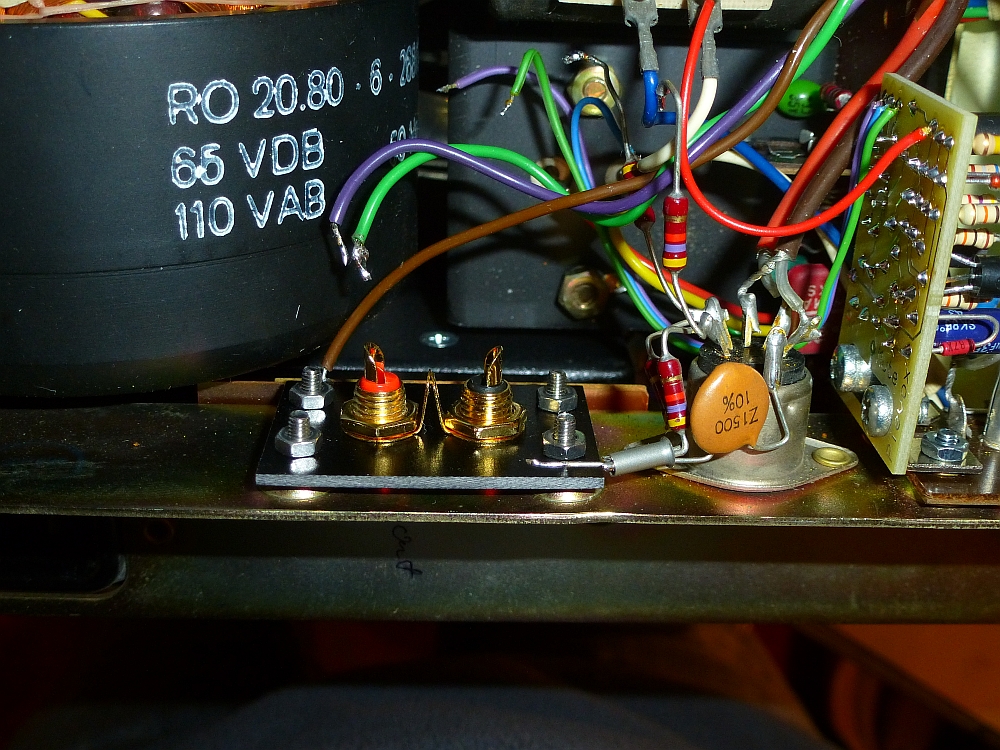

9. Die Widerstände an die Buchsen Positionieren und Anlöten, dann die violette und grüne Litze dazu.

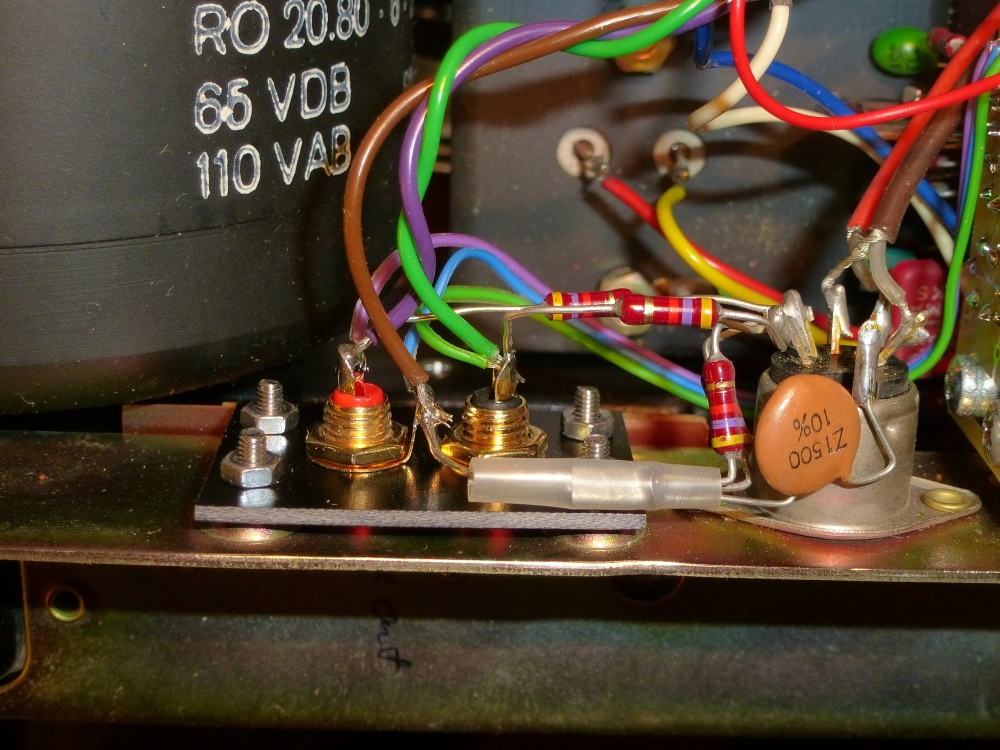

Den Silikonschlauch über die Aderendhülse schieben, damit hier kein unerwünschter Massekontakt an der Schraube entsteht.
An den gemeinsamen Masse-Lötfahnen den Silberdraht positionieren und anlöten,
und dann die braune Litze dazu anlöten.
Beim Einbau der neuen Version der Cinch Buchsen (mit Massefahnen außen)
kann man die Verkabelung wie im Original ausführen.

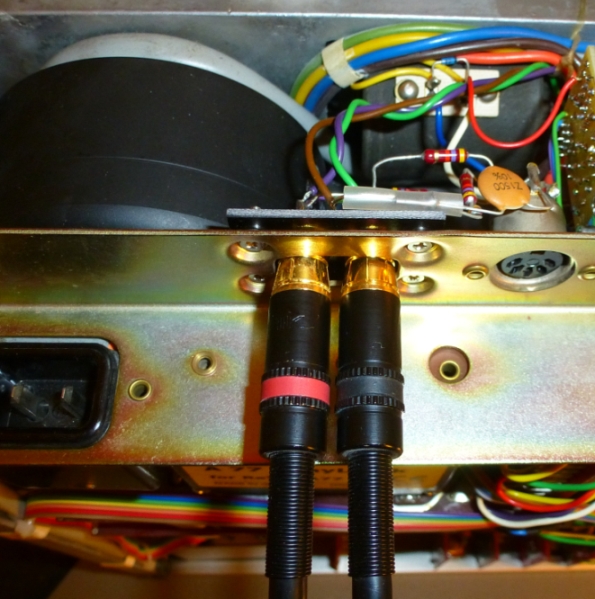

10. Und das war es dann schon - jetzt kommt der Genuß !
Im abgebildeten Fall meiner A77 ist die Pievox-Einschaltverzögerung eingebaut, deshalb sind hier mehr Kabel zu sehen.
Sollte aber nicht verwirren.
Allzeit guten Ton ! wünscht Ernst Schmid Alias Pievox
