Neue Einschaltverzögerung

für Revox Verstärker A50 (Version1)

jetzt ohne "Plopp" ein-und ausschalten!

(English version see below and pictures)

Dies ist ein neues Pievox Produkt in der Reihe:  Verbesserung bei Revox Geräten.

Hier in der Version für Revox Verstärker A50  (Version 1*).

* )  Der Unterschied zwischen dem Revox A50 1.Version zur 2.Version
Die erste Version des A50 ist erkennbar an den drei Sicherungen unter der Klappe.

Eine Version für A50 Version 2 (mit nur Netzsicherung unter der Klappe) ist in Vorbereitung.

Warum Einschaltverzögerung?

Wer seinen Revox A50 Verstärker einschaltet, wird mit einem ordentlichen "Hump" begrüßt.
Das Gleiche passiert beim Ausschalten des Gerätes.
Durch diese Impulse beim Ein- und Ausschalten, die eine große Membranbewegung des Tieftöners bewirken, werden die Rand-Sicken stark gedehnt und brechen mit der Zeit.

Außerdem paßt so ein Geräusch nicht mehr in die Zeit.

Das Pievox A50_A78 Mute ermöglicht das geräuschfreie Ein- UND Ausschalten des Revox A50.

Die Einschaltverzögerungszeit beträgt nur ca. 5 Sekunden, dann wird wirklich geräuschlos eingeschaltet.

Abschalten erfolgt innerhalb 20ms.

Die Kontakte der Relais sind vergoldet für lange Lebensdauer und kleinen Übergangswiderstand auch bei geringen Signalströmen, was bei Audio sehr wichtig ist.

Zusätzlich sind die zwei Kontakte der Relais parallelgeschaltet, was zu einer weiteren Reduzierung der Kontaktwiderstände führt und die Kontaktsicherheit und Lebensdauer erhöht.


  A50_A78_Mute-Platine in SMD-Technik

A50_A78_Mute  pcb board

http://www.pievox.de/P1030738%20mit%20Kabeln%20A50V1%2033.jpg

The muting circuit consists of a pair of relais contacts on every speaker channel normally open,
operated after ca. 5 seconds after power on. No noise is audible.

After power-off the A50 relais contacts will open immediately within 20ms.
No noise is audible!

Der Einbau erfolgt ohne Demontage des Verstärkers, es ist nichts einzustellen und es werden auch keine Einstellungen verändert.

Der Einbau ist weiter unten beschrieben.

Professionelle Ausführung und Befestigung ohne Schrumpfschlauch und Kabelbinder,
    - das wirklich ist Revox-like ... !

Eingeschraubt, fertig - und geräuschfreies Ein- und Ausschalten genießen.

Lieferung erfolgt komplett mit Schraube zum Befestigen am Trafo und Schlauch für Kabelumlegung.

Mitgeliefert werden noch je 2 Widerstände für die Phones Buchsen und die Tape Mon Taste zur
Behebung von Designschwächen.
Das Einbauen dieser Teile ist für die Funktion der Mute-Schaltung
nicht erforderlich.

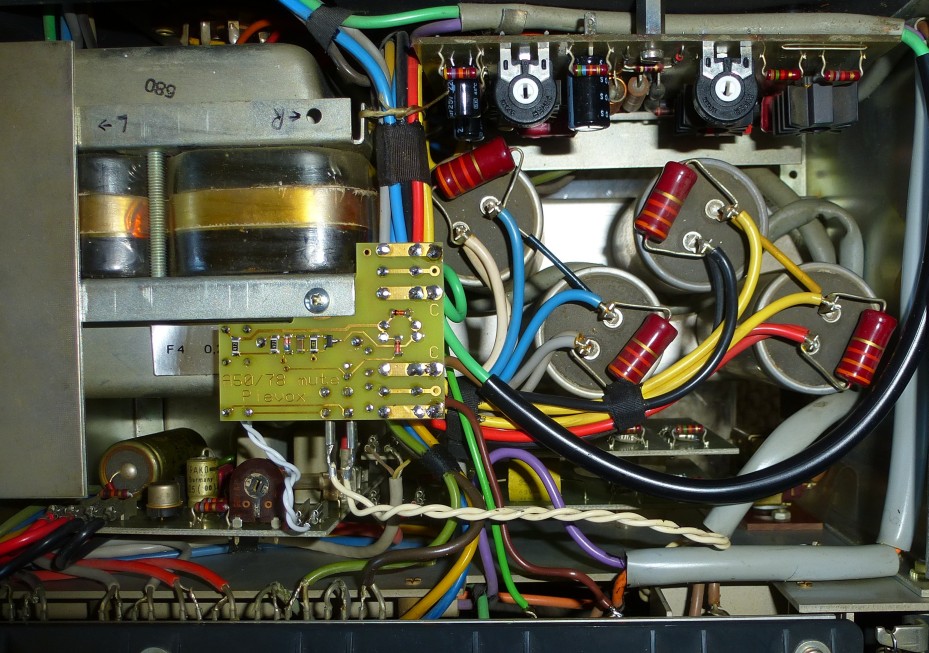

A50_A78_Mute Platine eingebaut und Kabel angelötet in Revox A50 Version1:

A50_A78_mute PCB installed in Revox A50 version 1:


http://www.pievox.de/P1030745%20Sicht%20von%20oben%20Ausschnitt%20s.jpg

Hier die Einbausituation im Revox A50 Version1 (mit 3 Sicherungen unter der Klappe)

shown is the installing in the Revox A50 (version 1)

Technische Details der Ausführung A50_A78_Mute Platine:

  • Die verwendeten Relais sind mit vergoldeten Silberkontakten ausgeführt, damit eine lange Lebensdauer und sichere Kontaktgabe über Jahre gesichert ist.
  • Pro Kanal sind zwei Kontakte parallel geschaltet um eine sichere Kontaktgabe zu gewährleisten:
  • Die Einschaltverzögerungszeit beträgt nur ca. 5 Sekunden, dann sind die Arbeitspunkte des Verstärkers stabil, und erst dann werden die Ausgangsleitungen durchgeschaltet.
  • Beim Ausschalten werden die Lautsprecher und Phones-Ausgänge sofort getrennt, bevor ein "Hump" durch die abbauende Betriebsspannung ausgeben werden könnte.

Ziel der Konstruktion war, daß der Einbau für Jedermann möglich ist, der 2 Kabel ab- und anlöten kann.

Der Einbau in 6 Schritten:

  • Der A50 Verstärker muß nicht demontiert werden, lediglich aus dem Gehäuse genommen.
  • 1. Das braune und grüne Kabel von den Sicherungen (A50 Version 1) ablöten.
  • 2. Das braune und grüne Kabel aus dem Kabelbund befreien und in den mitgelieferten schwarzen    Schlauch einziehen.
  • 3. Die Kabelenden braun und grün von der A50_A78_Mute an den Sicherungen anlöten.
  • 4. Anschluß der Kabel von Punkt 2  mit zwei Lötstellen an den Anschlüssen "C" der A50  Mute-Platine.
  • 5. Die Steckschuhe der weißen Kabel umstecken.
  • 6. Platine am Trafo anschrauben - fertig.
     Genießen Sie jetzt das geräuschfreie Ein-und Ausschalten des A50.
  • Professionell gefertigt in Deutschland
  • 5 Jahre Garantie

Pievox

New  Muting Circuit

for Revox A50 (Version 1)

Speaker and Phones  output - without "hump"!


This is a new Pievox product - a muting circuit for Revox A50 (Version 1*)

* realize the difference between the Revox A50 1.Version and A50 2.Version
    ===>>>  The Version 1 of the Revox A50 contains three fuse holders under the lid.

 A Version for A50  Version 2 (only one fuse holder) will be prepared! The installing is slightly different.

Why a delayed speaker switch?

If you switch your Revox A50 amplifier on or off, then you receive a big hump on the speaker.

This is dangerous for the woofer. Some people accept this behaviour because it sounds „vintage".

But it can be expensive, the woofer can be damaged. The suspension ring will be destroyed from the huge movement.

This mute module is really easy to install and avoids reliably the dangerous "hump" noise that comes out on the speaker  on power on AND power off.

The Revox A50 should be in the original state.

Installing steps Pievox A 50_A78_Mute module in the Revox A50 (Version 1):

  • 1. pull the A50  out from its wooden case.
  • 2. unsolder wires green and brown from the speaker fuse holder (A50 version1)
  • 3. Solder green and brown cable ends from the A50_Mute to the fuse holder solder lug .
  • 4. solder free cables from "2" to the joints "C" A50_A78_Mute PCB.
  • 5. change plugs of white cable connectors.
  • 6. screw in the module - done.
  Finally some remarks and technical facts:
  • Professional design from an experienced electronic designer according to "what is needed".
  • Professional version, Revox like - no shrinking tubes or DIY rubbish using cable tie.
  • The relay contact material is gold-plated silver for long-lasting function.
  • Two contacts are parallelised to ensure lowest contact resistance.
  • Switch on delay is ca. 5 seconds, switch off immediately within 20ms.
  • The unit is delivered ready with mounting screw and prepared cable ends to perform two solder points and plug connections.
  • The A50_A78 Mute PCB is industrially manufactured and tested.
    • The PCB traces are gold plated.
    • Professional product, made in Germany

    • 5 years warranty for this product

    • Additionally we supply 4 resistors to solve weak points on the phones bushings and on the "tape mon" button.
    • This resistors are independend from the function of the A50_Mute module!
