Es hat zunächste keinen unmittelbaren
Einfluß auf die Funktion,
Aber "Das Auge ißt mit."
Der Unterschied entsteht dann in den Kosten. Die von uns verwendete Buchse, die den Stecker ganz aufnimmt muß ab Hersteller in 1000 Stck Paketen bezogen werden. Da ist man dann, bevor auch nur ein Stück verkauft ist, schon mit 1200 Euro in Vorleistung gegangen. |

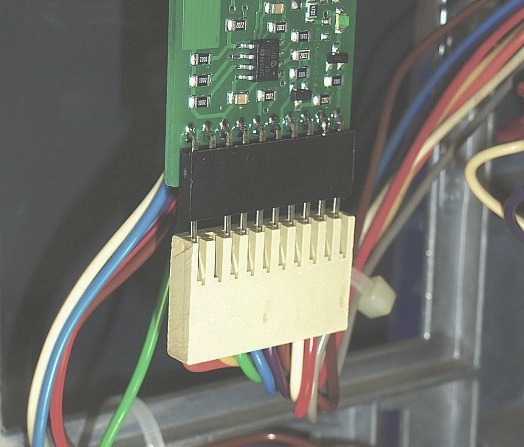

Die
Situation mit der
"rastenden" Pause des Mitbewerbers :
Der Stecker läßt 2mm Pins frei - paßt nicht
The long plug pins does not fit into the receptacle.
Der Stecker läßt 2mm Pins frei - paßt nicht
The long plug pins does not fit into the receptacle.

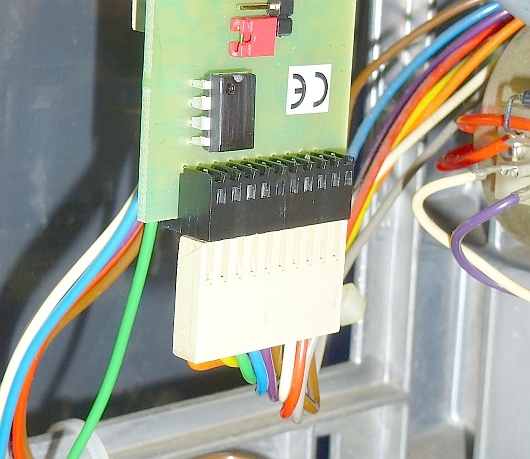

Und so
sieht es mit
dem Pievox Pause Memory Modul aus
We use a receptacle that fit
We use a receptacle that fit
Die Situation an der Tape drive Control Platine
Hier wird das Modul durch das Platinenmaterial
in die Buchse auf der Platine gesteckt.
Weil das Platinenmaterial ca. 1,5mm dick ist,
müssen die Pins des Steckers mindestens um
dieses Maß länger sein.

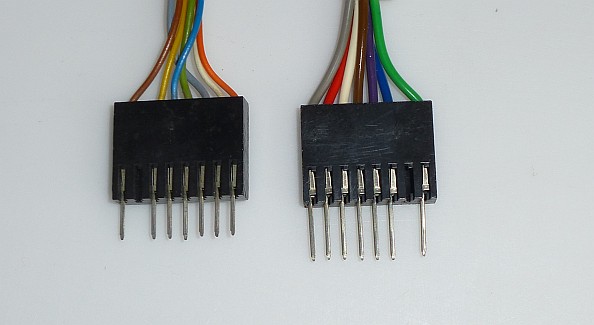

CIS Kabelstecker
links für direkte Steckung
rechts für Steckung durch die Platine .
Deutlich sind die längeren Steckstift zu erkennen.

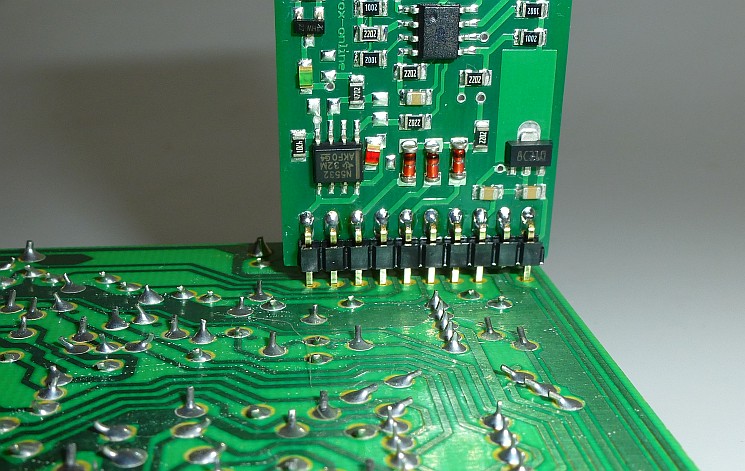

Eindringtiefe, bevor
der federnde Kontakt erreicht ist :
mit der "rastenden" Pause des Mitbewerbers
sind es nur noch 1,5mm Steckweg
mit der "rastenden" Pause des Mitbewerbers
sind es nur noch 1,5mm Steckweg
Here shown the
"rastende" Pause module
is set in the pin holes until the contact fork forces
only 1,5mm to plug in
is set in the pin holes until the contact fork forces
only 1,5mm to plug in

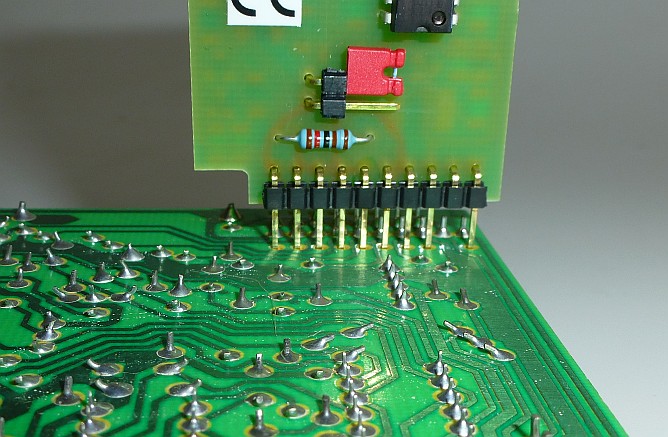

Eindringtiefe, bevor der federnde Kontakt erreicht ist:
Das Pievox Pause Memory hat 4,2 mm Steckweg
Diese längeren Steckleisten gibt es nicht fertig zu kaufen.
Ich halte es aber für richtig, auch um das Herausfallen
der Pause Module zu verhindern, daß die Stecktiefe
möglichst optimal ist.
Das heißt, wir fertigen diese Steckerleisten arbeitsaufwendig selbst an !!
Über die Kosten reden wir dabei nicht.
Our Pievox Pause memory use longer pins
from own manufacturing to fullfill the longer contact
way requirement.

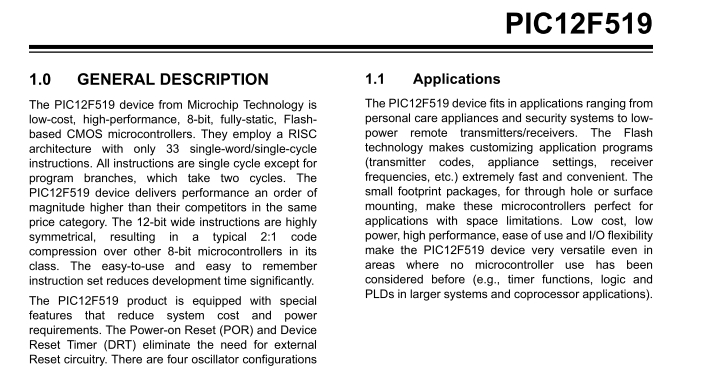

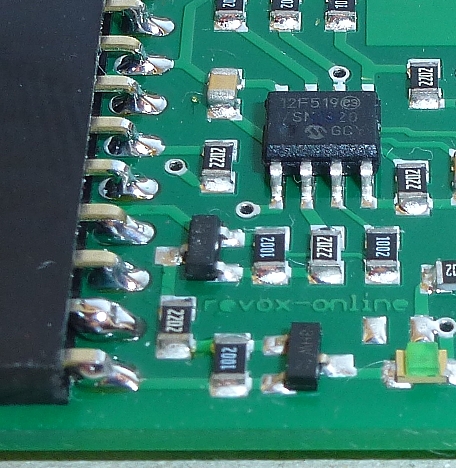

Die Steuerung erfolgt hier über einen
"low cost "
MikroController PIC 12F519
Die
Haupt-Anwendungsgebiete von
derartigen
Mikrokontrollern sind Kinderspielzeug und andere Geräte von
begrenzter Lebendauer z.B. elektrische Zahnbürsten
Ob diese Technik in einem Gerät wie
einer Revox angemessen ist....
Das Programm des Chips kann nach einigen Jahren
aussetzen und evtl. ein Eigenleben entfalten.
These low cost uC chips are
intended for limited life time gear as toys and
throw away personal care appliances like
electrical tooth brushes.
Here it is of no issue if the uC looses his
program after some years and
does no more as it should.
The data sheet claims 40 years data retention.
But - there is " flash program corruption"
from brown out ...
Stromaufnahme 15mA gemessen
Power consumption 15mA measured
Mikrokontrollern sind Kinderspielzeug und andere Geräte von
begrenzter Lebendauer z.B. elektrische Zahnbürsten
Ob diese Technik in einem Gerät wie
einer Revox angemessen ist....
Das Programm des Chips kann nach einigen Jahren
aussetzen und evtl. ein Eigenleben entfalten.
These low cost uC chips are
intended for limited life time gear as toys and
throw away personal care appliances like
electrical tooth brushes.
Here it is of no issue if the uC looses his
program after some years and
does no more as it should.
The data sheet claims 40 years data retention.
But - there is " flash program corruption"
from brown out ...
Stromaufnahme 15mA gemessen
Power consumption 15mA measured
Die Pievox Pause memory
funktioniert durch ein durchgängig
analoges Schaltungskonzept
ohne Taktfrequenzen.
The Pievox Pause memory works
through a completely analog circuit design .
No clock frequencies are generated .
Stromaufnahme: nur 4mA
Power consumption only 4mA
