 Serielle Infrarot - Steuerung mit B206 für PR99 MKII

Die IR - Steuerung mit serieller Kommunikation nur bei PR99 MK II möglich,
da bei PR99 MK III die Serielle Kommunikation auf der Fader- Start-Buchse nicht belegt wurde.
=>  Verkabelungsänderung erforderlich - eine Litze ist zu ergänzen


B206 als Remote-Empfänger für  PR99 MKII

Verwendung mit IR Sendern
Remote-Sender B201 - B205 - B208

B206   Speisung mit externem Netzteil  DC 6V
Verbindungskabel  für die Steuerung der PR99 MKII:    "Pievox seriell Kabel"
Länge 1m ,
Der graue  6pol Stecker an der PR99 kann auch als Winkelstecker ausgeführt werden für Einbau mit dem Monitor-Lautsprecher.


B206   Speisung mit  Pievox seriell-DCDC-Kabel
Es ist kein externes Netzteil mehr erforderlich, siehe folgende Abbildung
Die Stromversorgung des B206 erfolgt über den eingebauten DCDC-Wandler

Der graue  6pol Stecker an der PR99 kann auch als Winkelstecker ausgeführt werden für Einbau der PR99 mit dem Monitor-Lautsprecher.

Achtung  Der graue 6pol Stecker MUSS an der PR99 angesteckt werden, der schwarze Stecker an der B206

Steuerung
Ohne den zusätzlich in die PR99 einzubauenden Seriell-Pause-Adapter
ist die Pause mit der Remote "selbst haltend",
kann aber von den Tasten am Gerät nicht deaktiviert werden.
Mit eingebauter "Pievox Pause memory"  ist die Steuerung per Remote sehr
umständlich.

Dieses Manko behebt der " Pievox Pause N  Adapter PR99"
Dieser Adapter wird in der PR99 an der Computer-Platine zwischengesteckt .

Damit ist die Pause-Steuerung per Seriell Infrarot und mit den Tasten an
der PR99 Gerät "gleichberechtigt" möglich.



Usage of
B206 as remote receiver for PR99 MKII

Remote-Control  B201 - B205 - B208

Usage of the B206 with supply by external wallwart
Control of the PR99 MKII  using the    "Pievox seriell cable"
Lenght  1m
For application with PR99 and Monitor-Speacker
the grey 6pol plug for the PR99 can be delivered in angle shape.


Usage of  B206  with  "Pievox seriell-DCDC-Kabel"
(No external supply necessary)   see picture below
B206 supply is performed by the built in DCDC converter )

For application with PR99 and monitor-speacker above
the grey 6pol plug for the PR99 -side can be delivered in angle shape.


Attention : The gray 6pol Plug MUST be plugged in the PR99. the black
connector in the B206.

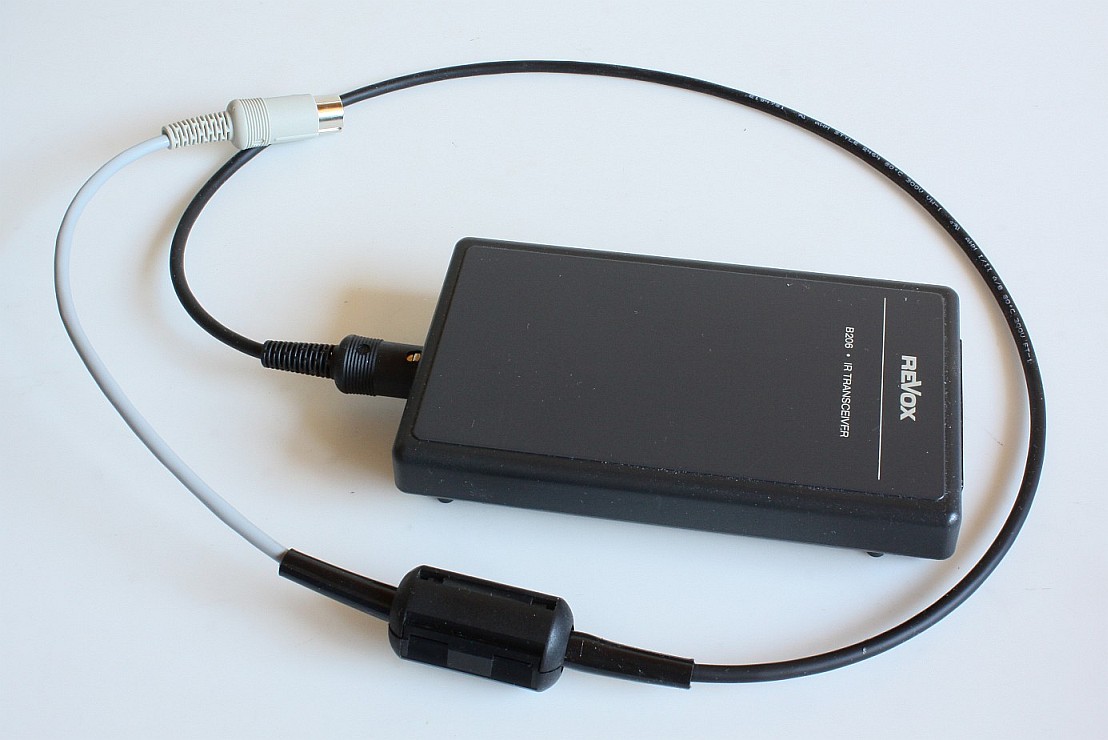

Adapterkabel   /  "Pievox seriell-DCDC-Kabel "  mit Revox B206

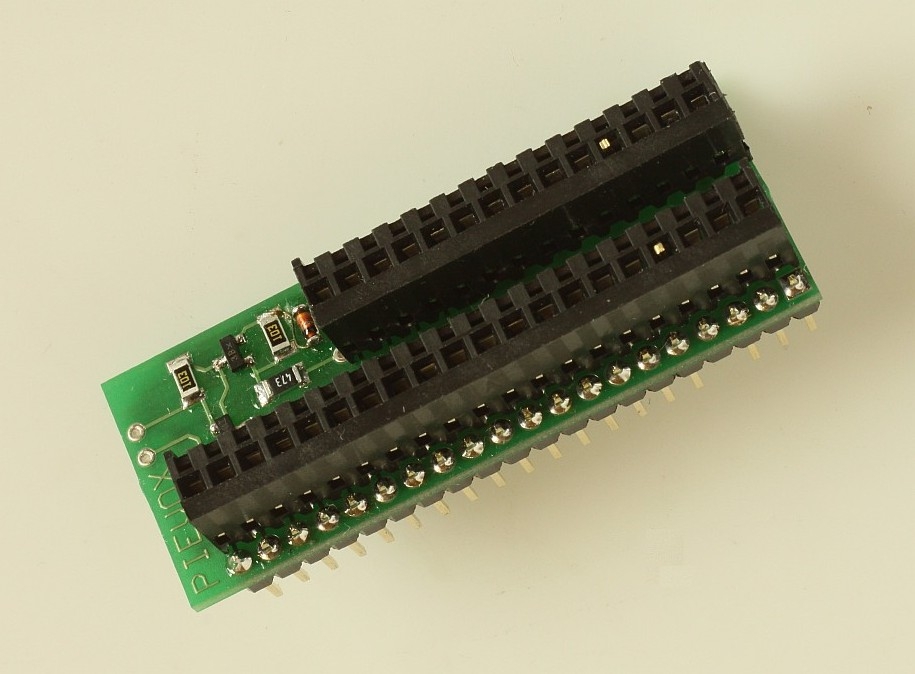

Pievox Pause N Adapter Buchsenseite

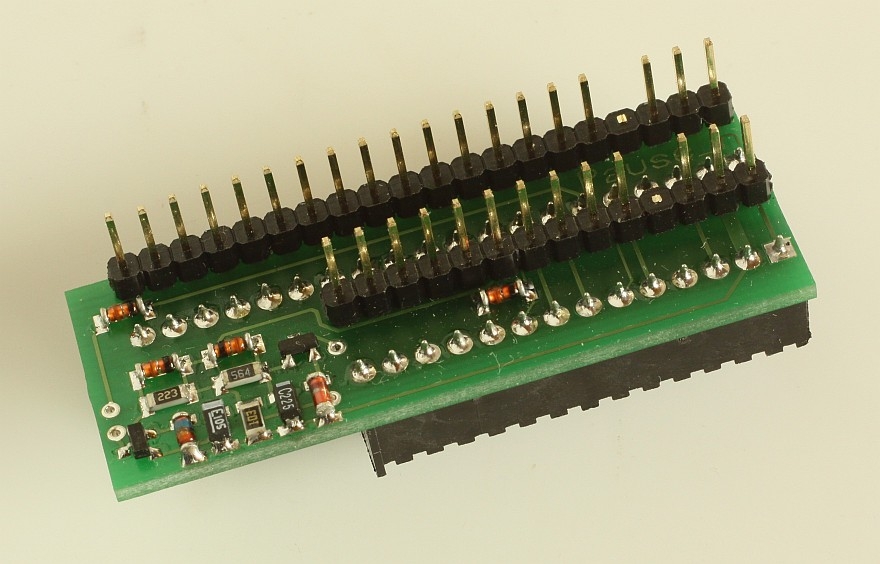

Pievox Pause N Adapter Stiftseite

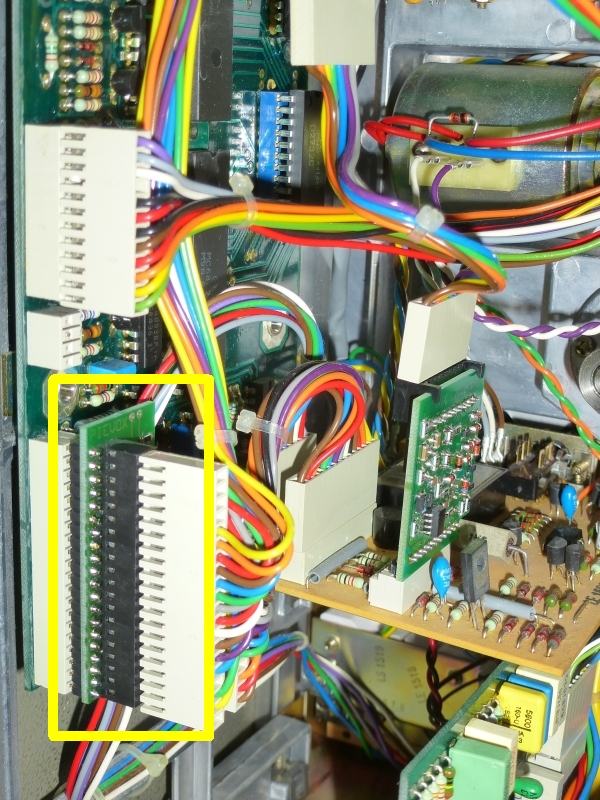

Pause N Adapter eingebaut in PR99



Die kleine Platine rechts davon ist die "Pievox Pause memory"
