Pievox

Verbesserung für Revox PR99  alle MK

PR99_VU

(English version see below)


Dies ist ein neues Pievox Produkt
    zum Ersatz und zur Verbesserung der Geräte.

Nachentwicklung und Verbesserung der Anzeigeschaltung für PR99 MKI , MKII und   MKIII

Eventuell ist es ihnen auch schon aufgefallen,
- die VU Meter Anzeige Calibrierung ist bei der PR99 temperaturabhängig
- Die Anzeige unter -3dB ist recht ungenau
- Die Justage der Peak LED ist ....-  ein Geduldspiel und auch temperaturabhängig

Die PR99 ist es als Semiprofigerät wert, daß diese Scharten ausgewetzt werden
zumal durch die vorbereiten Module und Kabel der Aufwand begrenzt ist.

Eingebaut wird eine Zusatzplatine, die die nötige Trennung und Anpassung bewirkt.
Ziel war dabei:
- Die Potis am Platinenrand behalten ihre originale Funktion.
- Es ist kein Neuabgleich des gesamten Verstärkerzuges erforderlich.

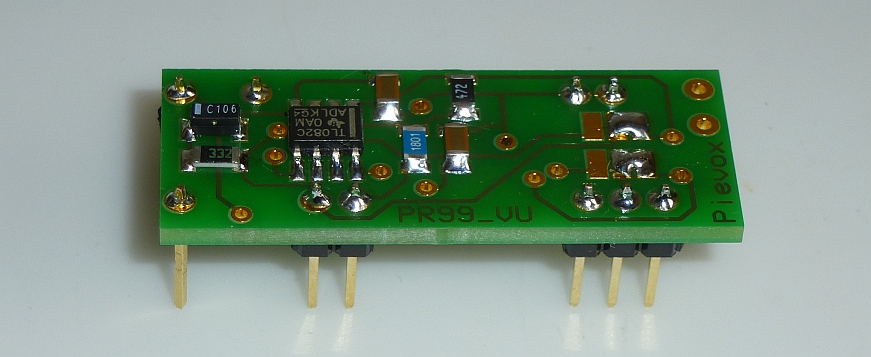

PR99_VU Platine

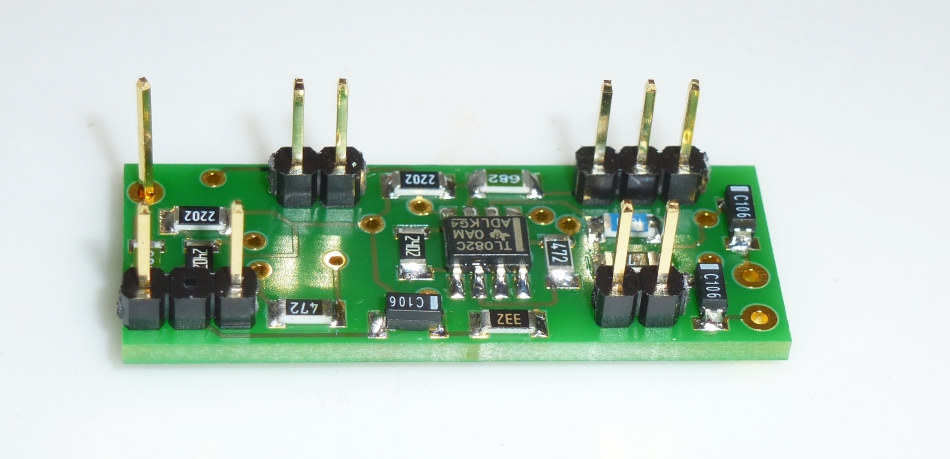

Und auf die Pinne gesehen





PR99 _VU
    - Für die konsequent getrennte Einstellung von VU und Peak-Indicator
    - Langzeitstabil und unabhängig  von der Temperatur
    - VU meter Anzeige genau bis -20dB

Ein Einbau Bericht  wäre vorab abrufbar unter
                          http://www.pievox.de/PR99_VU_ Patch Einbaubericht.pdf

Da Ebay keine Links zuläßt, bitte die Zeile in Ihren Browser kopieren.....

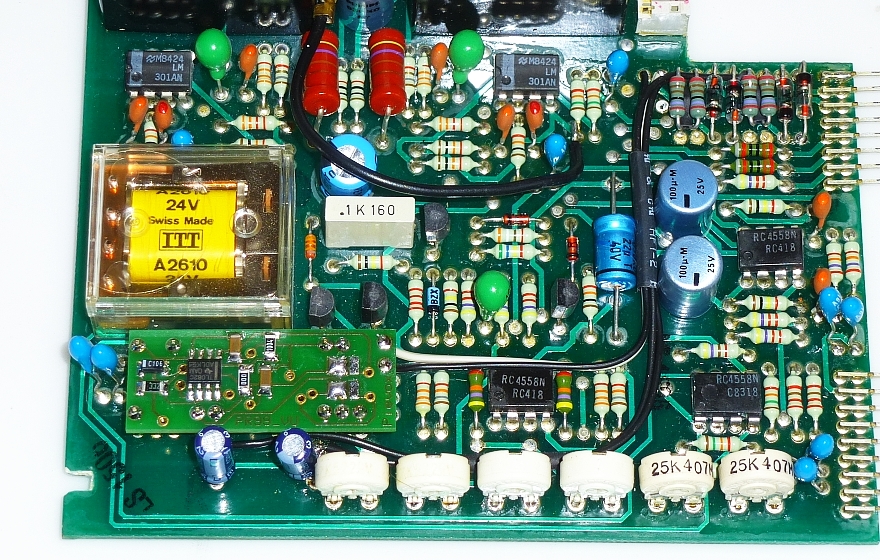

So sieht der eingebaute  PR99_VU  mit den neuen Kabeln aus



Sie erhalten:
1  Stck fertig bestücktes Modul
        mit vorbereitetem Kabelsatz
6 Stck Potentiometer in hochwertiger Cermet-Bauweise

2  Elkos 10uF

Eine Adapterplatine mit Ersatzrelais für das ITT Relais ist auch lieferbar.

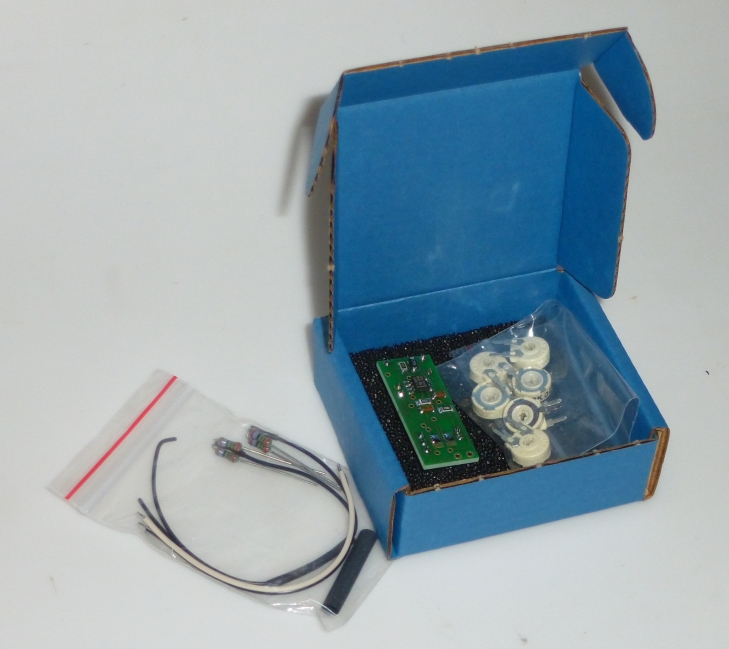

Versandpackung:



Techn. Details
    Platine Leiterbahnen vergoldet

    Piher Cermet-Potentiometer = bedeutend bessere Stabilität als die schwarzen Kohleschicht-Pot




Pievox

Improvement for Revox PR 99 MKI / MKII / MKIII

very simple to install



Development and improvement  of the display circuit for PR99 MKI, MKII and MKIII

It may be noticed, however,
- the VU Meter Display Calibration is dependent on the PR99 temperature
- The display below -3dB is quite inaccurate
- The adjustment of the peak LED is .... - a patience and also temperature-dependent

The PR99 is worth it as a semiprofessional Revox ,
that these issues are cured by small invest on work , modules and cables .

An additional board is installed
which provides the necessary separation and adaptation.


The goal was:
- The potentiometers on the circuit board retain their original function.
- No new adjustment of the entire amplifier train is required.
- The temperature sensitivity is eliminated

PR99_VU PCB top
 view lower side



PR99 _VU
    - consistently separate setting of VU and peak indicator
    - Long-term stable and independent of temperature
    - VU meter pointer is now accurate + 3dB to -20dB


  PR99 _VU  installed using new cables




An installation report can be called up in advance here:
                        Still only in german language but pictures are international ....

                      http://www.pievox.de/PR99_VU_ Patch Einbaubericht.pdf

Ebay does not allow links, therefore copy this line to your browser ....
Sometimes the IIT relays have bad contact
Which can be seen as a noise on the output line or as a pointer deflection of the VU meter on power up
 A replacement for these relays is also available .

This offer contents :





Shipping in hardbox with mounting hardware




Technical details in short:

    PCB traces gold plated

    Piher Cermet-Potentiometer = significantly better stability than the black-pot with layer of carbon.
