Messband Wiedergabefrequenzgang
IEC/CCIR
19 cm/s - 7 ½ ips
(english version
see below)
|
Zur Überprüfung und
Einstellung des Wiedergabe-Frequenzgangs 19,05 cm/s ( 7 ½
ips)
gemäß IEC/CCIR.
Zu Ihrer Information und
zur Unterscheidung :
Pievox
Bänder
sind mit professionellen Geräten gefertigte Meßmittel
für Anwender, die Wert auf Präzision und Lebensdauer
legen.
Jedes
Band ist ein Original auf dieser Studer A80 aufgenommen - keine
Kopie !
Die
Aufnahme erfolgt als Stereo-Aufnahme mit 2,75mm
Schmetterlingskopf,
damit ist das Band für Halbspur und Viertelspurgeräte,
sowie Stereo mit 0,75 mm-Trennspur gleichermaßen geeignet.
Ausgangsmaterial
sind jungfräuliche hochwertige
Studiobänder SM 911 mit 50µm Gesamtstärke.
Die Genauigkeit der
Aufnahme wird während der Produktion für jedes Stück
überwacht.
In unseren
Bändern stecken 40 Jahre Erfahrung im Magnetbandsektor.
Wo
ich mein Handwerk
gelernt habe :
Wer sich
mit
Tonbandtechnik beschäftigt, der steht früher oder später
vor der Frage: Stimmt meine Maschine noch?
Für die Freunde der Tonbandtechnik, die Geräte herrichten und
reparieren, ist die Überprüfung der Wiedergabe-Eigenschaften
der Geräte ein Muß.
Wieviele
Frequenzen benötigt man wirklich, um einen Tape recorder zu
justieren?
Beim
Service
und der Überprüfung einer Bandmaschine im Wiedergabeteil gilt
"Weniger ist mehr".
Denn es ist meistens nichts zu justieren, und die Überprüfung
soll bei stärker abgeschliffenem
Wiedergabekopf die Aussage über die Brauchbarkeit ermöglichen.
Insofern ist es ausreichend mit der 1kHz Spur den Pegel zu checken und
dann mit 10kHz die Spaltlage.
Dann kann man sich mit den tiefen Freqenzen ein Bild machen
wie die Kopfspiegelresonanz wirkt,
und mit einigen höheren Frequenzen, ob die Wiedergabe noch die
höchsten hörbaren Höhen erreicht.
Fertig.
Viele Frequenzen - und dazu noch ohne Ansage - führen nur dazu,
daß man noch einen Frequenzzähler angeschlossen haben
muß, denn akustisch unterscheidet man 14kHz nicht mehr von 16kHz
- wenn man es denn überhaupt noch hört.
Nach
diesem
Muster "Weniger ist mehr"
sind auch die Service Bänder anderer Hersteller aufgebaut:
100Hz 1kHz 10kHz und 18kHz und gut ist es.
Ja, aber
warum
sind denn dann auf den Bezugsbändern so viele Frequenzen?
Bezugsbänder dienen auch zur Entwicklung von
Wiedergabeverstärkern, und hier
ist es schon zweckmäßig, mehrere Stützpunktfrequenzen
zu haben.
|
|
|
Allgemeine
technische Daten:
|
|

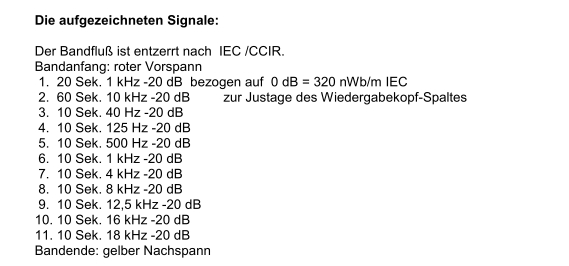

Trackliste
- Ausgangsmaterial sind jungfräuliche
hochwertige Bänder EMTEC SM 911 mit 50µm Stärke und 6,3 mm Bandbreite (¼
Zoll).
-
Bandgeschwindigkeit
19,05 cm/sec (7 ½ ips).
-
Geliefert
wird das Band auf neuer 13 cm
Kunststoffspule in neuer Archivbox
Impressionen der Produktion unserer Messbänder - Impressions
of the production of our calibration tapes
Allgemeine Daten zu
unserem
Meßbandprogramm:
Unsere Bänder
sind präzise gefertigte Produkte, mit Vorspannband und
Trenn-Kennzeichen konfektioniert.
Eine ausführliche Anleitung zum Gebrauch des einzelnen Bandes
wird, wenn erforderlich, mitgeliefert.
-
Lange
Lebensdauer und hohe Genauigkeit durch
30 µm starken Träger und 15 µm starke Magnetschicht.
-
Auch die
Laufeigenschaften sind durch den
starken Träger sehr gut.
-
Die Bänder
sind in einem besonderen
Verfahren zur Glättung der Bandkopf-Auflagezone vorbehandelt.
Dadurch werden Aufnahme-Dropouts vermieden. Der Erfolg ist eine
längere Lebensdauer der Genauigkeit (Gebrauchsdauer).
-
Als
Aufnahmemaschine für die
Meßbänder benutzen wir eine Studer A80 mit spezieller
Quarzregelung.
Unser Ziel / Angebot:
-
Ein
praxisgemäßes Sortiment an
Meß- und Einstellbändern für Reparatur und
Routine-Justage.
-
Die Länge der
aufgenommenen
Einzeltöne ist dabei gegenüber den Bezugsbändern
verlängert, so daß mehrmaliges Hin- und Herspulen vermieden
wird.
-
Die
Gestaltung der Bänder erfolgt so,
daß mit einfachen "Meßmitteln" wie
z.B. Computer mit Soundkarte und einem einfachen Programm (Shareware)
eine exakte Einstellung möglich ist.
-
Selbstverständlich
sind die Bänder
auch mit Labormeßmitteln zu verwenden.
|
Wenn
Sie
Interesse an weiteren Mess-und Einstellbändern haben, können
Sie auch folgende Bänder bei uns beziehen:
- Pegelmessband 185,
250,
257, 320 + 514 nWb/m
- Geschwindigkeitsmessband
3000
Hz + 3150 Hz
- Kopfspalt Mess-/Justierband
Bei Kauf
mehrerer verschiedener Messbänder erhalten Sie auf Nachfrage
natürlich Versandkostenrabatt!
Kontakt bei
Interesse: info@pievox.de
|
|
|
Calibration tape for checking the
reproduce system response -
IEC/CCIR - 7 ½ ip
|
|
For
your information:
These calibration tapes are produced
using
professional equipment.
The accuracy is controlled and registered during production.
Only products that meet the close tolerances are for sale.
More than 40 years of experience are represented in these tapes.
Anyone
who has to do with reel-to-reel
recorders will sooner or later ask himself: is my machine properly
adjusted?
There
is a "must" for any real fans of
this technology who want to keep their machines in good running state,
to check the reproduce system response from time to time.
- Here is a high-quality tape as accurate for this purpose
as a reference tape -
so you can check the playback channel and adjust it in case of
differences!
This tape is a new product.
The tapes can be used on half-track,
quarter-track, and also stereo 0,75 mm Butterfly recorded
This
is a tape
produced with an equalization according to your needs:
We use a Studer A80 with xtal-control
high
level measuring equipment for all recording and calibration standards.
Recording is done with simultaneously running quality assurance, which
means analysing continuously on charts using a level recorder.
The big question is:
How
many spot frequencies are
really needed and useful to adjust the playback section of a tape
recorder?
The full
professional needs only four spot frequencies:
set
center
1kHz
check low response on 100Hz
adjusting
the p/b head
azimuth on 10kHz
check
and
eventually set the treble response
on 18kHz.
Good, you say, but why are so many spot
frequencies on the Ampex NAB or DIN IEC calibration tapes?
These
tapes are
intended to develop and check the response of the playback amplifiers
of the tape machines,
and
here
some more spot
frequencies can be advantageous to be sure the response of the amp is
within limit.
I would say, too many spot
frequencies without announcement would afford to run a frequency
counter while adjusting, because
I bet you can‘t distinguish a 16kHz tone from a 18kHz tone.
Those
two tones for
example sound like "feeping" - if you are a young fellow -
we
old
masters wouldn’t be
able to hear this "treble noise"!
|
|
Calibration
tape for checking the reproduce system response -
IEC/CCIR - 7 ½ ip
General tech-Info:
|
|

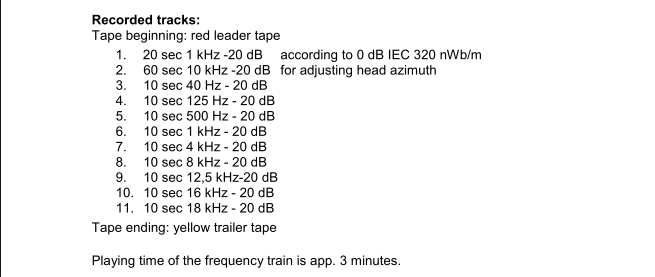

Track
List
|
If you are interested in more
calibration tapes you can purchase them from us:
- calibration tape reference
level -
185, 250, 257, 320 + 514 nWb/m
- speed test tape
3000
Hz + 3150 Hz
- azimuth alignment calibration tape
Please ask for
rebate on shipping cost first if you want several different calibration
tapes!
