Hochpegel - Eingang für Revox
A77
auch als Abbey road modification
Als Erstes denkt man an einen einfachen Spannungsteiler.
Aber - bei näherer Betrachtung wird klar:
Es ist wichtig, den Frequenzgang im Subbaßbereich scharf abzusenken, denn der Aufnahmeverstärker hat prinzipbedingt eine große Anhebung.
Bei extrem niederfrequenten Ereignissen Impulsen z.B. durch Kondensatorladung beim Anschluß von Geräten etc. könnte man den
Aufnahmeverstärker in die Begrenzung treiben.

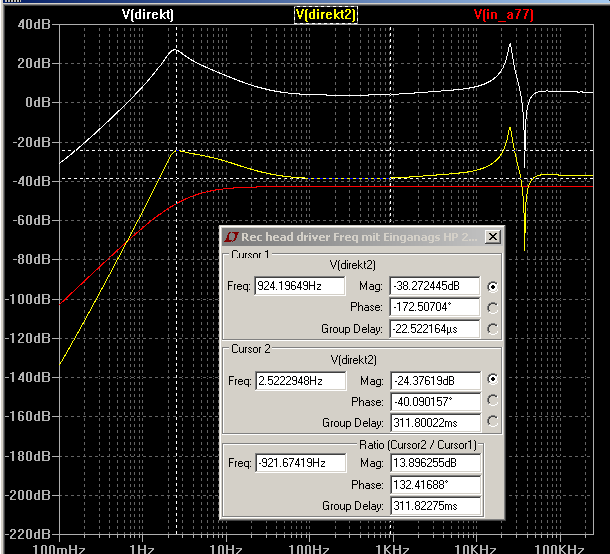

Die weiße Linie ist der Aussteuerungs-Frequenzgang am Ausgang des Aufnahmeverstärkers Anhebung bei 2 Hz ca. 22 dB
Die rote Linie ist der Frequenzgang des Eingangs- Hochpasses, mit Nachbildung der Absenkung des Original EIngangsverstärkers
Die gelbe Linie mit Cursor zeigt die Resultierende Aufnahme-Verstärker mit Eingangs Hochpass.
Die Anhebung bei 2Hz beträgt noch 14dB.
Die Aufgabe des Eingangsspannungsteilers für einen Hochpegeleingang an der A77 ist damit:
1. Nachbildung der Tiefenabsenkung
2. Pegelanpassung, so daß bei ca. Pos 7 der Rec Level Potentiometer 0dB Eingang --> 0dB Ausgang
3. Maximale Empfindlichkeit des Aux Line Eingangs mit 10dB Reserve bei Rec Level Potentiometer auf Maximum

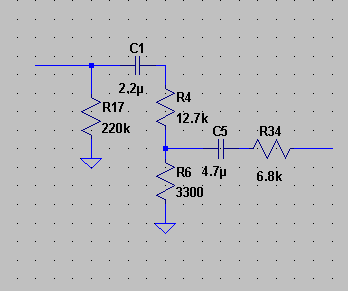

Der Eingangsspannungsteiler
Die Eingangsimpedanz beträgt ca. 12 k Ohm

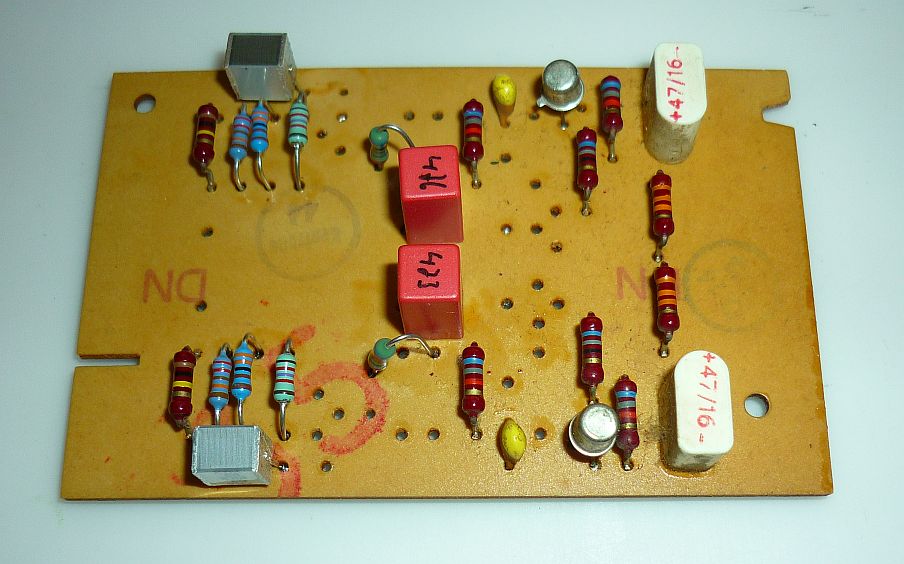

Realisierung auf einer bereits zu Tode reparierten Eingangsverst. Platine - nur der linke Teil sind neue Bauteile.
Die Bauteile rechts sind nicht in Betrieb.
Die Kondensatoren müssen Folientypen sein, Elkos sollte man hier nicht verwenden,
da an der Stelle nur Wechselspannung anliegt.
----------------------
Stand 2022_0914
auch als Abbey road modification
| Vorteil |
Nachteil |
| keine Übersteuerung des
Eingangsverstärkers durch Impulse |
nur noch Aux Eingang |
Als Erstes denkt man an einen einfachen Spannungsteiler.
Aber - bei näherer Betrachtung wird klar:
Es ist wichtig, den Frequenzgang im Subbaßbereich scharf abzusenken, denn der Aufnahmeverstärker hat prinzipbedingt eine große Anhebung.
Bei extrem niederfrequenten Ereignissen Impulsen z.B. durch Kondensatorladung beim Anschluß von Geräten etc. könnte man den
Aufnahmeverstärker in die Begrenzung treiben.
Die weiße Linie ist der Aussteuerungs-Frequenzgang am Ausgang des Aufnahmeverstärkers Anhebung bei 2 Hz ca. 22 dB
Die rote Linie ist der Frequenzgang des Eingangs- Hochpasses, mit Nachbildung der Absenkung des Original EIngangsverstärkers
Die gelbe Linie mit Cursor zeigt die Resultierende Aufnahme-Verstärker mit Eingangs Hochpass.
Die Anhebung bei 2Hz beträgt noch 14dB.
Die Aufgabe des Eingangsspannungsteilers für einen Hochpegeleingang an der A77 ist damit:
1. Nachbildung der Tiefenabsenkung
2. Pegelanpassung, so daß bei ca. Pos 7 der Rec Level Potentiometer 0dB Eingang --> 0dB Ausgang
3. Maximale Empfindlichkeit des Aux Line Eingangs mit 10dB Reserve bei Rec Level Potentiometer auf Maximum
Der Eingangsspannungsteiler
Die Eingangsimpedanz beträgt ca. 12 k Ohm
Realisierung auf einer bereits zu Tode reparierten Eingangsverst. Platine - nur der linke Teil sind neue Bauteile.
Die Bauteile rechts sind nicht in Betrieb.
Die Kondensatoren müssen Folientypen sein, Elkos sollte man hier nicht verwenden,
da an der Stelle nur Wechselspannung anliegt.
----------------------
Stand 2022_0914
