Mit Options

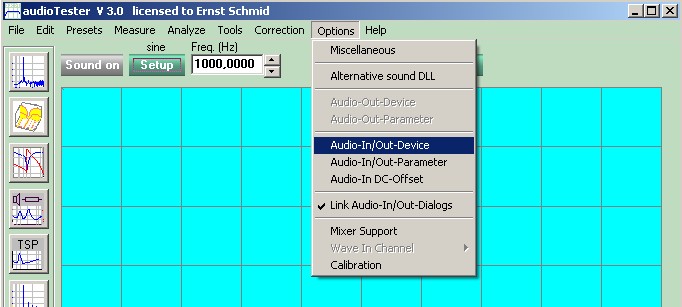

ext. Soundkarte auswählen

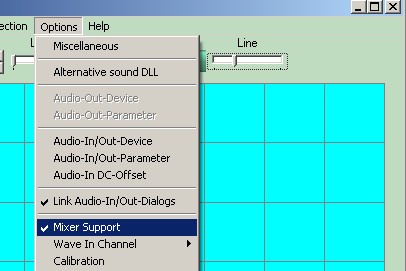

Mixer support und
Pegel
links unten button

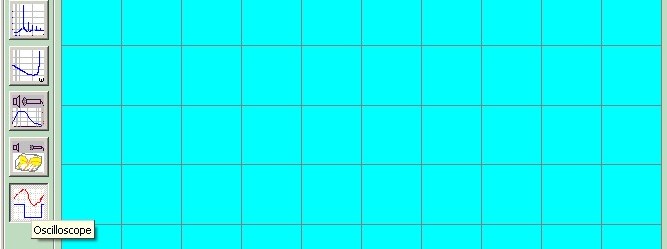

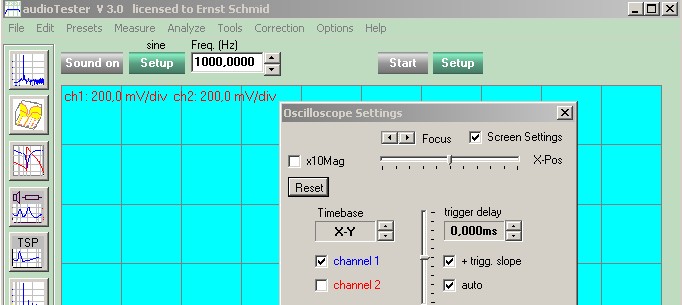

Scope auswählen

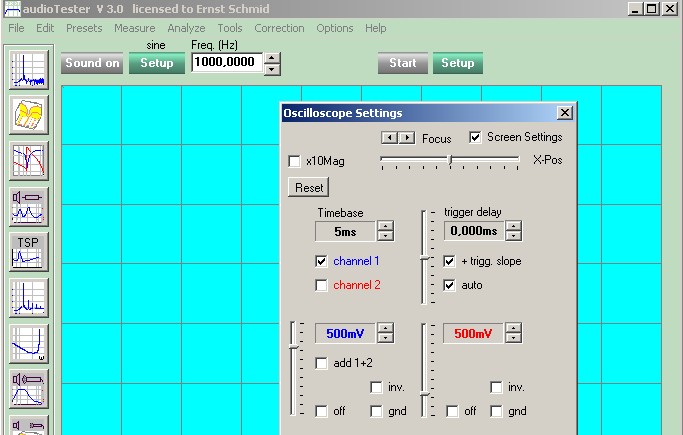

Mit (setup
) ( timebase) ganz nach
unten X-Y auswählen
Als

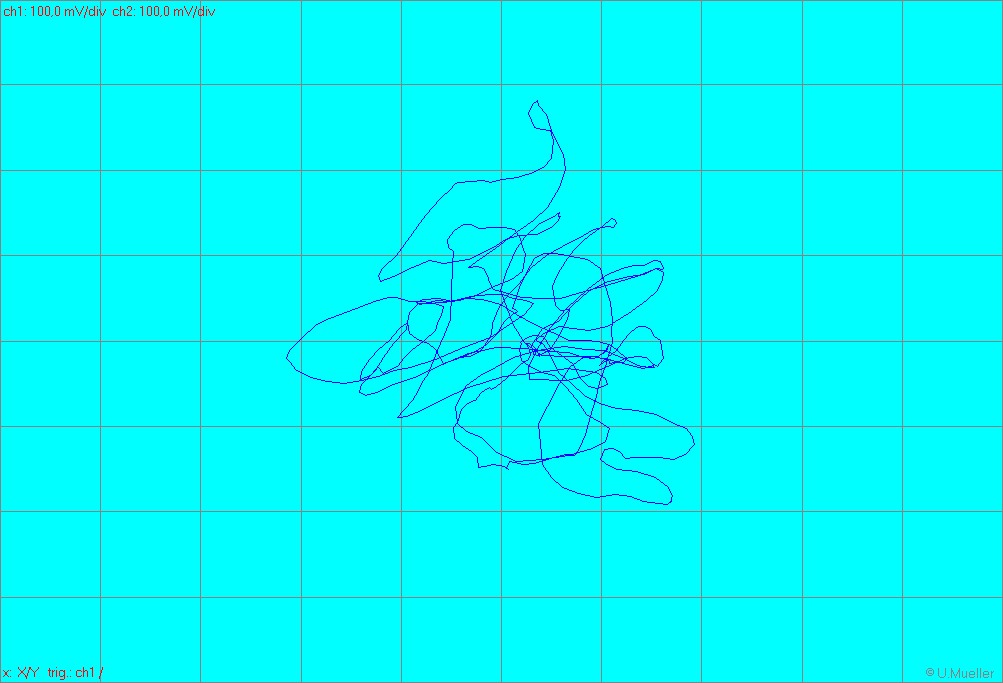

Eingangs-Spannung an die Soundkarte Musik anlegen,
Scope Programm starten, dabei Pegel anpassen, damit keine Übersteuerung auftritt
Scope Programm starten, dabei Pegel anpassen, damit keine Übersteuerung auftritt
Zentrum der x-Y Darstellung ungefähr justieren

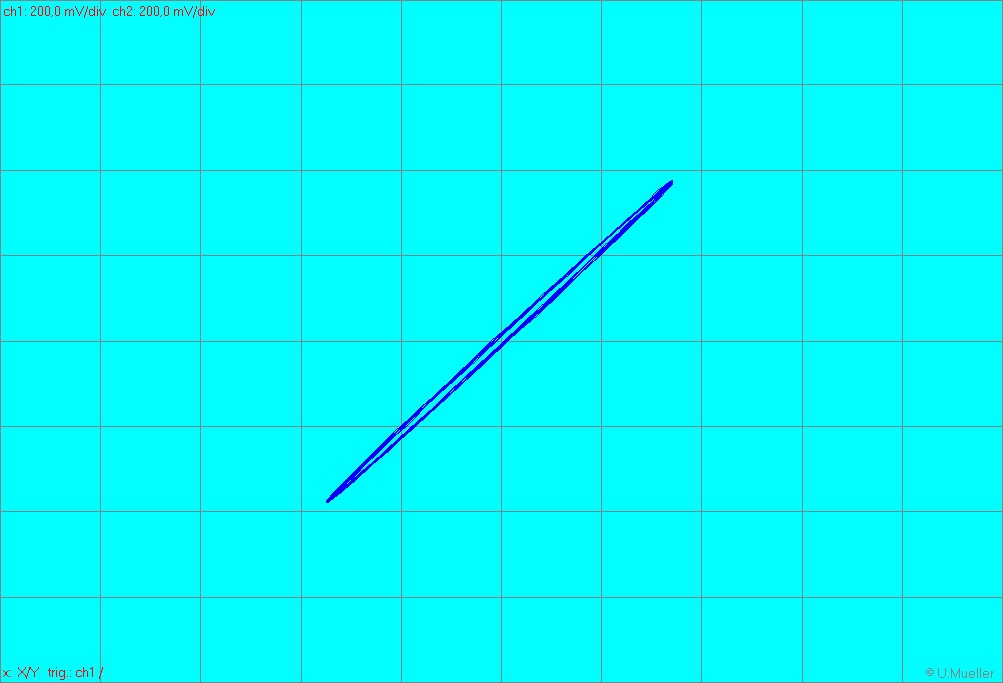

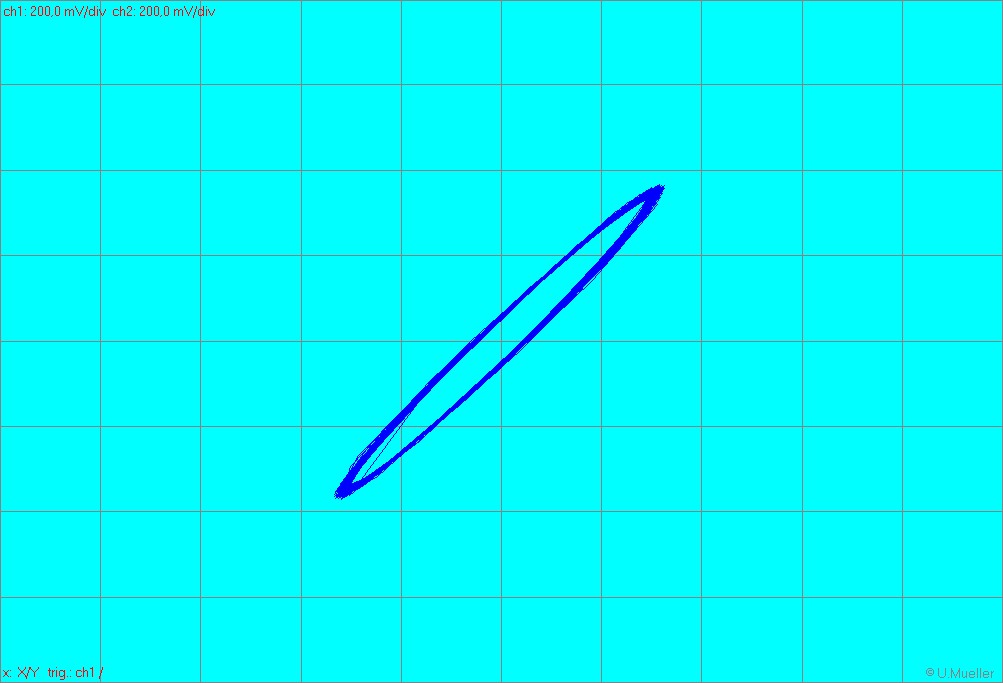

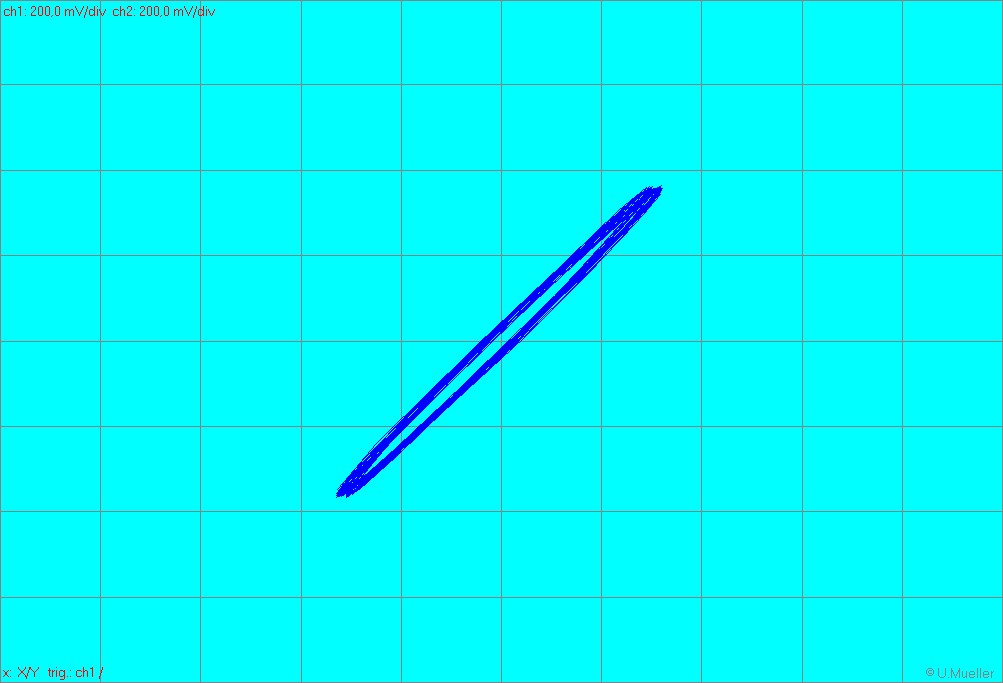

Meßband abspielen 1kHz, 3kHz, 5 kHz

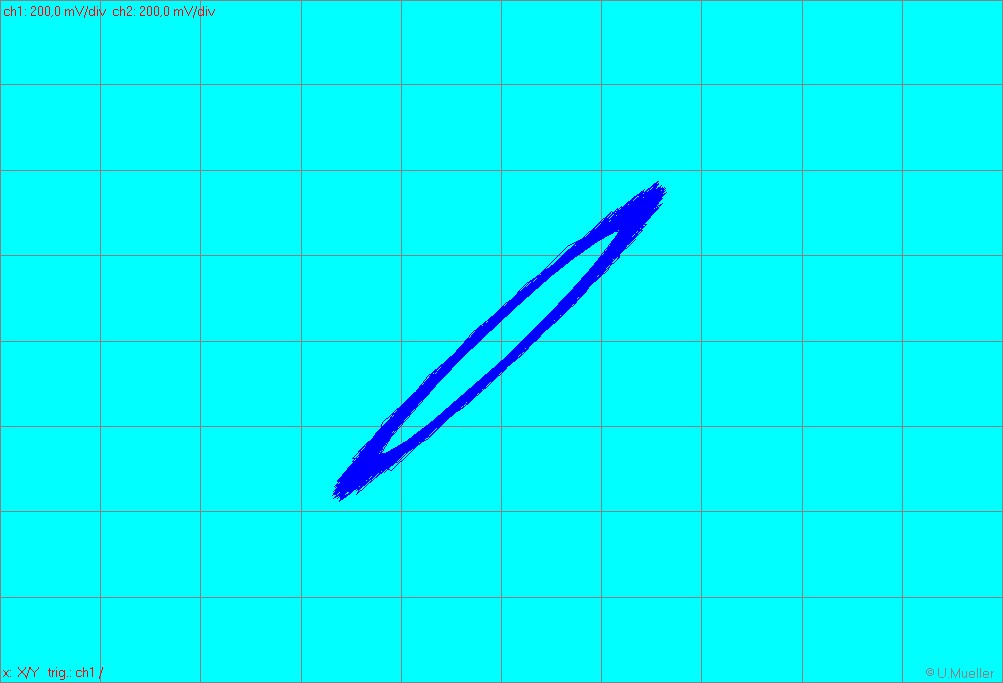

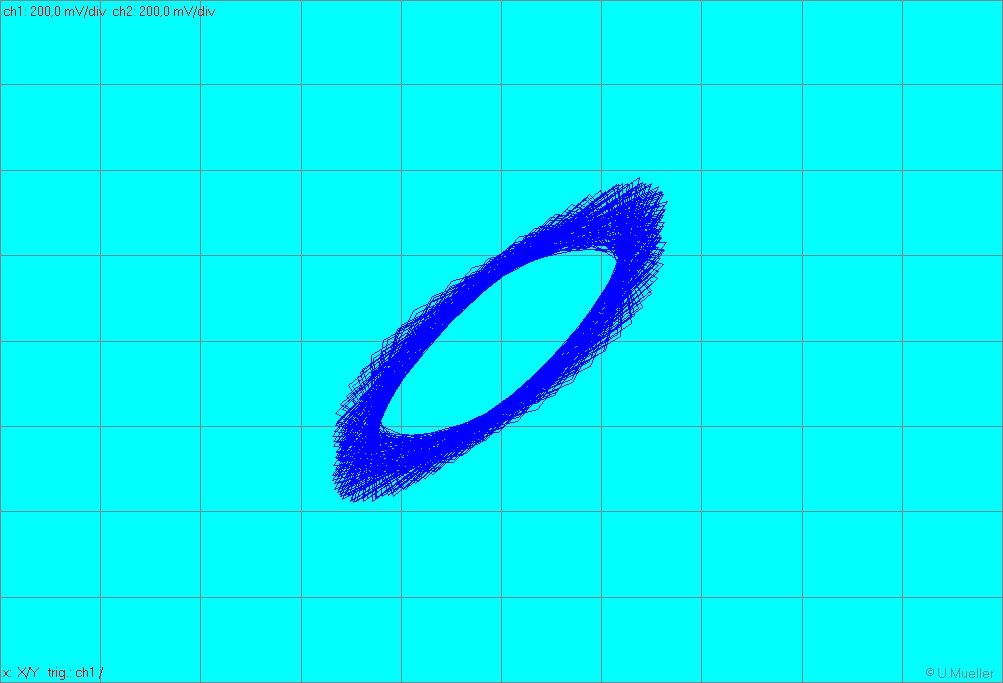

Bei 10 kHz ist naturgemäß mehr Bewegung in der
Ellipse:
Hier spielen bereits Mikrometer und die Banddehnung eine Rolle
Hier spielen bereits Mikrometer und die Banddehnung eine Rolle
Wiedergabekopf

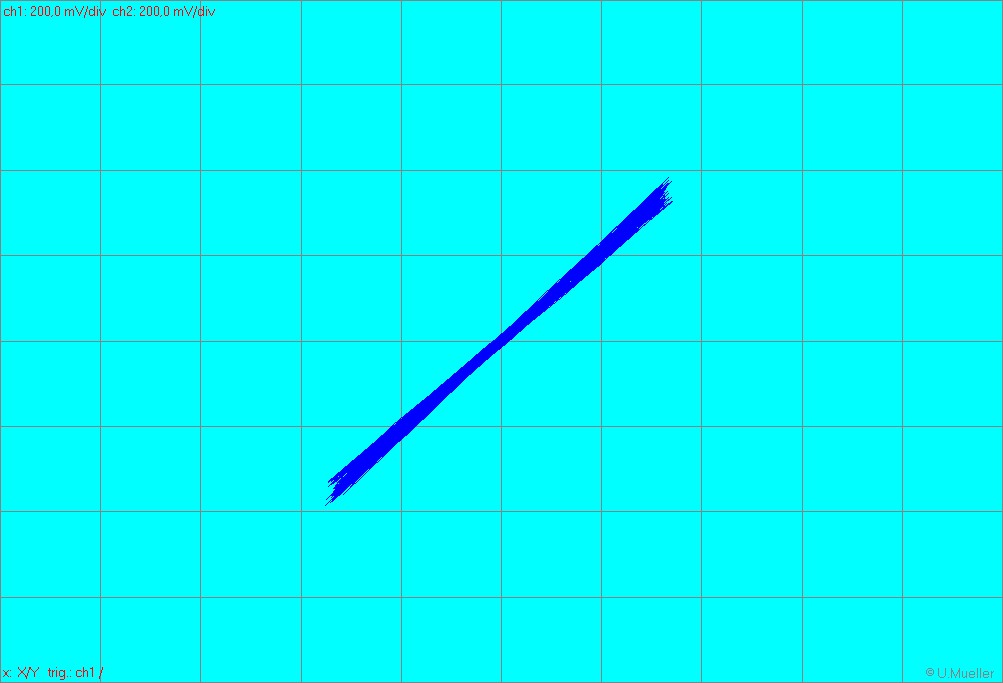

justieren bis in der meisten Zeit die Diagonale erscheint

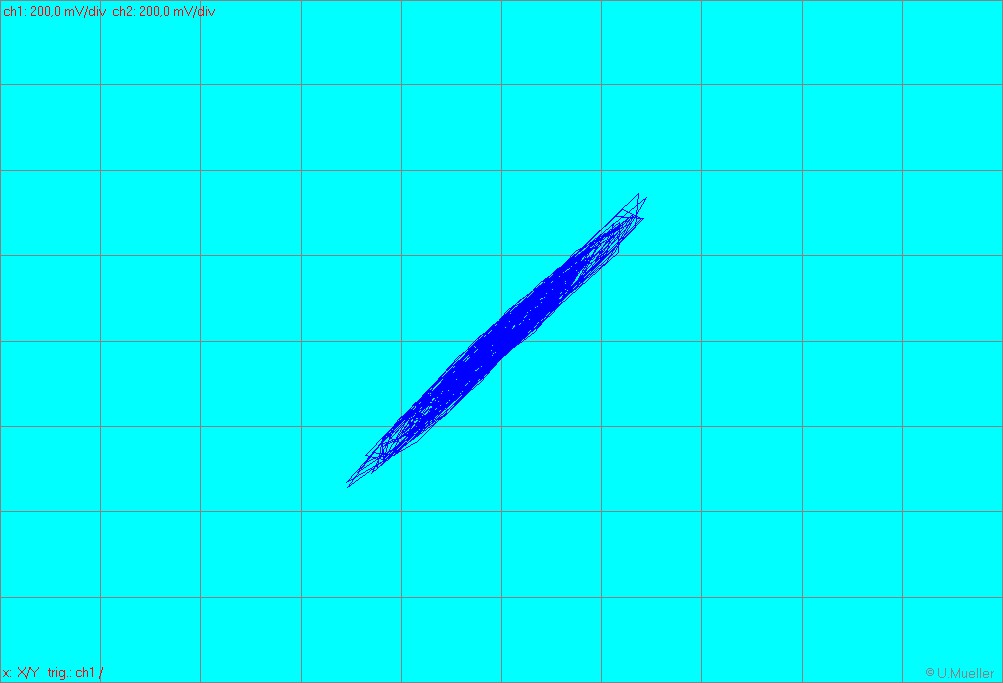

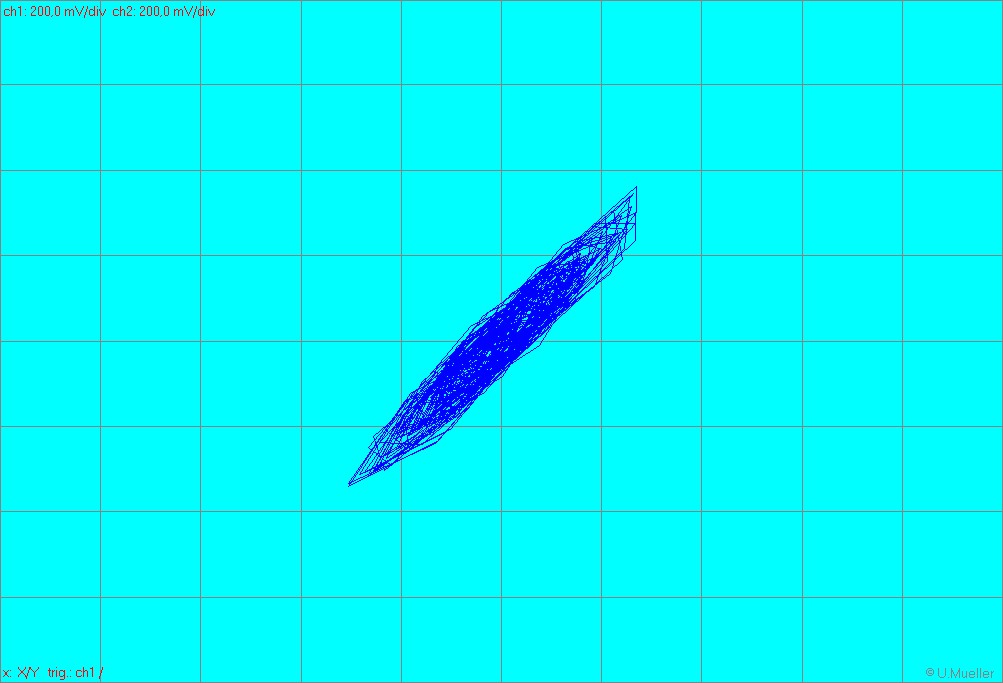

Das 4 f Signal in X-Y Darstellung
Das 4f Signals besteht aus einem gerechneten Mix der Frequenzen
beim 19cm/s Band 1kHz + 4,3 kHz + 7,2kHz + 12kHz
beim 38cm/s Band 1kHz + 5,4 kHz +9,0kHz + 15kHz
Der Sinn des 4f Signals ist, daß keine Einstellung auf ein Nebenmaximum erfolgen kann,
was bei der reinen Einstellung auf 10 kHz durchaus passieren kann.
Die Wellenlänge der Aufzeichnung beträgt bei 10kHz /19cm/s gerade 19µm
bei 38 cm/s entsprechend 38µm
deshalb ist der Schiefstand mit dem Auge nicht erkennnbar.
