Meßtechnik: Frequenzgang von Audiogeräten erfassen
Copyright der folgenden Inhalte by Ernst Schmid Elektronik München, Rev. 2014_0601
Eine kritische Anmerkung finden
Sie am Ende des Textes
.....
Ziel
der Übung:
-
Aufnehmen von Audio-Frequenzgang-Diagrammen
-
Einfaches
Verfahren um die Verwendbarkeit von Bandmaterial zu prüfen
-
Funktioniert bei Spulen-Tonbandgeräten und
Cassetten-Bandgeräten
mit Hinterband-Möglichkeit
Die Messung erfolgt
mit „Bordmitteln“, d.h. der
Ausstattung, die eigentlich bei jedem
modernen PC vorhanden ist, und
einer Software,
die
aus dem PC ein virtuelles Meßgerät macht.
Als Software wurde hier der "Audiotester" verwendet, es gibt
auch
andere geeignete Produkte.
Beispiel-
Anwendung mit einer B77
und zwei
Bandsorten: BASF 468 und BASF LPR 35

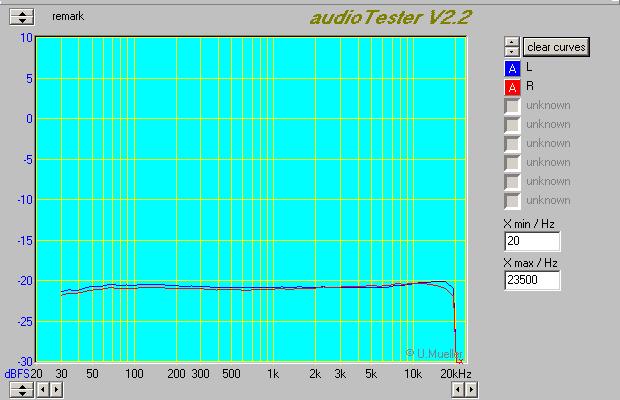

Frequenzgang
einer
Revox B77 mit BASF 468 Band
auf das die B77 eingemessen ist |

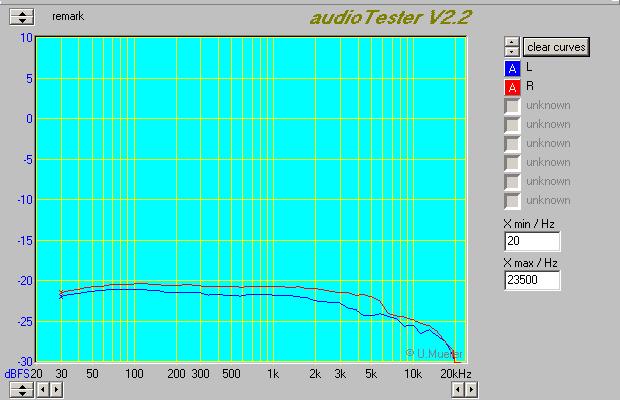

gleiche B77 mit
LPR35-Bandmaterial Deutlich
ist
der Höhenabfall erkennbar.
|
Die im Verlauf des Textes angesprochenen Punkte sind:
1.
Erforderliche Software
2. Erforderliche Hardware, Kabelverbindungen
3. Voreinstellungen der Audiokanäle und Meßparameter
4. Interpretation der Meßergebnisse am
Beispiel
An
die
Genauigkeit der Soundkarte sind keine großen Anforderungen
zu stellen,
da man die Abweichungen erfassen kann und damit bei der
Interpretation des
Meßergebnisses berücksichtigen.
Ich verwende
die Software audiotester 2.2 .
Es sind sicherlich
auch andere Programme mit diesen Meßmöglichkeiten erhältlich,
die
verwendet werden können.

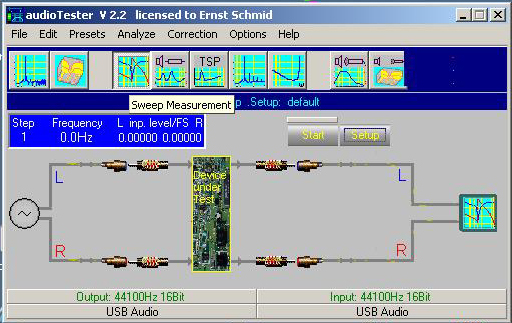

Einstellen der Sweep-Funktion Die dritte Taste (unter Analyze) |
|

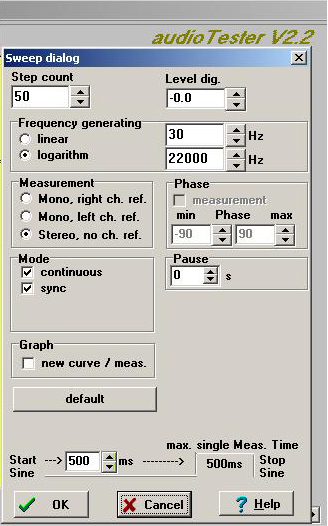

Einstellen der Sweep-Parameter Der Dialog erscheint unter >Setup< |

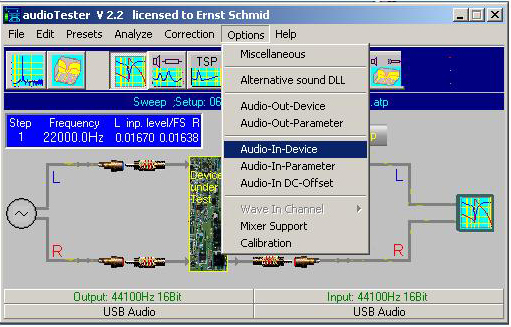

Evtl. sind hier Einstellungen der Soundsystem-Parameter zu optimieren |
|

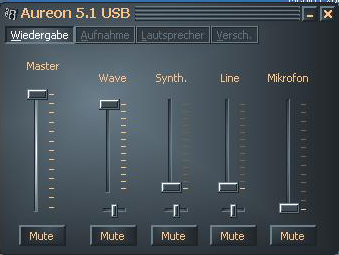

Die Mixer-Einstellung für den Line-out (line out und Master) sind in einer reproduzierbaren Stellung, bei meiner Aureon auf "Maximum" Verstellt sich jedoch oft, deshalb immer nachkontrollieren ! |

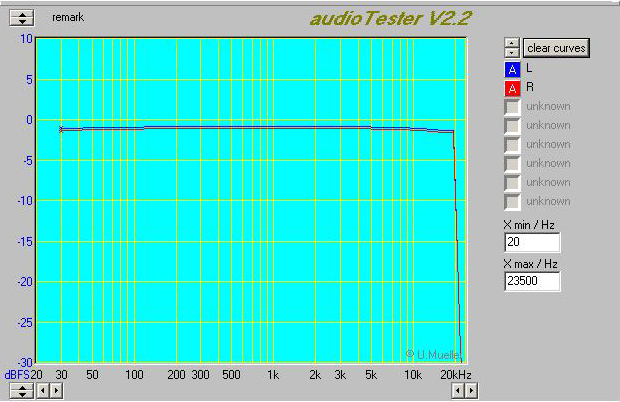

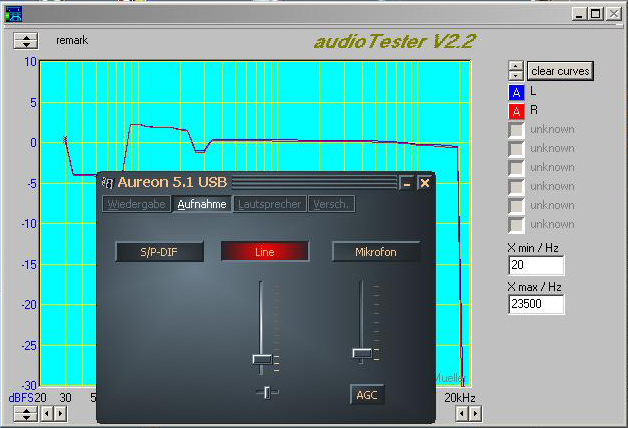

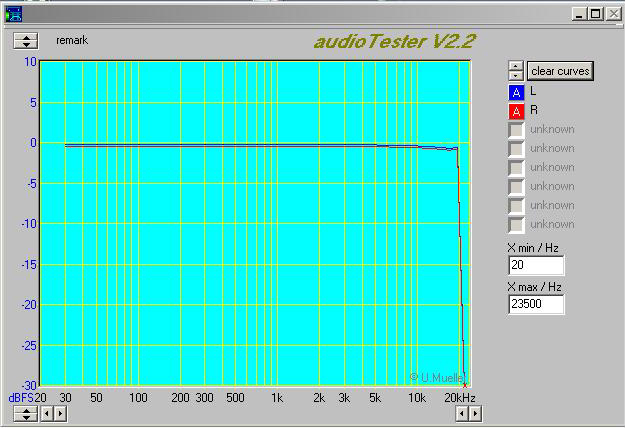

1. Pegel-Einstellung mittels Line-in-Regler Sweep-Messung starten und mit dem Line-in Regler die Aussteuerung auf etwa 0 dB einstellen. Der genaue Wert ist unwichtig. 2. Registrierung der Abweichungen der Soundkarte bezüglich Frequenzgang Line-out und Line-in. Frequenzgang durchlaufen lassen und die Abweichungen im Bereich hoher und tiefer Frequenzen notieren. bzw. als screenshot abspeichern. 3. Prüfen der Kanalzuordnung prüfen, ob links = links prüfen. Klingt seltsam, aber manchmal ist da eine Überkreuzung. Der Grund ist mir nicht klar. Vielleicht kann da ein Software-Crack mal einen Blick drauf werfen. |
|
Soundkarte- Line-out an Hochpegel-Eingänge der Tonband-Maschine Soundkarte - Line in verbunden mit der Ausgangsbuchse des Tonbandgerätes. Die Aussteuerung des Tonbandgerätes ist auf 0 dB einzustellen. Beispiel Revox B77 |
|

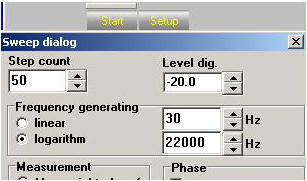

Im Setup den Ausgangspegel auf -20dB dig einstellen, damit das Band nicht übersteuert wird und falsche Meßergebnisse die Folge sind. Die Aussteuerungsregler des Tonbandgerätes nicht mehr verstellen !! |
|
Die Frequenzgangskurve wird nach dem Starten des Tonbandgerätes erfaßt . Die Kurve liegt ca 20 dB unter der Vorband-Kurve, da der Pegel entsprechend abgesenkt wurde. Je nach Justage der Werte für Bias und Treble ist der Frequenzgang ausgeglichen und linear, oder es sind - bei nicht passender Einstellung Abweichungen bei hohen Frequenzen erkennbar. Diese können als Überhöhungen oder Absenkungen auftreten. |
Mit dem beschriebenen Verfahren ist eine relativ rasche und
genaue Möglichkeit gegeben, die Aufnahme und
Wiedergabequalität
von
Bandgeräten sowie die Verwendbarkeit von Bandmaterial bei
bestehender
Bias Einstellung zu erfassen.
Hinweis: Die Erwähnung von "audiotester" erfolgt exemplarisch und stellt kein Qualitätsurteil dar.
