Pievox Information   Über die Entzerrung bei Tonbandgeräten


   Der Wiedergabe-Verstärker  mit Entzerrung
Aus der am Eingang vom Kopf anliegenden Spannung erzeugt der Wiedergabe-Verstärker
eine weitgehend frequenzlineare Ausgangsspannung.


Hier nochmal die Eingangsspannung vom Kopf bei IEC

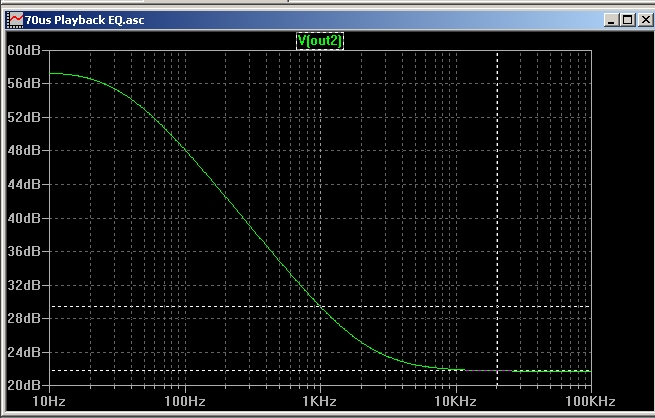

Hier die Verstärkung des IEC Wiedergabe- Entzerrrers

Der Übergang in den horizontalen Verlauf  über 1kHz ist die Folge der Abschwächung  der hohen Frequenzen,
wie es dem "genormten Bandflußverlauf" entspricht.
Man kann sich gut vorstellen, daß die Eingangsspannung, mit der Verstärkung multipliziert, den  abgebildeten Verlauf der Ausgangsspannung über dier Frequenz  ergibt :

Nochmal in aller Deutlichkeit wiederholt:
Genormt ist der Verlauf des magnetischen Bandflusses,
der dann - ideale Wiedergabeköpfe vorausgesetzt - mit einer Wiedergabe-Entzerrung  nach Norm einen linearen Wiedergabe-Frequenzgang
ergeben soll.

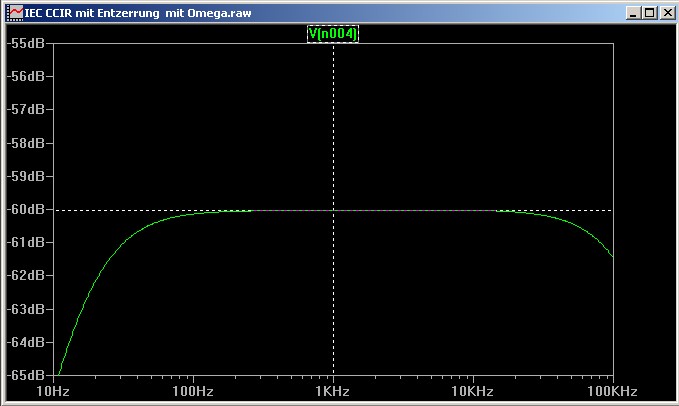

Ausgangsspannung des Wiedergabe-Verstärkers nach  CCIR / IEC Entzerrung

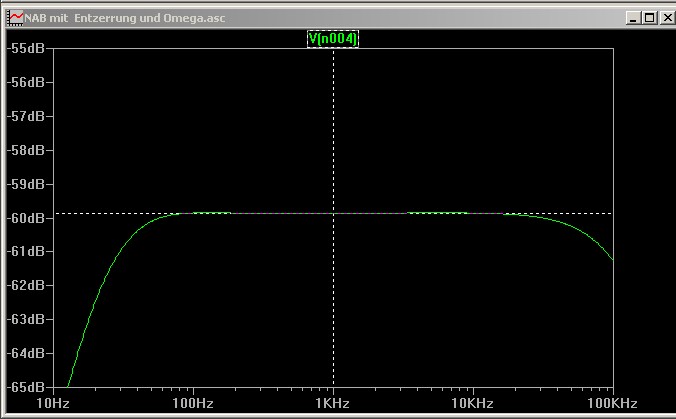

Ausgangsspannung des Wiedergabe-Verstärkers nach  NAB Entzerrung
Die Darstellung bis 100kHz ist idealisiert, real ist der Abfall über 20kHz stärker
 Die Darstellung bis 100kHz ist idealisiert, real ist der Abfall über 20kHz stärker


So weit die grundsätzlichen Vorgänge.

In der Realität ergibt sich durch die Kopfspiegelresonanz eine leichte Überhöhung und Welligkeit im Tieffrequenzbereich,
und bei den Höhen sind durch die Eigenschaft des Spaltes leichte Verluste , d.h. der Frequenzgang wird über 20kHz rapide abfallen
