B202  Stolperfalle:

Man kauft man einen gebrauchten B202 und steckt ihn erwartungsfroh an die B77 - und es funktioniert nicht.

Die Tücke ist, daß der B202 für die Verwendung mit B77 oder B710 - als Erstgerät - oder als Zweitgerät - oder
 für die Plattenspieler B792 / 795 konfiguriert werden kann.
Zweitgerät bedeutet, daß  für die Steuerung  die "Stern" Taste mit gedrückt werden muß.

Die Anpassung an das Gerät erfolgt über die Jumper  unter dem Schiebedeckel..

Wenn also der B202 an der B77 nicht tut, den Schiebedeckel mal öffnen und nachkontrollierern in welcher Position
 der / die Jumper gesteckt sind !

Der mittlere Jumper definiert, ob das gesteuerte Gerät als erstes Gerät  oder "zweites Gerät"  (mit der Stern-Taste zu steuern)  angesprochen wird.

Die Umschaltung für Plattenspieler / Tape / Tapedeck
Bei älteren (-1983) B202 Geräten ist ein loses Kabel mit Flachsteckhülse eingebaut, die  für den Betrieb mit Plattenspieler auf den Flachstecker gesteckt wird.
Die neueren B202 ab (1984) haben einen zweiten Jumper setlich .- für diese Anpassung.

Noch eine Warnung: Der Revox B202  ist NICHT für die Verwendung mit der Revox PR99 geeignet.
    Ein direkter Anschluß beschädigt die PR99 !

    Es ist unbedingt der Pievox Adapter für B202-PR99  dazwischenzustecken.  Link dazu Adapter B202 für PR99

Hier die Jumperpositionen für die verschiedenen Anwendungs-Konfigurationen:

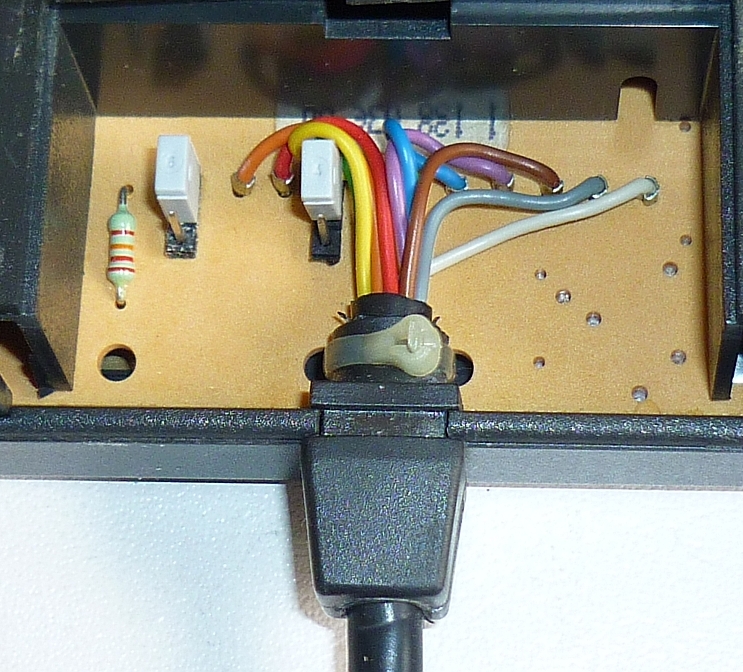

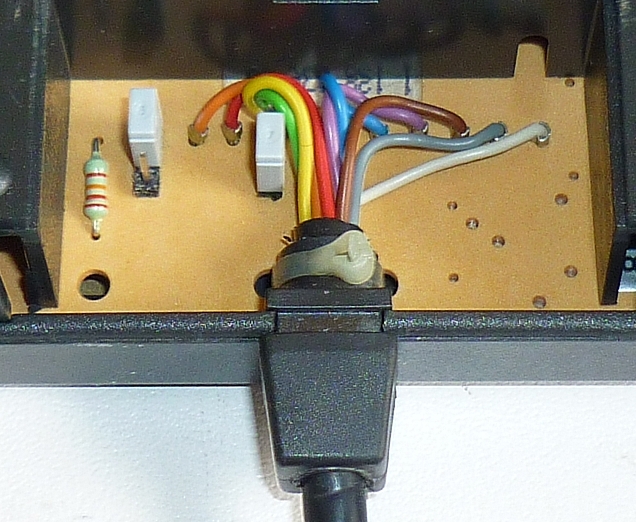

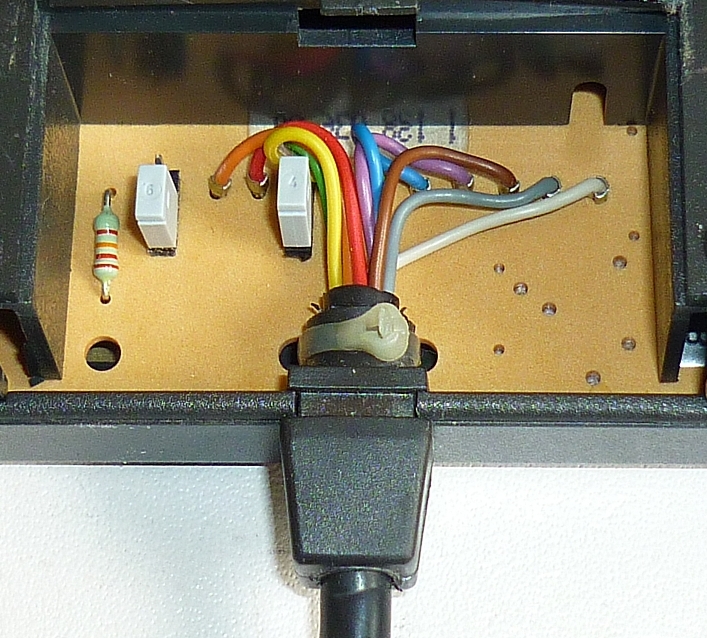

Für B77 oder B710 als erstes Gerät	B77 oder B710 als "Zweites" Gerät	Für Anwendung mit Plattenspieler B791 / B795

Die Steuerung  eines Revox - Zweitgerätes erfolgt mit der  Stern-Taste zusammen  mit der Steuerungstaste gedrückt.

Anmerkung: Bei der Steuerung der B77 ist die Position des seitlichen Jumpers ohne Belang.

Quellen :
Anleitung zur B202 (Vers.1)  und Service Anleitung  Revox_IR_Remote_Sys_Serv.pdf
