In Gedenken an Ernst Schmid

*17.8.1950 † 6.4.2023

Diese Webseite dient weiterhin als Information für alle Tonbandfreunde- und interessierte Revox/Studer-Fans

Weiterhin ist es möglich, unter info@pievox.de Produkte zu bestellen!
Bitte senden Sie eine E-Mail und wir werden Ihnen ein Angebot unterbreiten.
Auch die Preisliste hat noch Gültigkeit



   Diese Seite ist - zu Ehren von Willi Studer - der analogen Tontechnik  gewidmet.

  Sein schon manchmal starrsinnig erscheinendes Qualitätsbewußtsein ist mir deutlich in Erinnerung.
  Einige Beispiele: Nur beste Meßgeräte, HP, GR, Tektronix, Radiometer  und Bruel & Kjaer und ähnliche Qualitäts-Laborgeräte.

  Die lange Weigerung, die A77 als Dolby Version zu bauen (die Japaner hatten das 1970) oder ein Kassettendeck.
  Auch
gab es lange keinen REVOX CD-Player .
  Wenn Willi der Meinung war, das ist keine Qualität, dann hieß das - das machen wir nicht.
  Und die Vertriebsabteilung  ELA AG  redete mit Engelszungen auf ihn ein....



  Die Bereiche dieser Seite


    Revox  Geräte
           - Technik  Tonbandgeräte  / Verstärker / Tuner
           -  sinnvolle Modifikatioen
           -  Original - Ersatzteile



  Informationen Revox Geräte


    Pievox -
          Dienstleistungen
  Reparatur Verstärker  A80R / A81 / B62  Recapping etc.

Justage Kopfträger nach Tonkopfwechsel (Bandführungen / Zenith)

          Produkte


                    Sinnvolle Verbesserungen und Ergänzungen für Revox und Studer- Geräte
                        Pause Memory, Einschaltverzögerungen, VU - Meter Schutz

B202 - Fernsteueradapter für PR99  / A810 / A807


                   für  Studer A80R  / A81 /
Pievox  Quartz Control
                   für  Studer A810 / A807 / A721  Fernsteueradapter  für Steuerung mit Revox B202


Ersatzteile  für Revox und Studer  ( Relais / A101 / Cinch Buchsen /

                    Original Revox  Ersatzteile ( Capstanwellen für A77 / Fernsteuer-Stecker /

        Einbauanleitungen und -Beschreibungen
  für Pievox Produkte



Preisliste + Versandkosten + Info zu Bestellungen







    Pievox Produkte

   Verbesserungen  Revox


   Ergänzungen für Revox


   Ergänzungen für Studer



    Pievox Ersatzteile



      Informationen zur analogen Tontechnik

    -  Aussteuerung bei der Aufnahme und Überspielungen

     - Schallplattentechnik RIAA Thema, Tonarmresonanzen, Verzerrungen usw.

     -  Kondensator Klang + Elko Thema

    -  Masterband Kopien - das Klangwunder ?

    -  High End Modifikationen - Bypass Kond und OFC Verkabelung


Anwendungstips



   Informationen














    Fragen  Fragen  Fragen :

   Fragen + FAQ
    Kritik und Glosse, über den Rand hinaus geschaut ...

   Glosse
    Moderne Meßtechnik an Tonbandgeräten


Reparaturtips  für Revox - Geräte
   Praxis und Meßtechnik
     Und für die Spezialisten:

    Datenblätter Tonband-Material
    Sennheiser Mikrofone
    MKH 104  MKH 105  MKH 110   MKH 404  MKH 405  MKH 804  MKH805 und
    Zubehör MKN und MZA und Weitere



   Pievox Technisches Archiv

Diese Seite wird derzeit "schrittweise" umgebaut, deshalb können manche Inhalte doppelt erscheinen.





    Informationen zur analogen Tontechnik, Anwendungstips

      - Tonbandtechnik

      - Aussteuerung bei der Aufnahme
und Überspielungen analog  < -- > digital



       - Über Masterband-Kopien - Mythos - oder echte Klangverbesserung?



     - Schallplattentechnik

     -  Kondensator Klang + Elko Thema

   Informationen  Übersichtsseite

  Anwendungstips  Überspielungen von Band auf Digital  und
    Band-Aufnahmen von CD

   Über VU-Meter  und PPM  VU - Meter und PPM


    Argumente   aus der Sicht des Technikers

   paar Seiten zur Schallplattentechnik    Schallplattentechnik und RIAA


   Kondensatorklang   +   Elko-Thema



    - (sinnvolle) Modifikationen  der Revox Geräte



was sind sinnvolle_Verbesserungen

Pievox Produkte zur Verbesserung der Revox-Geräte


steckbare + einfach zu bedienende  + funktionssichere
Original PIEVOX Pause memory für B77 / PR99 / A700





Einbaubeschreibungen   für Pievox Produkte



   Hochpegel-Eingang in der A77   "Abbey road  modification" -  A77 / B77  mit
     Studiopegeleingang

  Balance Potentiometer stillegen A77 Balance Pot

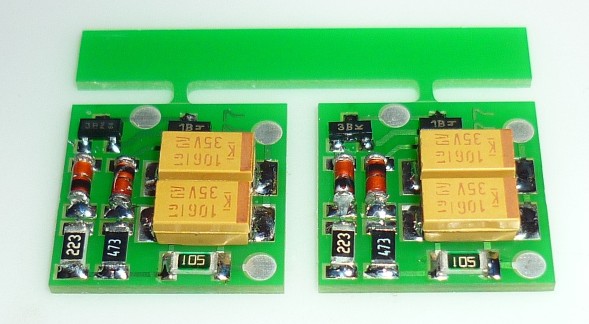

  VU Meter  protection für  Revox A77 und A700     Info

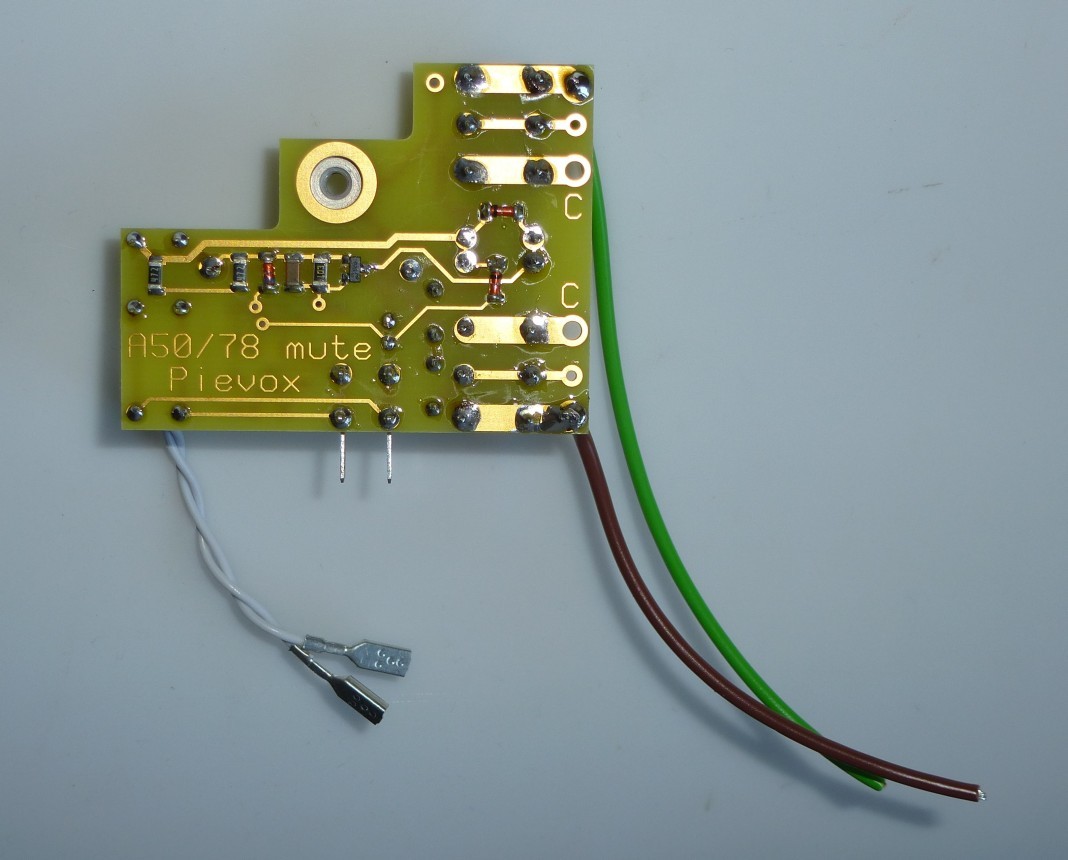

   zB. Einschaltverzögerungen für Revox A77 und A50 / A78

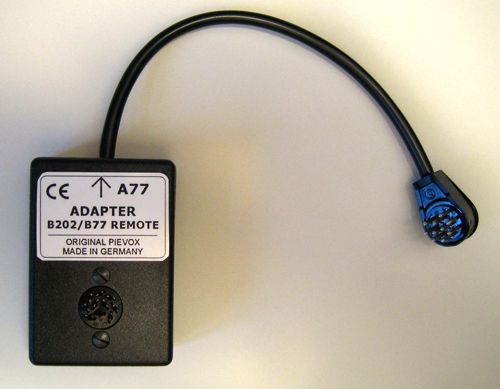

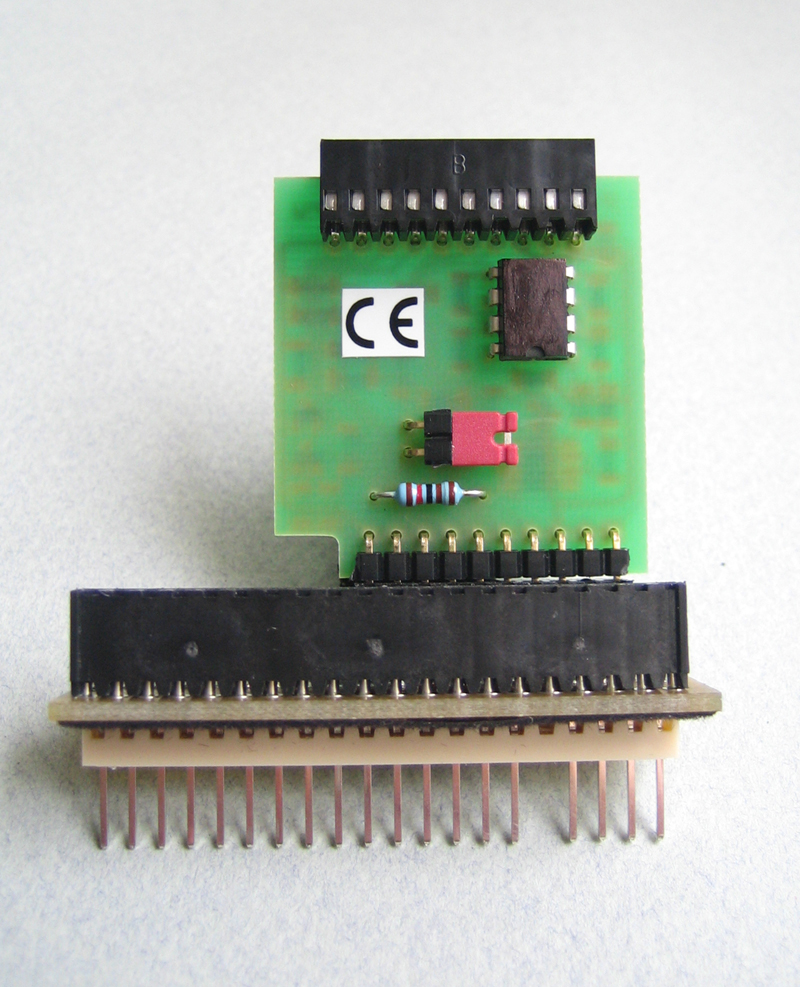

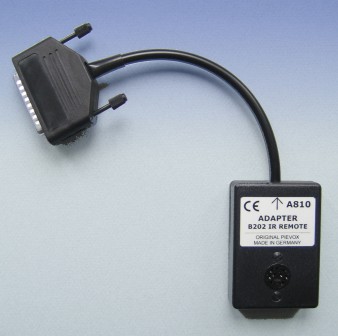

Fernsteuer-Adapter für B202 / B203   an  A77 / PR99 / Studer A807 / A810



   -  Ersatzteile für Revox-Geräte

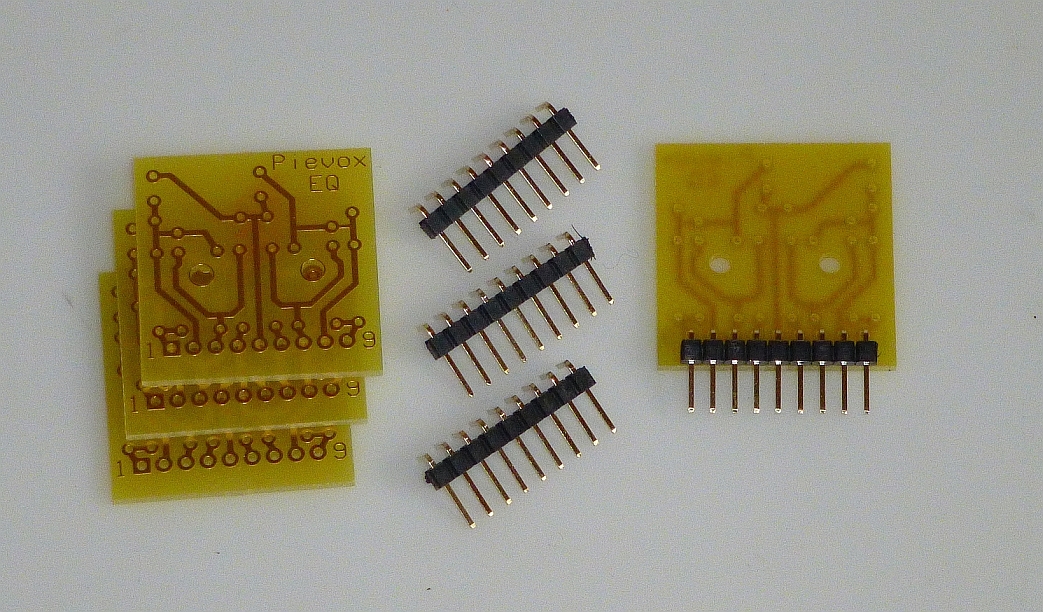

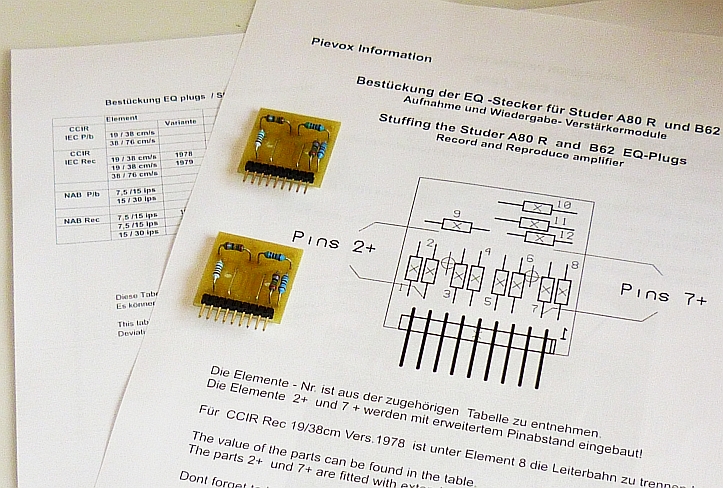

    EQ-Steck-Platine  r A80R / RC / A81 / B62
    mit Anleitung  zur indviduellen Bestückung für optimalen Frequenzgang

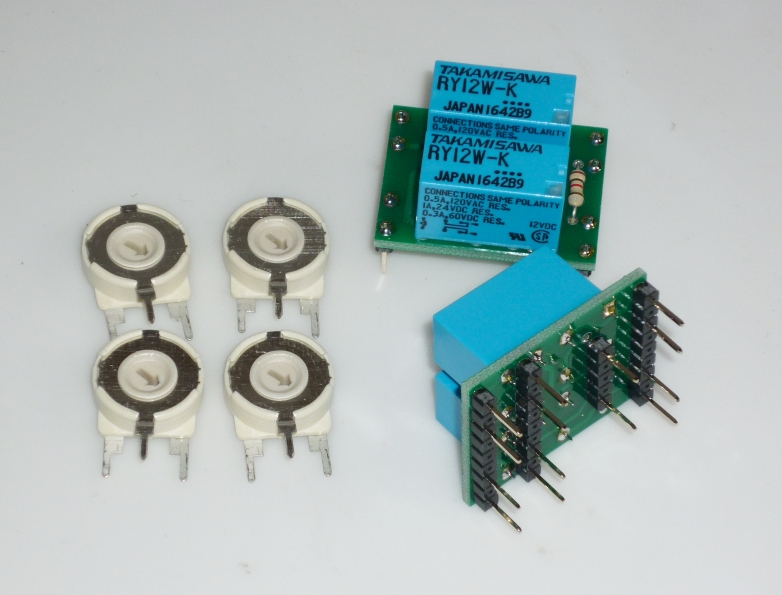

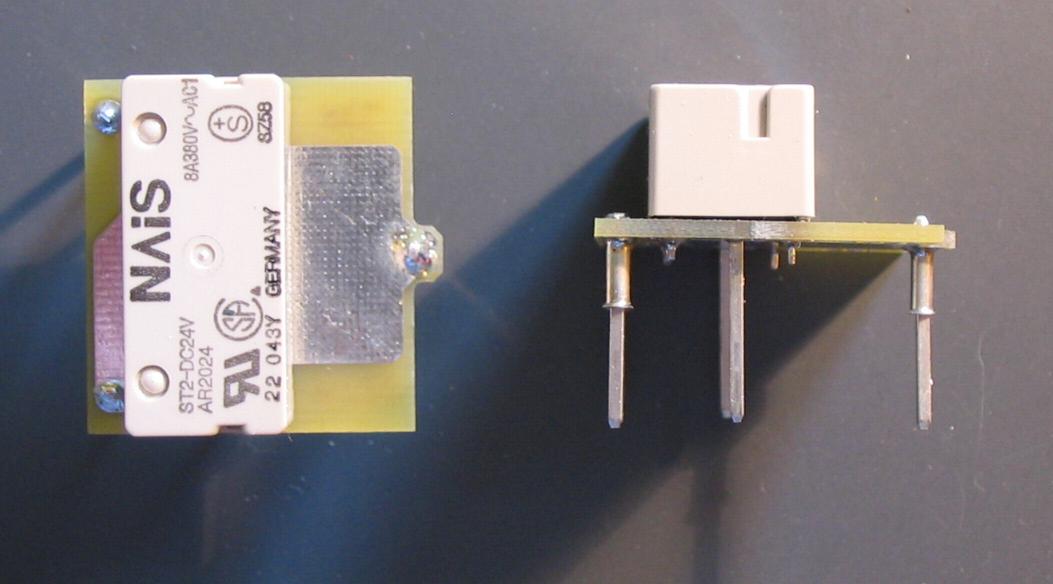

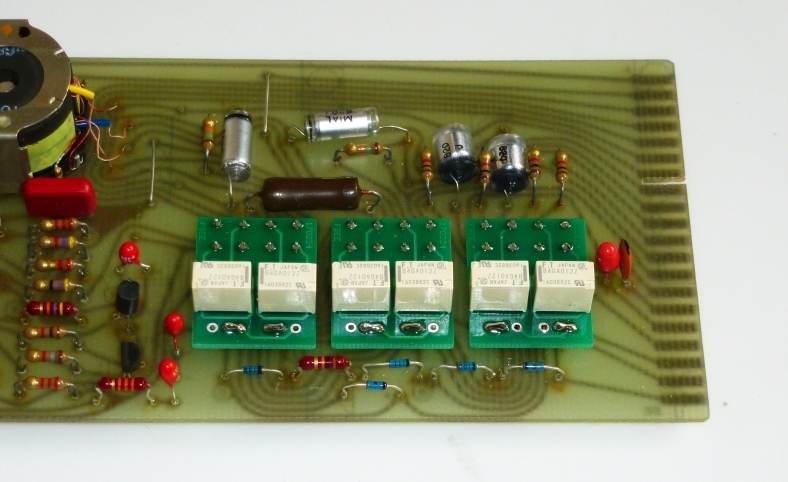

    Ersatzrelais  für A80 Oszilllator




   Quartz Synchronizer für  Studer  A80R / A81  und weitere



z.B. original Revox Capstan Welle 9,5 /19  für A77 + WIST10 (WIST 9)
        Revox_Ersatzteile

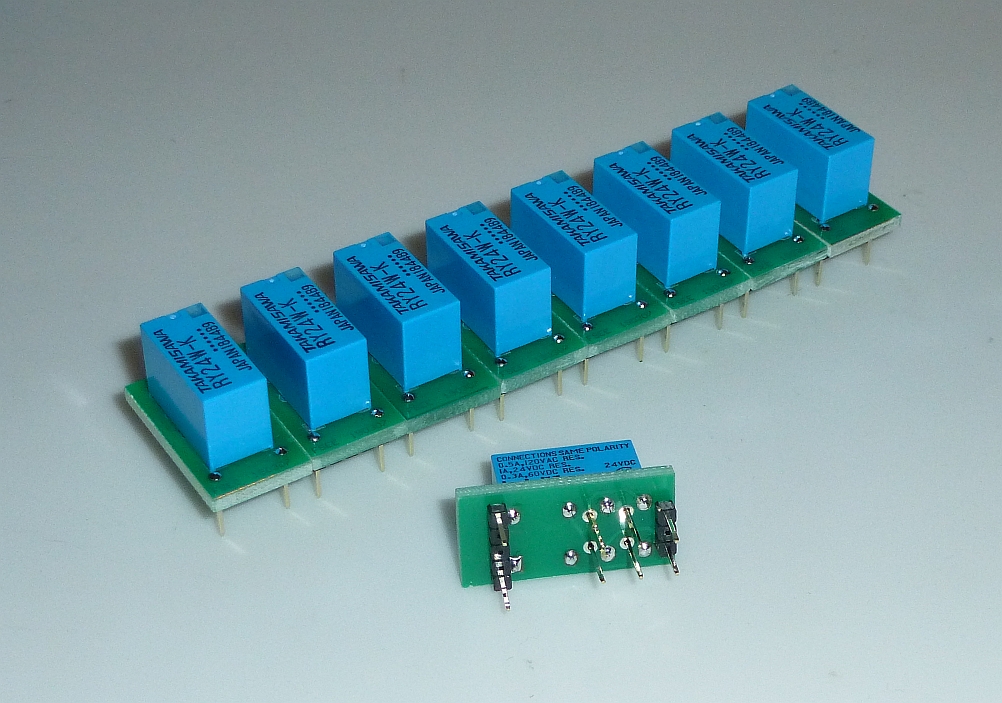

   Tabelle der Pievox Ersatzrelais  nach Revox / Studer Geräten



   Pievox Ersatzteile
für  Revox / Studer Geräte

   Ersatzteile und Zubehör Übersicht



   Pievox Ersatzteile Revox






Pievox_Angebote_Studer


  hochwertige geprüfte Ersatzmodule  für Studer A101


    Praxis


    - Moderne Technik im Service




    - Messgeräte

Über Meßgeräte -  aus  über 50 Jahren Erfahrung mit Meßtechnik im
       Audiobereich




  Pievox
Einspeise Methode

   Wiedergabe- mag flux justieren ohne Wiedergabe Cal Tape  PDF

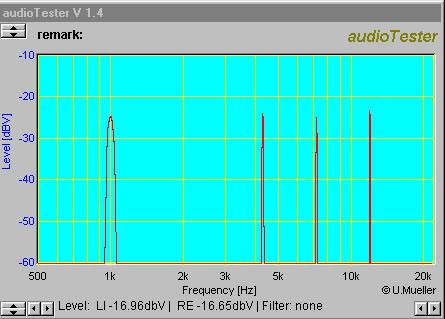

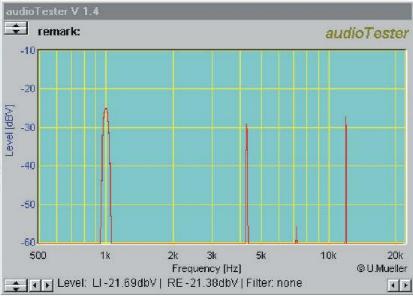

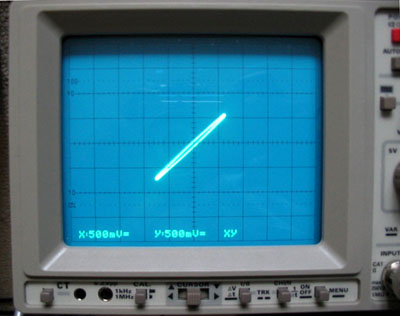

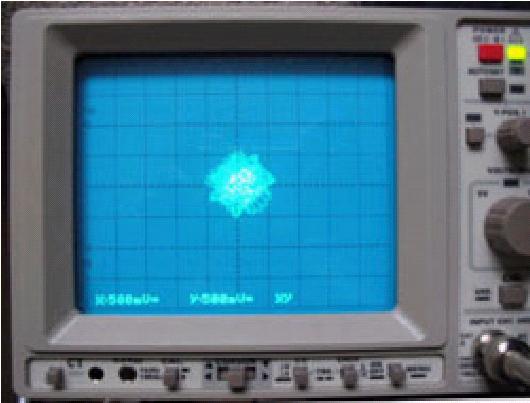

Pievox    Information  Spaltjustage  mit  Pievox SVF (State_variable_Filter)



  Messgeräte

   - Kritik und Glosse, über den Rand hinaus geschaut ...



    Ein neuer Berg entsteht nach 2024 in der Schweiz - aber nicht für Bergwanderer:

  Pfeifen im Walde - oder in der Regierung ?

  Neue Rubrik:  der bullshit  des Tages - oder was so alles angeboten wird.

  10.2.2023   Über den Transistor-Verstärkerklang:  Phantasie und Realität   PDF


Der neue Berg

  Pfeifen



   - Fragen  Fragen  Fragen :

   Welche Revox ist denn Besser ?  A77  oder  B77 ?


  FAQ



   Pievox Dienstleistungen

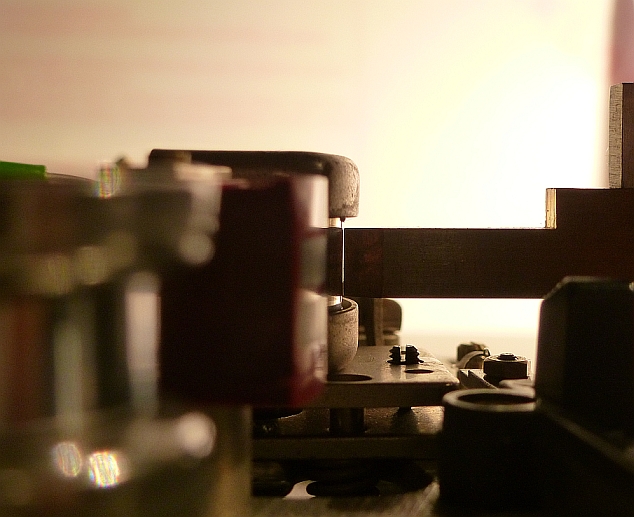

   Einrichten von Kopfträgern Revox A77 / B77 / PR99 / B62  / B67 / A80R / A 81
  Kopfjustage  auf pefekte Bandlaufhöhe und Zenith.

Kopftraeger einrichten

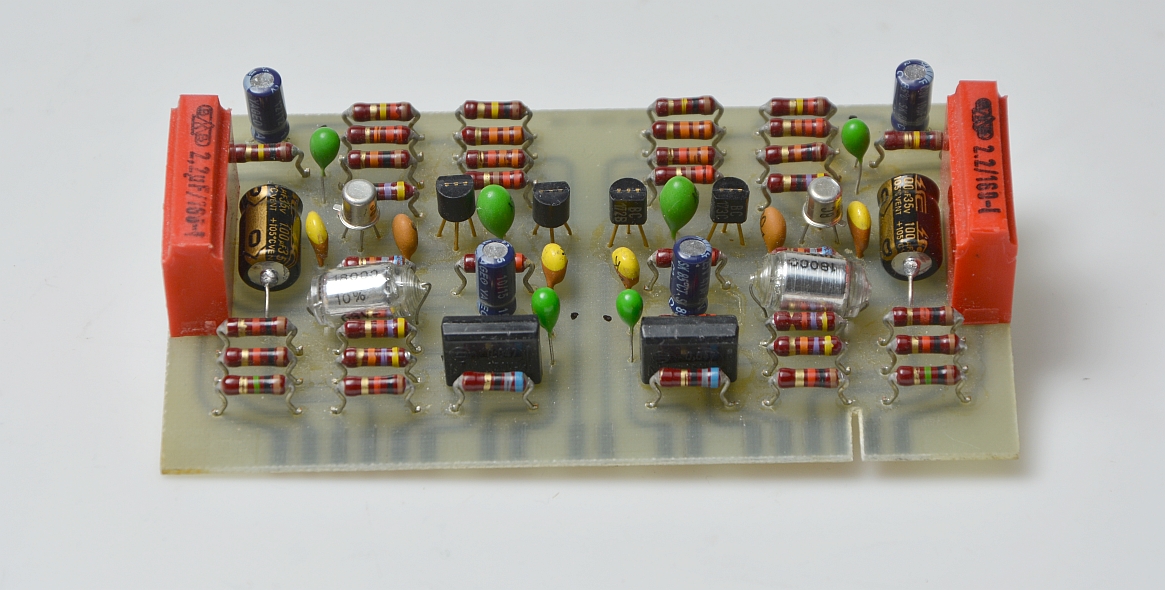

  Reparatur und Restaurierung Verstärker für A80R / A81 / B62

      separate Seite in Vorbereitung

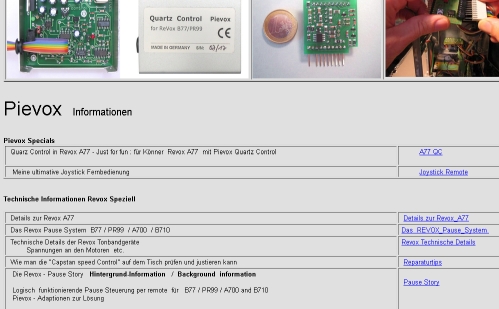

   Informationen zu Pievox Produkten

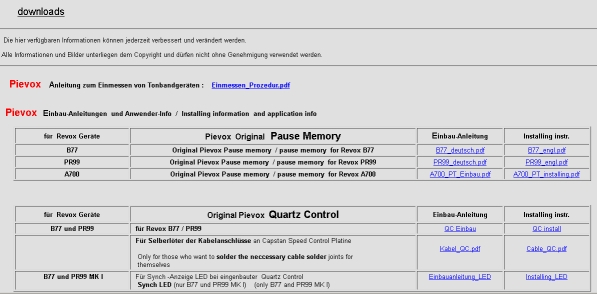

         Einbauanleitungen für Pievox-Produkte / Installing instructions

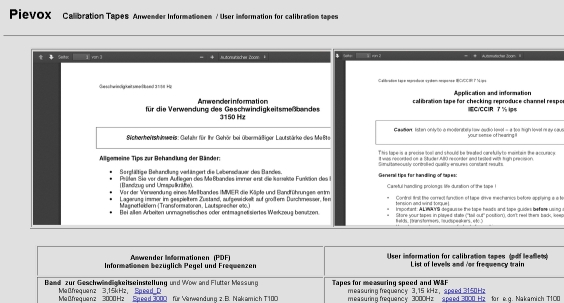

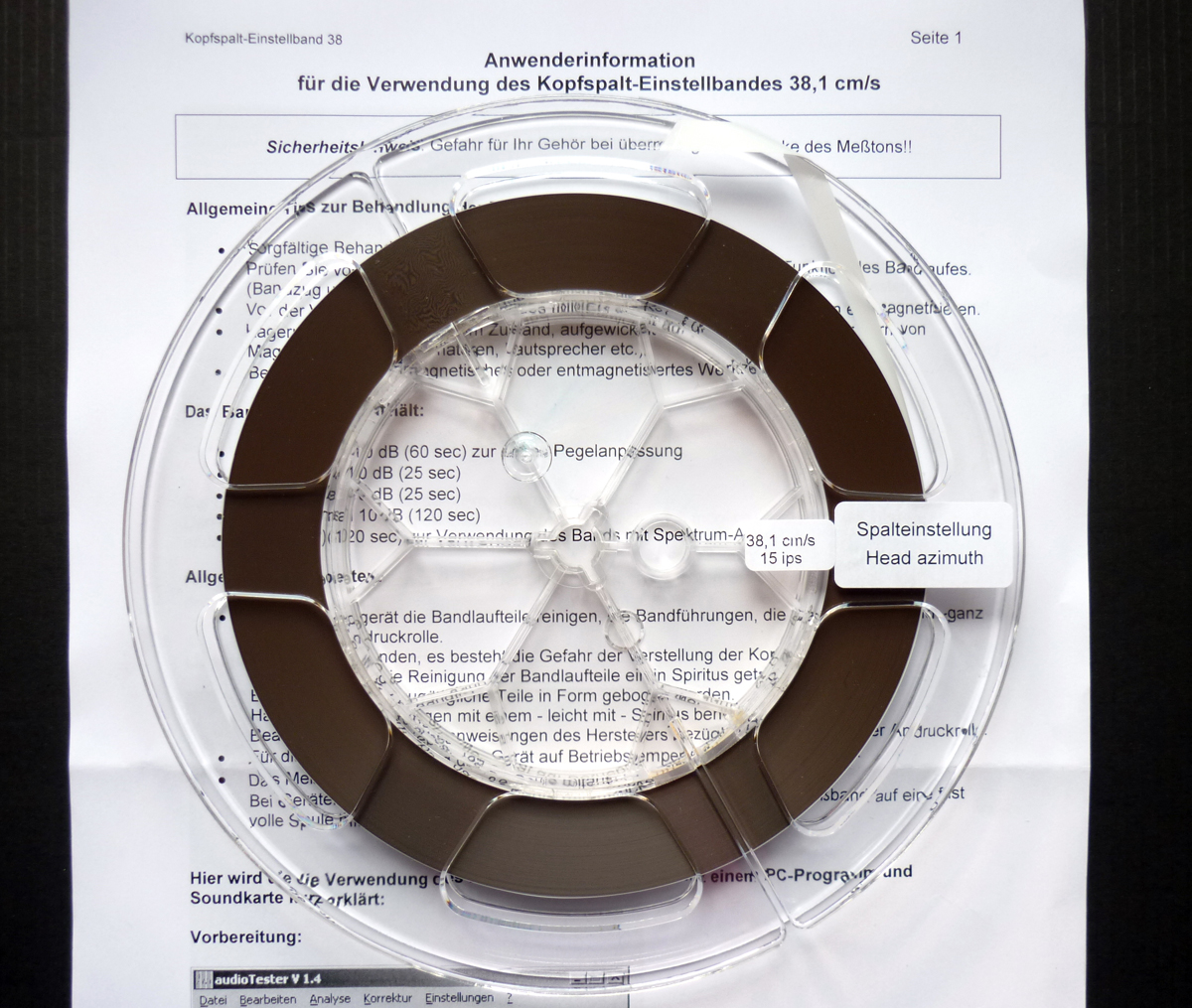

        Informationsblätter zu den Calibration Tapes
                  (nur zur Info - es werden keine neuen Cal Tapes  produziert)
  Einbauanleitungen  und -Berichte










Pievox  Produkte

- Original Pievox  Produkte - sind Entwicklungen für Revox- und Studer- Bandgeräte + Verstärker

z.B.  Original Pievox Pause Memory für Revox B77 / PR99 / A700

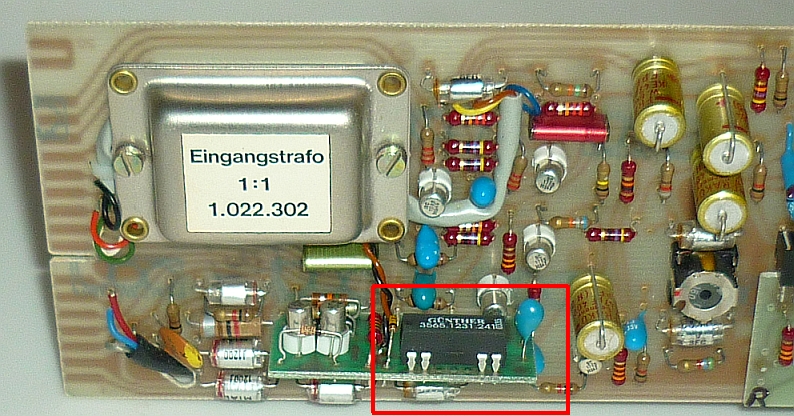

Geprüfte Ersatzmodule Studer A101 in Studer  A80 und B62 Verstärkern (auch als  A 102 verwendbar)
            Cinch Ersatzbuchsen + Ersatzrelais

           Oft kopiert in minderer Qualität - aber billig - billig und mit großen Worten (High End Sprüchen) angeboten.


im Fokus  Mär2023:

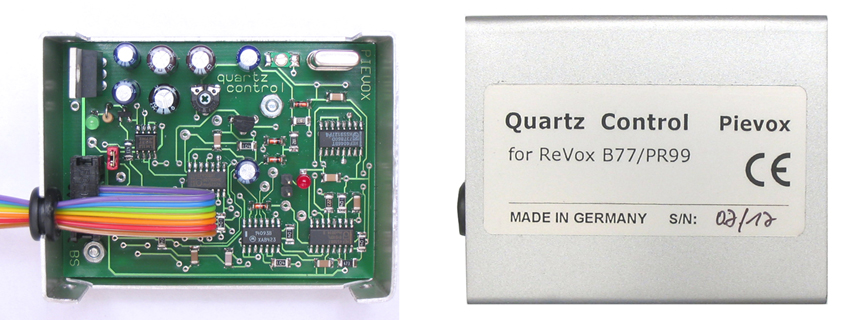

Pievox  Quartz Control für Revox  PR99 und B77  ab Mitte 2023  evtl. wieder als Neuauflage
    mit Capstan Speed Control - Austauschplatine mit fertig aufgelötetem Systemkabel  lieferbar. Der Einbau ist steckbar, es sind keine Lötarbeiten nötig.
Aufgrund weiter bestehender Nachfrage nach der  Quartz Control für Revox  PR99 und B77  möchte ich die Möglichkeit geben, eine konkrete Bestellung vorzumerken.
Der Preis wird leider aufgrund der allgemeinen Preiserhöhungen und Lohnkosten und der kleinen Stückzahl deutlich höher sein.
Weitere  Informationen  zum Produkt  QuartzControl.htm
Einbau-Beschreibung    Einbau PR99 + B77 Quartz Control

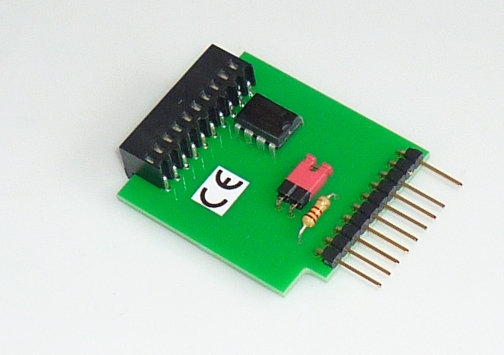

Für Revox B77 / PR99 / A700

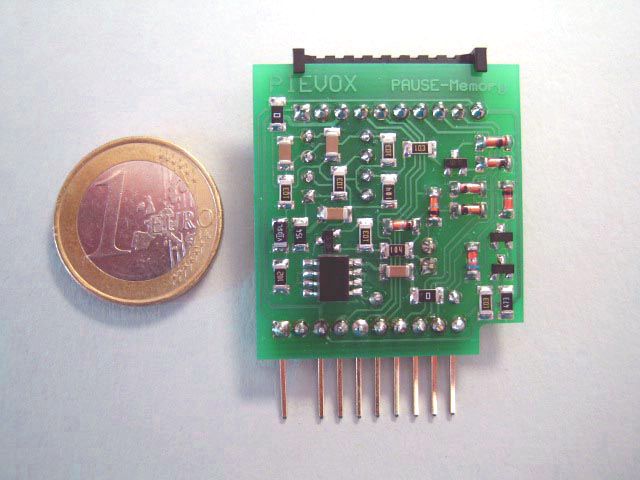

    Die optimale Pausen-Schaltung - kleine Platine mit großer Wirkung - seit 2004 bei Pievox steckbar und wirklich  betriebszuverlässig  !

    Weitere  Info  zur Original PIEVOX Pause Memory   PR99  Pause Memory
     Weitere  Info  zu  Original PIEVOX Pause Memory   B77  Pause  Memory
     Weitere  Info  zu
Original PIEVOX Pause Memory   A700  Pause Memory


Und noch ein Thema  für Studer:
    immer wieder die Frage: Wer repariert die "alten" Verstärker der A80 R / A81 / B62 ?
    Dem Anfrager kann geholfen werden:

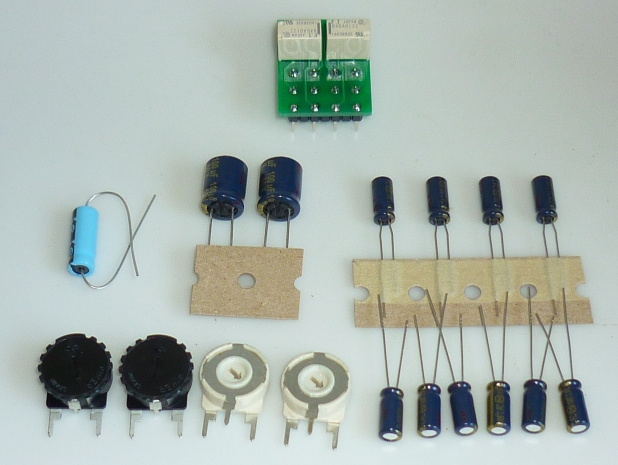

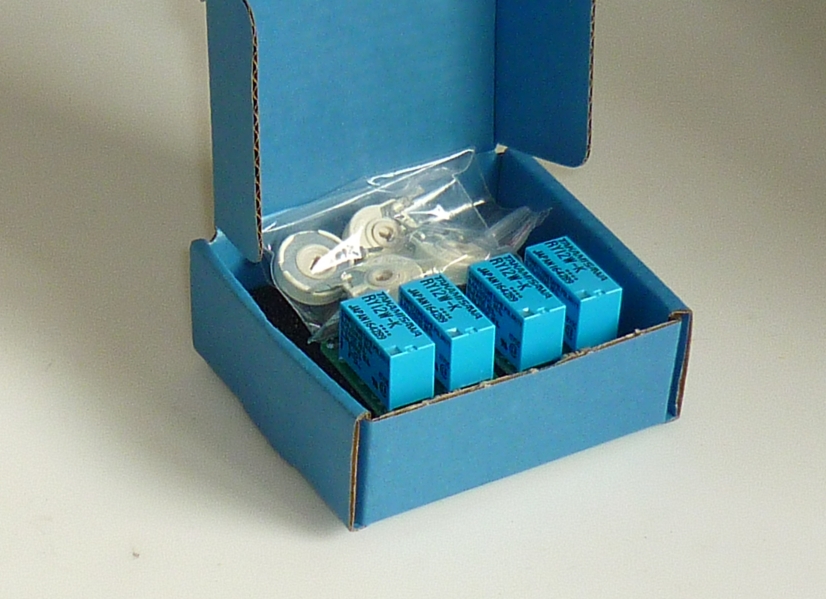

    Für Aufnahme- und Wiedergabe-Verstärker:
    Neue Elkos und Original Pievox  A101 *) - die mit dem angeblich besten Klang - und neue Relais in Oszillator und Aufnahmeverstärkern -
    kurz - das volle Programm - und dazu noch ohne Veränderung der Potentiometer-Einstellungen ihrer Einmessung !
    Garantiert ! Auf Wunsch auch mit original Meßschrieben von einem Bruel & Kjaer Schreiber 2306 mit 1023 Generator.

Wie es abläuft : Sie schicken mir ihre markierten Verstärker ("L" und "R" ) und Oszillator-Platine.
Einige Tage später sind ihre Platinen wieder bei Ihnen - bearbeitet + geprüft und ohne Gefummel.

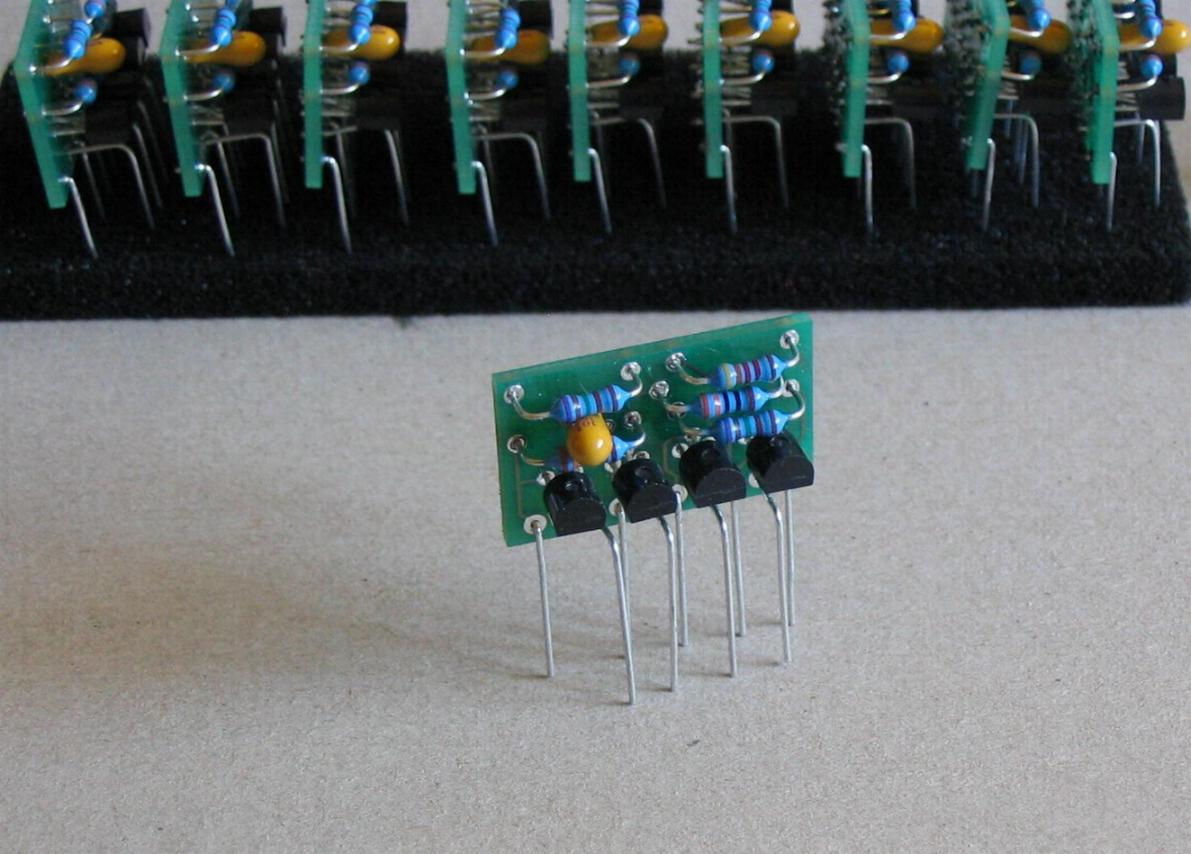

    *) Pievox  A101  Ersatzmodule sind handgefertigt und gemessen bezüglich aller relevanten Daten.  Garantiert !
    Keine SMD - Produkte, die billig gefertigt durch "die Löthölle" mit 250 grdC  geschickt wurden.

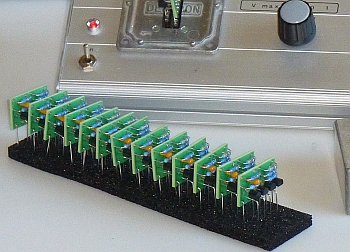

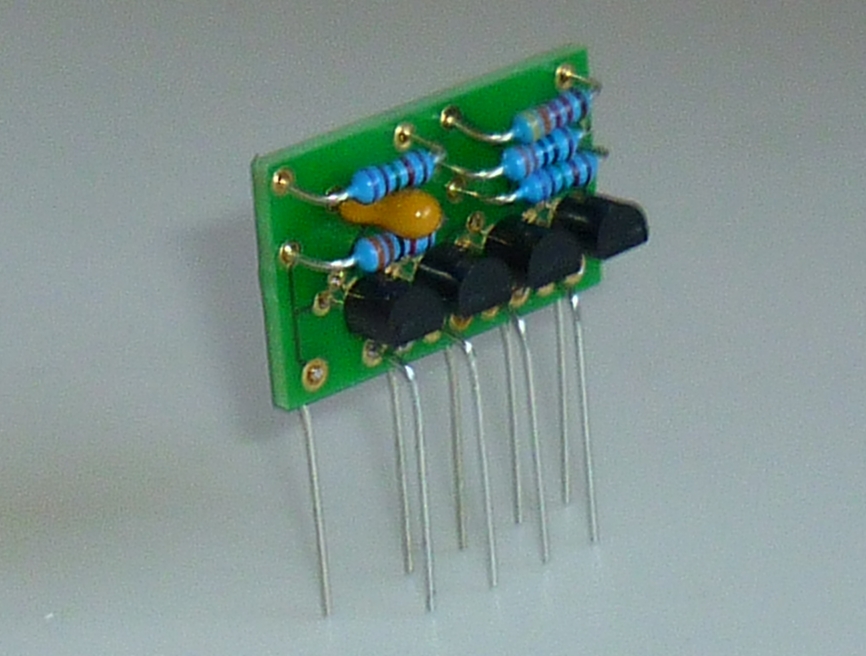

Pievox  A1010 pins einseitig
Pievox_A1012 beidseitige Pins
------------------------------------

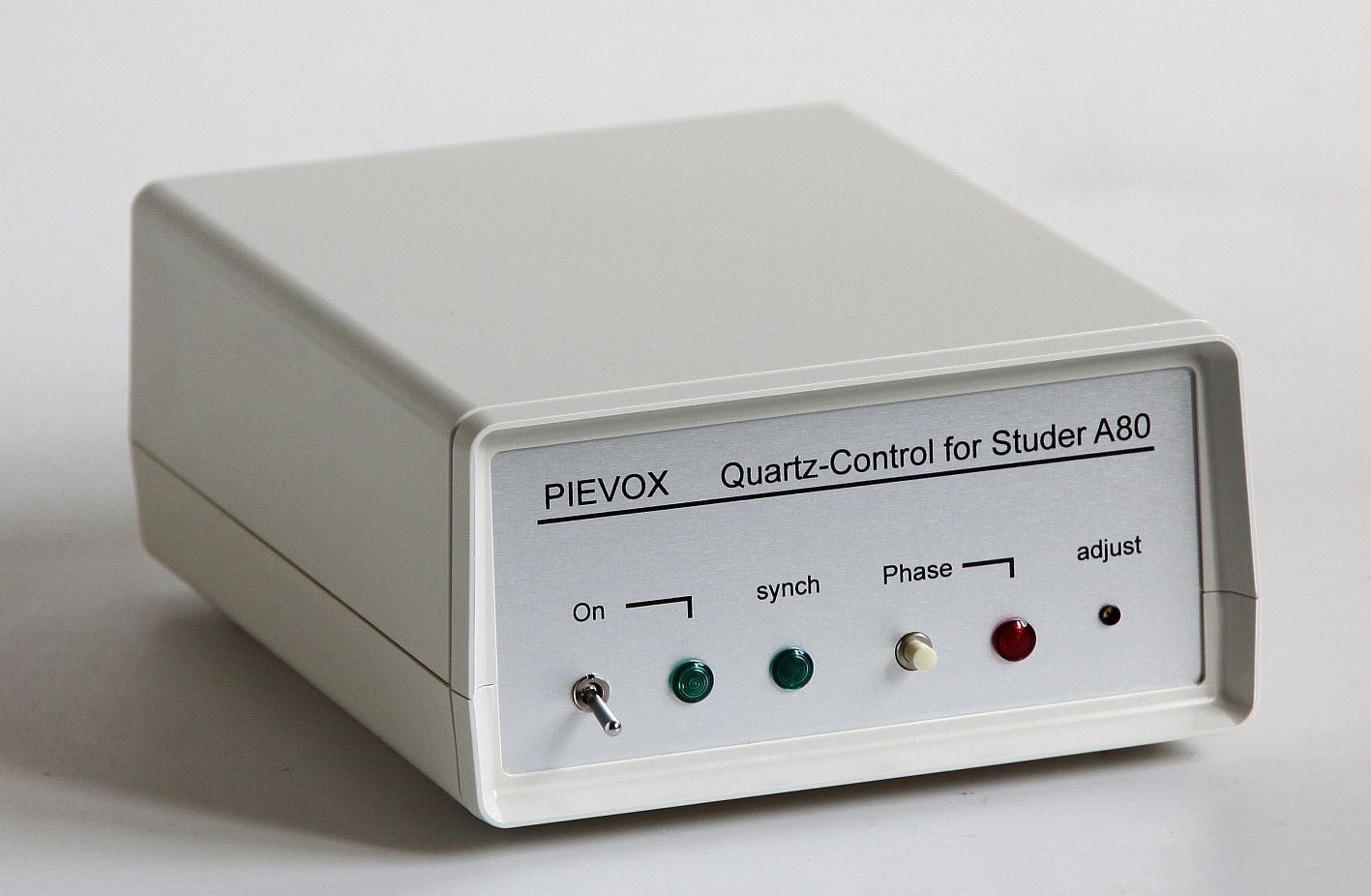

Für Studer  A80 /  A81 etc.   Der  Pievox  Quartz Synchronizer

Jetzt auch quartzgenauer Antrieb  für Studer A80 / A81 !

 Mit diesem extern an der Studer A80 ansteckbaren Zusatz,
     wird die Capstan-Geschwindigkeit der A80 / A81
     bei 19 / 38 cm/s oder 38 / 76 cm/s quartzgenau geregelt, und ist damit unabhängig
  •     von der Alterung frequenzbestimmender Bauteile
  •     von der Temperatur und Einschaltdauer des Gerätes
  •     vom Regelungs-Schleppfehler der A80 Motorregelung
  •     von Netzspannungsschwankungen
Mehr Infos  Pievox_Angebote_Studer






Preisliste + Versandkosten  + Info zu Bestellungen  hier klicken

Einbauanleitungen
für Pievox-Produkte  / Installing instructions  hier klicken


Hochwertige Ersatzteile  für Studer- und Revox Geräte

Original-Revox - Ersatzteile für Revox A77 / B77  / PR99

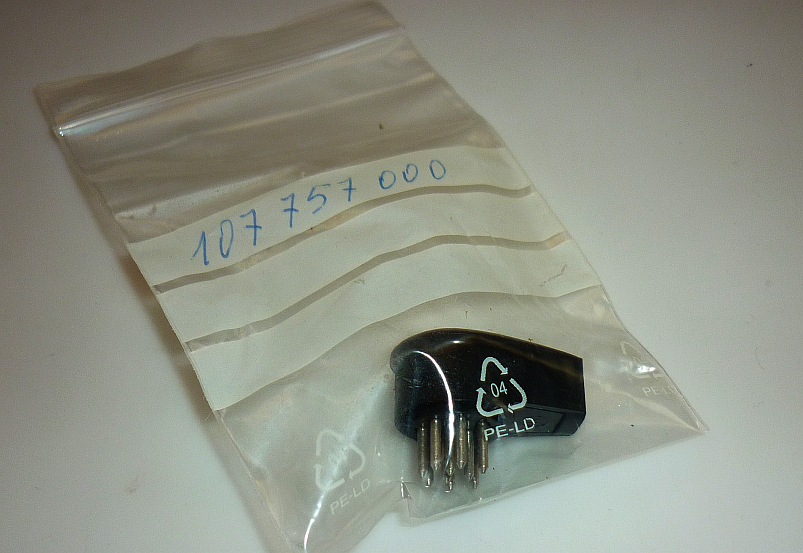

  Blindstecker für Fernbedienung  " WIST 10"  neu  = NOS
      Revox  Nr. 1.077.570

    Der Stecker kann nach Entfernen des Stift 10 auch für
    B77 und PR99 - Fernsteuerungen verwendet  werden !

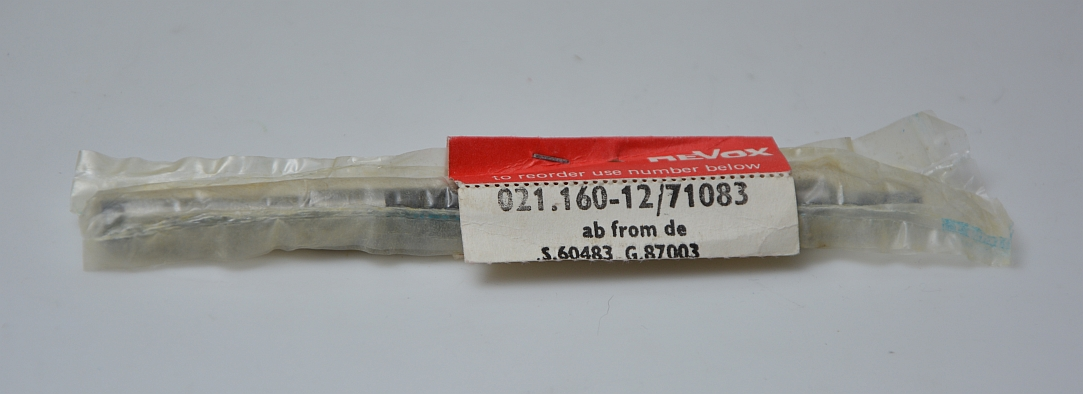

  Capstan Welle  für  A77  9,5 /19        neu  = NOS
       Revox  Nr. 1.021.160-12

     für die "neueren" Capstan Motoren mit Gleitlager

     nach Service Manual auch für Studer B62  passend !

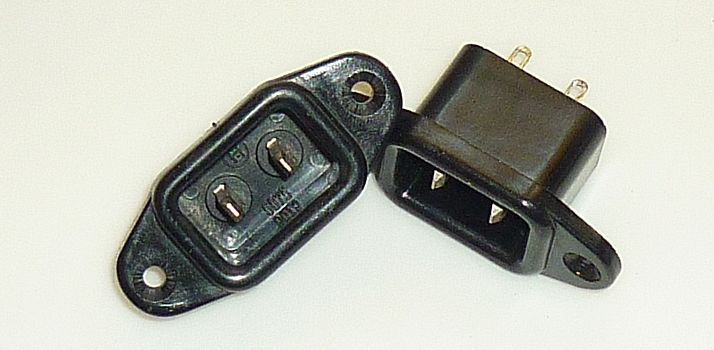

    2pol Netzstecker   für diverse Revoxgeräte

    Revox  Nr. 54.04.0103
    gebraucht / sorgfältig ausgebaut



Manche wichtige Teile gibt es (nach 40.. 50 Jahren) nicht mehr als NOS -Bestand, mußten also "nachempfunden" werden.
Zudem wäre es unsinnig, z.B. ein 40 Jahre altes Ersatzrelais einzubauen, denn die Zeit ist auch am Ersatzrelais nicht spurlos vorübergegangen.
Ebenso bei VU Metern- Ersatz.

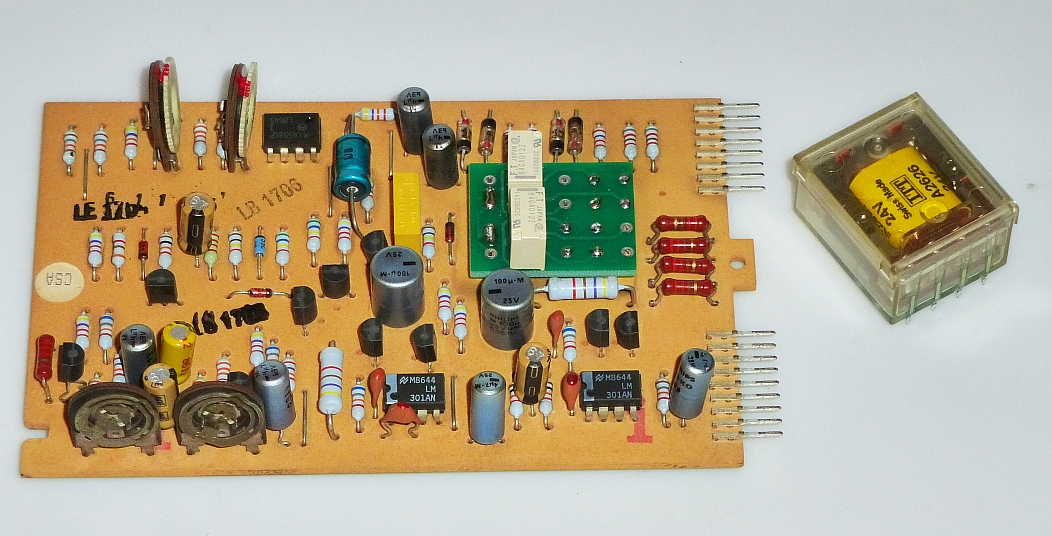

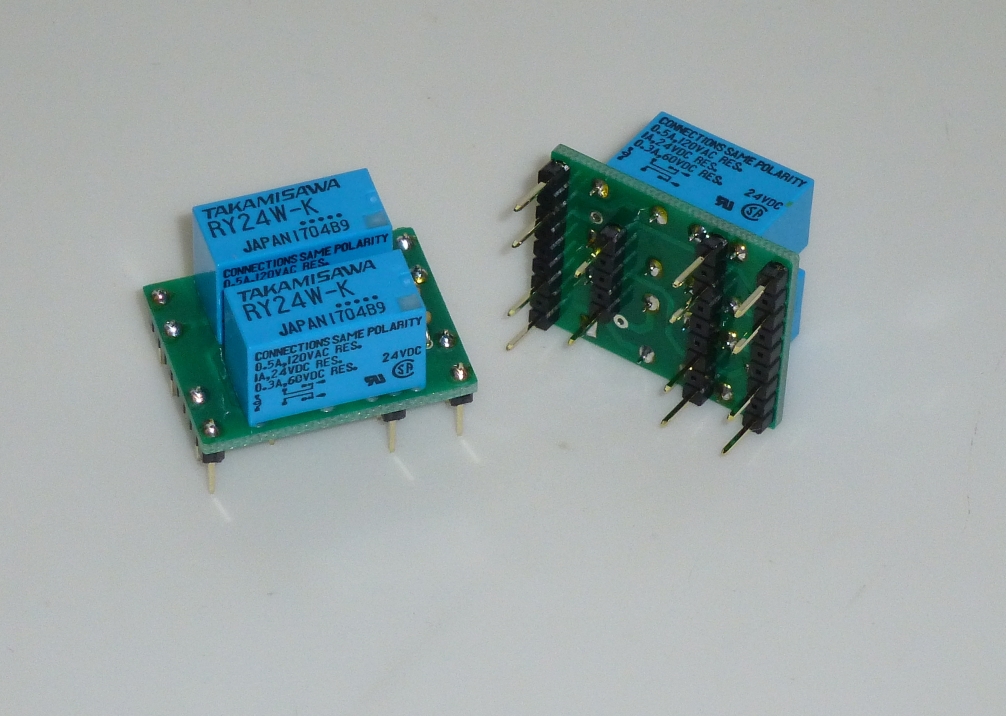

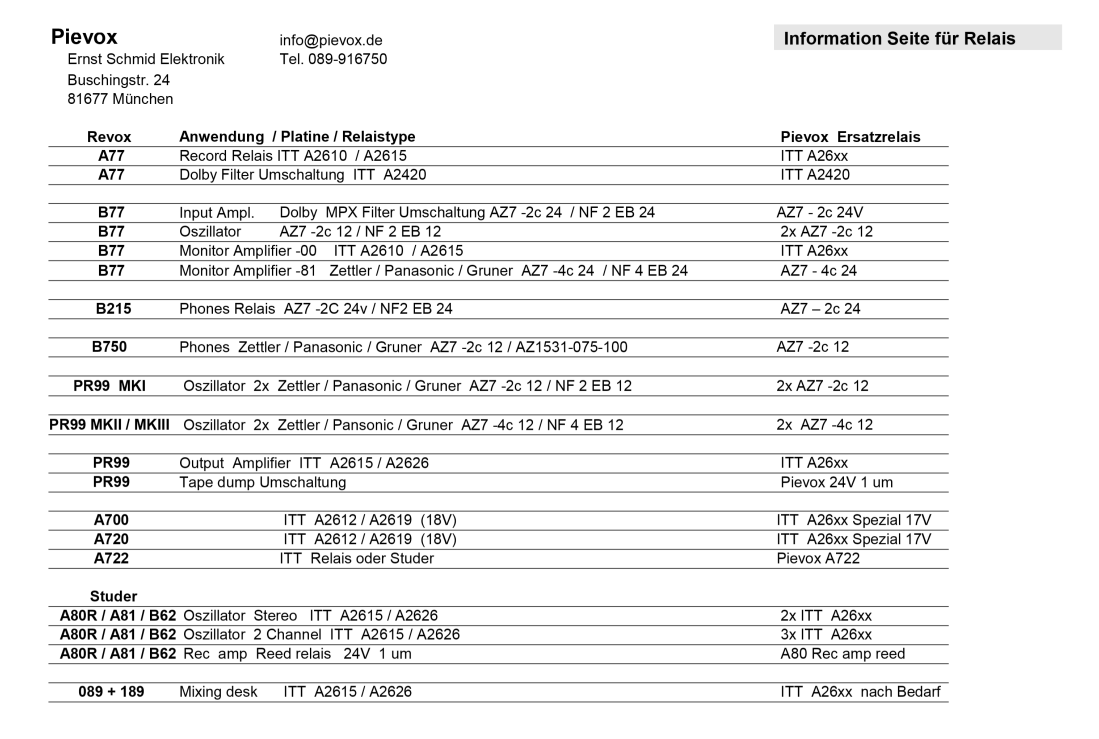

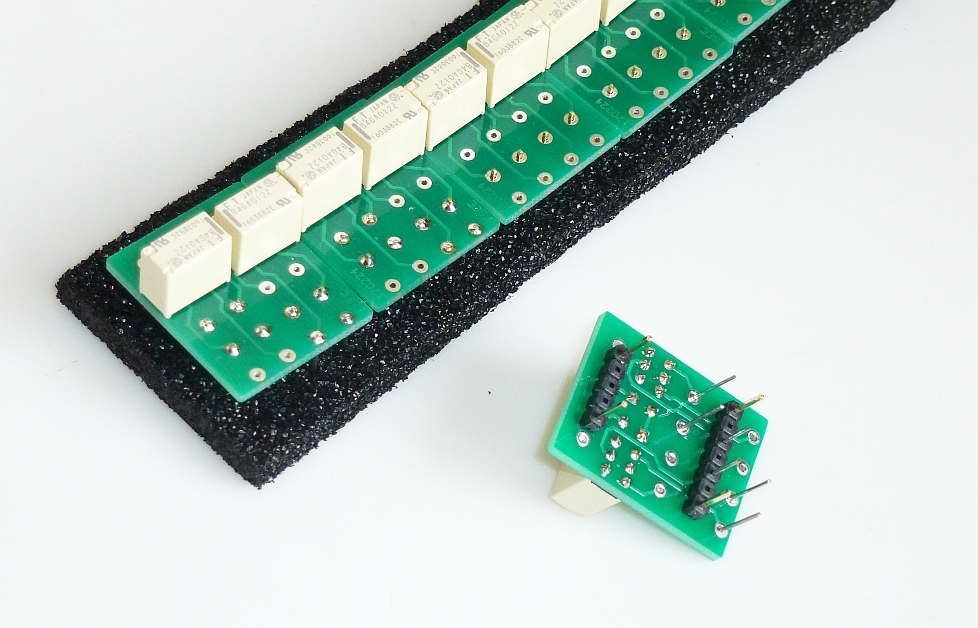

Tabelle der Pievox Ersatzrelais  nach Revox / Studer Geräten

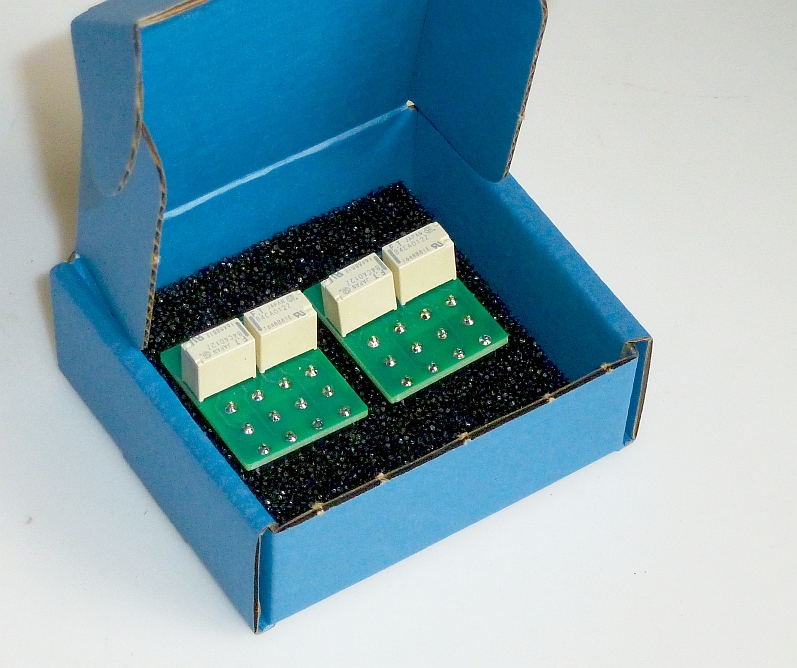

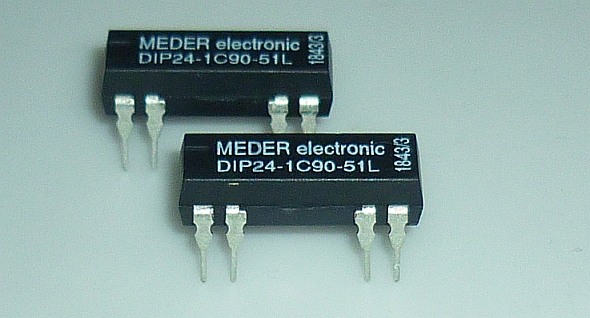

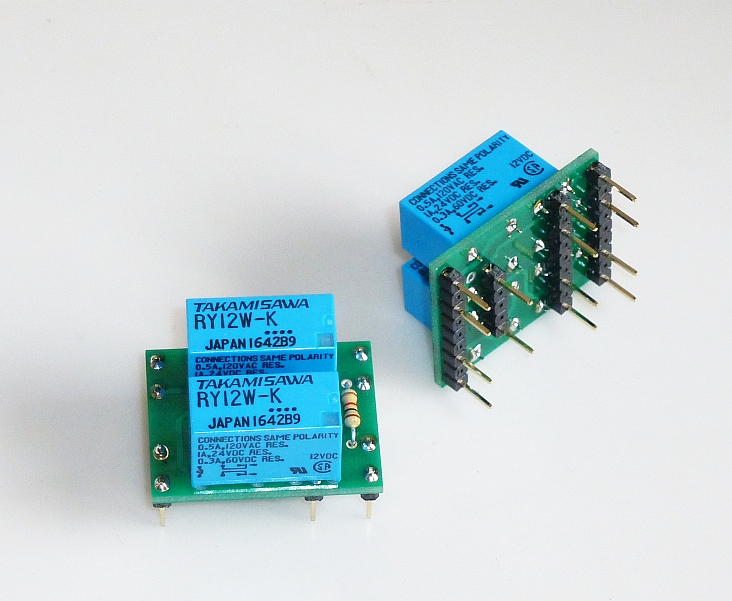

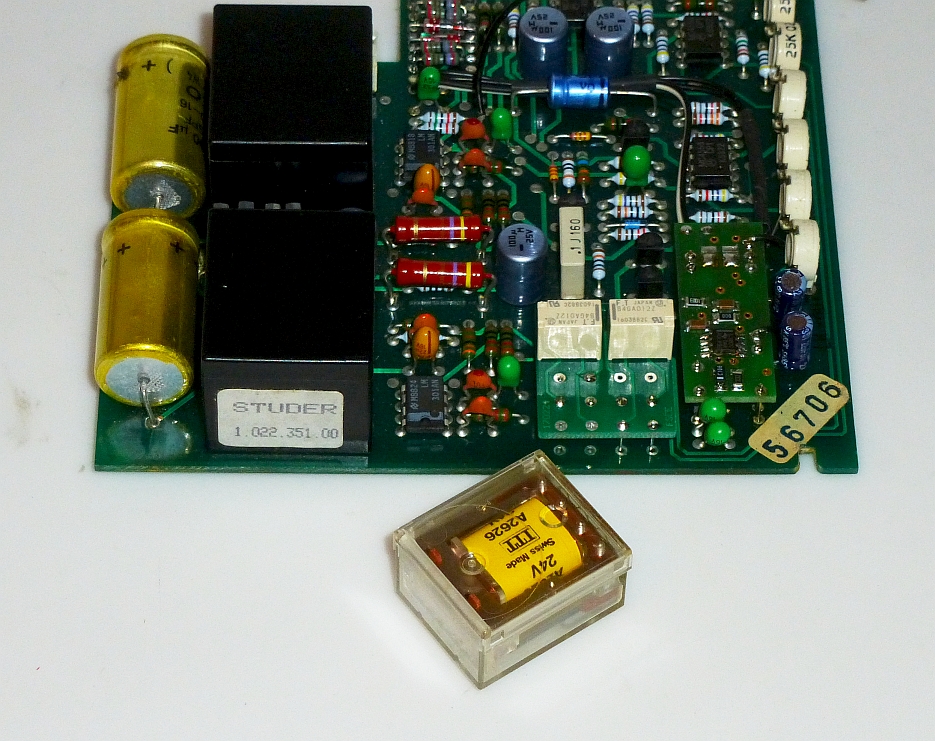

 Pievox Ersatzrelais  für ITT  A2610  / A2615  / A2626 / A2420   und Spezial - A2611 und A2619  für Revox A700 / A720

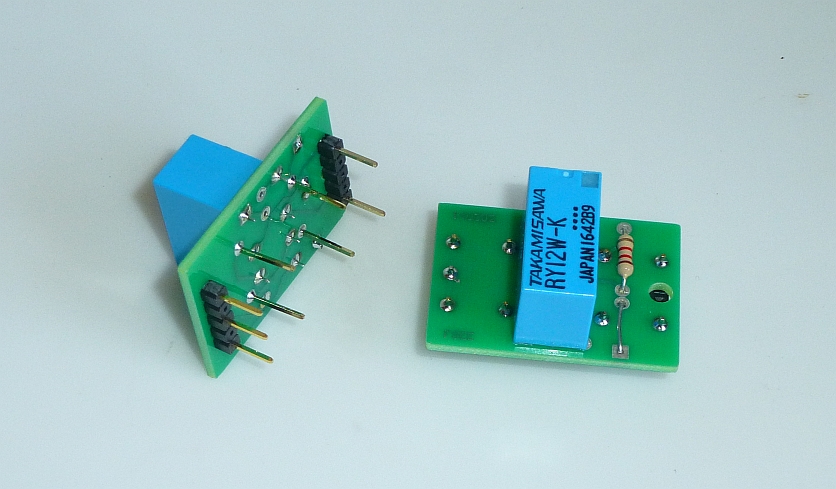

   und weitere   Pievox Ersatzrelais




    z.B. für   AZ 1531-075-100



Hochqualitative Ersatzteile für St
uder
high quality spare parts and accessories for Studer

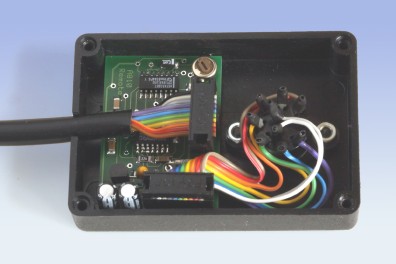

+ Remote adapter für A810 + A807 + A721
Pievox für Studer

Ersatz
teile für Revox / Spare Parts for Revox

Pievox Ersatzteile für Revox

Pievox  Zubehör für Revox
 Pievox
accessories for Revox
+ Remote adapter f. A77 + PR99

Pievox  Zubehör und Geräte für Revox

 z.B. A101 Hybrid-Amplifier + EQ Plugs


  Der  Pievox  Quartz synchronizer für A80  A81 etc.


     Mit diesem extern an der Studer A80 ansteckbaren Zusatz,
     wird die Capstan-Geschwindigkeit der A80
       bei 19 / 38 cm/s oder
38 / 76 cm/s quartzgenau geregelt,
       und ist
damit unabhängig

  • von der Alterung frequenzbestimmender Bauteile
  • von der Temperatur und Einschaltdauer des Gerätes
  • vom Regelungs-Schleppfehler der A80 Motorregelung
  • von Netzspannungsschwankungen

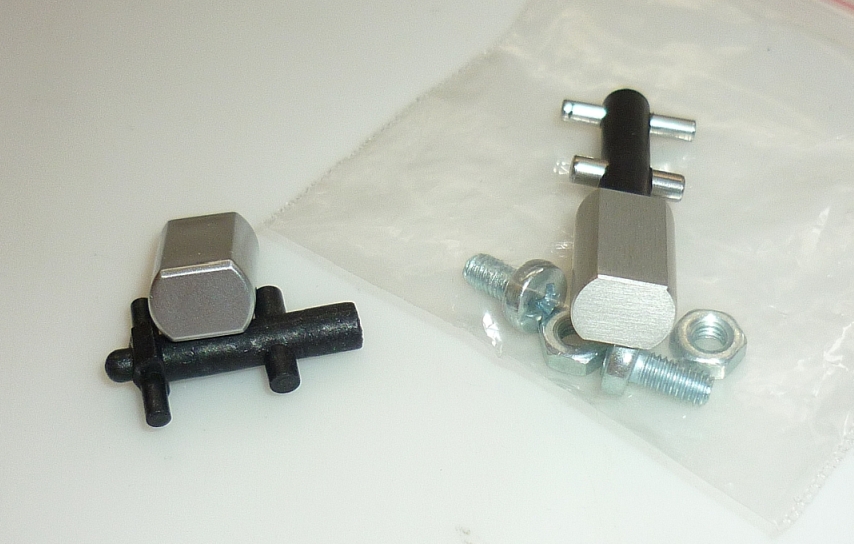

z.B Schalterknebel  in Replika-Qualität !

Schalterknebel  ersetzen

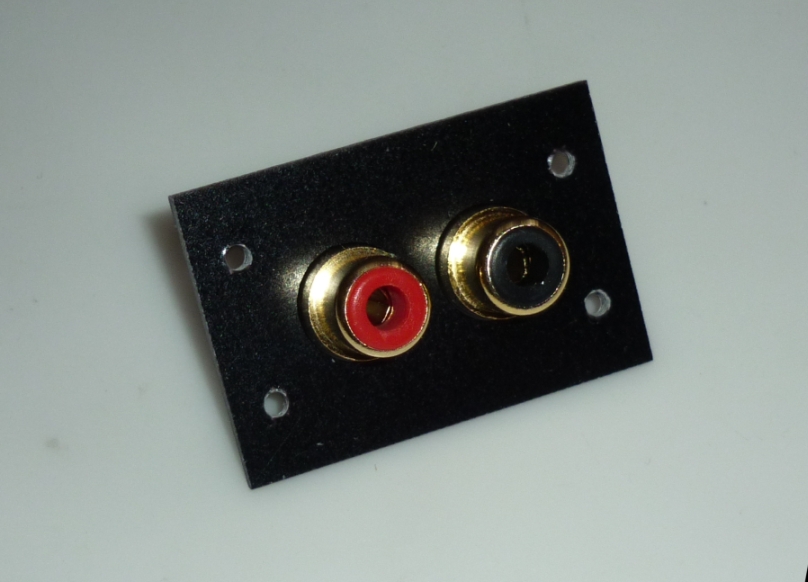

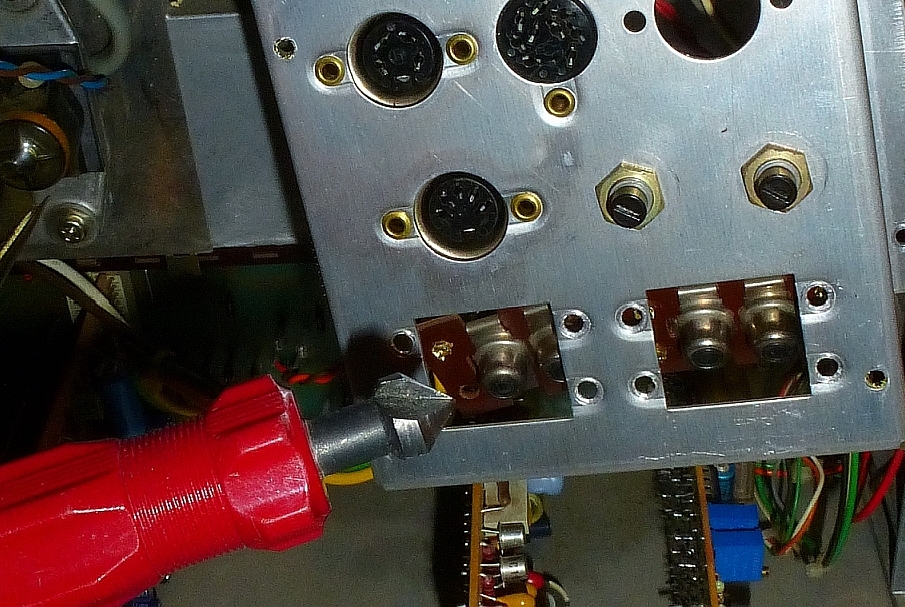

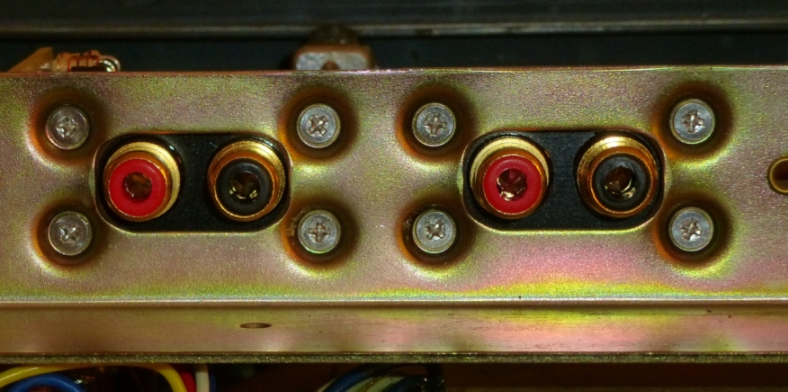

Original Pievox Ersatz Cinch Buchsen
mit Gewinden für problemlosen Einbau
kein Gefummel mit dem Einrichten in den Auschnitten.


Bisher in folgende Revox Geräte installiert:
G36, A50, A76, A77, A78, B77
B710, B750, B760, B780, B739
Einbauberichte

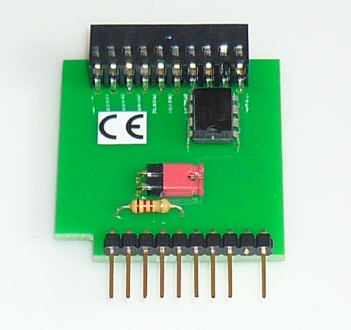

 z.B. Original Pievox Pause Memory
für Revox B77 und PR99

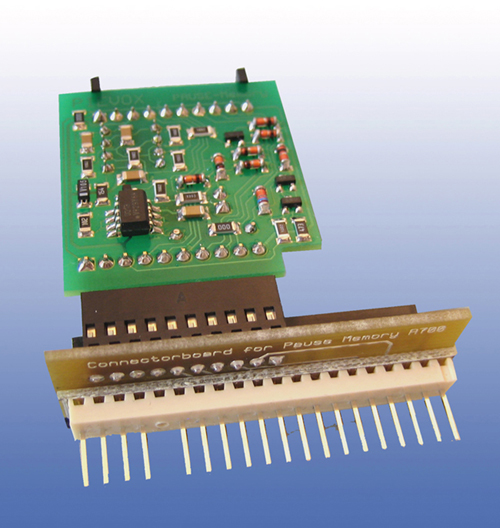

Original Pievox  Pause Memory  für Revox A700




Revox / Studer Geräte

Pievox Ersatzteile für Revox

Pievox Zubehör und Geräte für Revox





Das ist eine technische Homepage
,

die an den Anfragen gewachsen ist, neudeutsch "Work in progress"

   Ja sooochns amoll, wo warrrn denn sie auf der Schull  ???? - fracht mich ein Frangge. ( nein, nicht  der Söder)

    Ich schreibe keine literarischen Texte, sondern technische Texte - und mein oberstes Ziel ist bessere Lesbarkeit,
    deshalb trenne ich Bandwurmwörter
bewußt (entgegen der "Vorschrift").
                Capstanmotoröleinfüllöffnung  =
Capstanmotor-Öl-Einfüllöffnung
    (Gesetzestexte sind nach inversen Kriterien verfaßt: Nicht lesbar, nicht logisch, nicht verständlich... )



    Wenn Sie eine spezielle Frage zu einem Revox -Tonbandgerät haben, und meinen,
    ich könnte die Antwort kennen,  erreichen sie den Chef über Info@Pievox.de.


    Ich bin der Meinung: "Fragen muß man Dürfen" auch wenn es mich mitunter (sehr) viel Zeit kostet.
    Meine Intention dabei ist, daß das WISSEN erhalten bleibt, und nicht die Mythen - und das High End - Geschwätz.



    Für manche Inkonsistenzen meiner Homepage muß ich mich entschuldigen. Ich würde es gerne perfekt machen.
    Es ist mit den mir verfügbaren Tools aber nicht möglich, alle Verlinkungen zu kontrollieren und zu überblicken.
    Also:  Welche Seite verlinkt auf welche Seite(n) zu und hat welche Seite(n) als root ?   Und das macht es bei einem gewachsenen Werk nicht möglich,
    nach Jahren die Vernetzung zu überblicken.
HTML ist eben unfertige Bübchentechnik.
    Wenn Sie mir einen Tip für einen halbwegs gut funktionierenden HTML Editor geben können, bedanke ich mich.


Diese Seite

 stellt  kein Angebot
    und keinen Online shop  dar.


Lieferbarkeit der Artikel vorbehalten

Ein konkretes Angebot für lieferbare Artikel
erhalten Sie auf Anfrage über  info@pievox.de

Gerne können SIe mir auch Wünsche und
Anregungen  über diese Mailadresse
zukommen lassen

Obwohl ich auch Produkte von kooperierenden
"echten" Fachfirmen erwähne, kann ich keine Gewähr
für die Lieferbarkeit derer
  Produkte geben.


     Über  Tonbandfreunde -

     1. Technisch interessierte Menschen, die eben Spaß daran haben, diese computerlosen "simple machines"
          mit den drehenden Spulen  am Laufen zu halten.

     1a  Und noch eine ehrenwerte Gruppe;  die Original - Kompositions-Hörer
          z.B. die  Mozart  Symphonie  Nr. 34   KV 338  komponiert im August 1780 war ursprünglich dreisätzig  (wie auch die "Prager Symphonie"  KV 504).
         Was ich damit sagen will: Wenn man - so wie ich - die Symphonie mal in ihrer dreisätzigen Fassung anhören will,
            einfach nur die drei Sätze von der Platte auf das Tonband überspielen.
        Ja ich weiß, das geht auch mit dem CD Spieler - ich habe auch so einen - der das könnte -  aber bis man das programmiert hat -
            da stehen wieder die Gratulanten für den nächsten Geburtstag vor der Türe.


    2. Die High Ender - die glauben, Tonband  klingt besser.
    3. Die Musiker, die das Tonband  nur als  Soundeffekt - für "fetteren Sound " oder was  benutzen.
    4. Die Geschäftemacher aus vielen Branchen, die auf den Zug aufgesprungen sind und sich mit blumigen
        wohlklingenden Namen schmücken.
        Sie versuchen dem arglosen technisch unbedarften - aber solventen - Zeitgenossen mit viel angelesenem
        High End-  Blah Blah etwas Hokus pokus zu verkaufen, z. B. audiphile Kugellager  für die Wickelmotore
        Bypasskondensatoren in der Motor Drehzahlregelung + OFC -freie  Kabel und anderen High End Käse.

--------------------------------
Die Zielgruppe dieser Seiten sind die unter 1 und 1a  beschriebenen technisch und musikalisch  interessierten Menschen,
die eben Spaß daran haben.

Mit ist schon klar, daß ich da vielen ambitionierten Bastlern und Quereinsteigern  der Gruppe 4  z.B. Maurer, Saunabauer und anderen Berufsgruppen  Unterstützung leiste, die dann mit meinem Wissen Geld verdienen oder gar meine Geräte "nachempfinden" und auch den Produktnamen und Bezeichnungen übernehmen ....

Die Alternative wäre, das Wissen verfallen zu lassen, was ich aber nicht so besonders gut finde.

In der Hoffnung , daß Sie sich gut unterhalten beim Schmökern auf der Seite von    Pievox  /  Ernst Schmid Elektronik !


Aufgrund einiger Anfragen:

Ich führe keine Auftrags-Reparaturen
an Revox Geräten aus !!!



Wirklich qualifizierte Reparaturadressen
stelle ich auch nicht mehr zur Verfügung,
s
ondern auf Anfrage "nur" noch paar Tips,
um die Abzocker von den Fachleuten zu unterscheiden.




Gedanken zur Entscheidung - Tonbandgerät - oder besser nicht?
Einige Argumente ..

  Braucht man eigentlich heutzutage ein Tonbandgerät ?
Ein Leben ohne Tonbandgerät ist möglich....
na ja, sinnlos ist es nicht , aber
schöner ist es schon mit den drehenden Spulen.

Man muß Wissen, worauf man sich einläßt.
Es ist ein Oldtimer und braucht Pflege und Zuwendung
und verursacht Kosten  .... wie ein Haustier.




Zum Gedenken:  Am 1. März 1996 verstarb Willi Studer

anniversary 2016 :   1996 Willi Studer dies on March 1st.


Die unter seiner Leitung entstandenen Geräte leben fort....

2022 war Jubiläum 55 Jahre  Revox A77


1967 -  auf der IFA in Berlin:   Außenminister Willy Brandt startet symbolisch das Farbfernsehen in Deutschland.

  Von  Studer / Revox wird  "das Tonbandgerät"  Revox A77  vorgestellt.

    Während die Farbfernsehgeräte von damals schon längst auf den Wertstoffhöfen angelangt sind
    und zerlegt wurden,  laufen die Revox A77 noch immer .... wie neu und mit bester Tonqualität.


Für ein Consumergerät ist das ein wirklich unglaubliches Alter.
Klar, brauchen sie ein bißchen Service und Zuwendung - aber dann ....

Meine Anmerkungen zur Revox A77
Anmerkungen


Zur info   Neue VU-Meter für Revox A77
Paßgenaue - fast Originale VU-Meter aus Neufertigung  habe ich bei "Nagravox" in  Australien gesehen.
Die Preise sind kein Sonderangebot, aber verglichen mit den Preisen,  die für ausgeschlachtete VU-Meter hier verlangt werden,
mit dem Risiko, daß die morgen klemmen, doch überlegenswert.   Keine eigenen Erfahrungen - ohne Gewähr.


Geräte und Zubehör für STUDER Bandgeräte + Mixer  Pievox-Studer

Accessories / spare Parts  for STUDER Tape recorder + mixing desk  Pievox-Studer
Ersatzrelais  für ITT  A2610  / A2615  / A2626 / A2624 / A2420
 Ersatz-OP-Amps  für  A101
Quartz -Control  für A80R (RC) / A81 / A80 VU MK I...IV

Spare relays for  ITT A2610  / A2615  / A2626 / A2624 / A2420
Spare
-OP-Amps  A101
Quartz -Control  for A80R (RC ) / A81
/ A80 VU MK I...IV


Jetzt  mache ich auch mal einen Blog - ganz modern.

2021_0613
Habe mal wieder über die Ebay Angebote betr. Revox A77 geschaut.
Der Anbieter der neuen A77 Revox Endstufen "mit Einschaltverzögerung" ist wieder weg. Schade.
Auch der Anbieter des electronic counters für A/B 77 mit dem Radl ist wieder weg. War ein Produkt aus dem 3D- Drucker - Lebensdauer ???
Allerding vom Ansatz innovativ mit der Berechnung der Realzeit aus Banddicke und Spulen-Durchmesser.
(Wenn es denn funktioniert hat - denn ganz so einfach ist die Sache dann doch nicht, wegen der Luft). War wohl nicht "der Bringer".

Andererseits ist auch ein Schmarren, an einem 50 Jahre alten Gerät marginal verbessern zu wollen - oder nur
stillos Kosmetik zu betreiben. (LED Display in einem Gerät von 1967 !)
Und wer wirklich einen Real-Time Counter braucht, der ist - ohne jedes Gebastel - mit einer schönen PR99 MKII oder MKIII bestens bedient.

Neu im Angebot ist ein Schweizer, der (schlechten + minderwertigen) Ersatz für ITT Relais  A2610 /2615 / 2626 anbietet, (er verschleiert die Relais, die er da verbaut... )
und auch Cinchbuchsen mit Widerständen für B77.
Weitere Angebote sind - in meine Augen - Unsinn - wie electronic counter  für A77 / B77.
Und  dann gibt es noch neue A77 Wiedergabeverstärker mit Einschalt-Verzögerung und Kabelverhau.
Wie zuverlässsig diese Sache funktioniert ->  Ausprobieren.

Im neuen Angebot ist aber auch absolut überflüssiges Zeugs wie "neu gefertigte Platinen für die Revox A77".
Da ist der Geschäftsmann schon sehr präsent. "Wenn mir nichts mehr einfällt, dann baue ich halt 50 Jahre alte Sachen nach."
Zur Gewinnung  der seltenen Bauteile wie Steckerleisten und Spulen schlachtet er scheints Original-A77 Platinen aus.
Sinnvoll oder nicht ? ... eher nicht. Viel Aufwand für Nichts, denn es gibt bei einer von Revox /Studer
berechneten Stückzahl aller Varianten der A77 ca. 500 000 Geräte.
Angenommen - nach 50 Jahren sind 10% noch Betriebsfähig, wären 50 000 Geräte.
Man schmeißt ja eine Revox A77 nicht einfach weg!
Die Hälfte wird noch genutzt, ergibt 25 000 Geräte ! als Ersatzteilspender.
Was will man mehr!
Das ist auch das Bild, das man über die Ersatzteil - Angebote gewinnt - es herrscht kein Mangel - alles ist verfügbar.
Einige Originalteile sind sogar auch noch neu von der "echten" Firma Revox in Villingen - nicht von den Etikettenschwindlern - erhältlich !
Das toppt jeden anderen Hersteller von Consumer-Elektronik!

Also nach der Devise - "Wenn mir nicht Neues einfällt, baue ich einfach billiger nach, was andere machen",
dann sind es zwar noch mehr Anbieter, aber der Kunde kauft eh das Billigste, er merkt es er nachher, welchen Sch...  er für sein Geld gekauft hat.
-------------------------------------------------------------------------------------------------

Blog Archiv  ist noch leer


Pievox
Informationen

Immer Aktuell : Pflegehinweise für Andruckrollen
Pflegetips als PDF


Was tun bei Gleichlauf-Schwankungen
 bei  A77  / B77 / PR99 ?

Gleichlaufschwankungen

Pievox

Produkte / Ersatzteile und Verbesserungen
für Revox    Tonbandgeräte   A77 / B77 / PR99
für Revox    Verstärker A50 / A78 / A722
für Revox    Tuner  A76


Products  Improvements  and accessorys
for Revox     Tape recorder A77 / B77 / PR99
for Revox      Amplifier  A50  / A78 / A722
for Revox      Tuner  A76


Unten finden Sie eine Tabelle der Pievox Produkte
auch für Studer - Geräte  und
nach Produktgruppen sortiert


Pievox

Meßmittel zur Instandsetzung
von Tonbandgeräten für  Profis oder versierte Amateure

+ Moderne Methoden in der Reparatur von Tonbandgeräten

z.B. Wiedergabe-Frequenzgang
justieren mit der Einspeise-Methode

Den mag flux Level  aus dem Bandmaterial
ableiten : PDF

Informationen
zur allgemeinenTonbandtechnik
und speziellen Revox + Studer Geräten

+ Moderne Methoden in der Reparatur von Tonbandgeräten

+ Reparaturtips für Revox Verstärker A50 / A78


Calibration Tapes

Die folgenden Daten dienen nur der Information!
Die Produktion der cal-tapes wurde beendet.

  Pievox Cal tapes



für / for  Revox Tape recorder
A77 / B77 /  PR99 / A700

für / for  Revox  Verstärker / Amplifier
A50 / A78 / A720 / A722

für / for Revox Tuner A76 MK I...  MKIII
nur noch Cinch-Buchse lieferbar !

Für Revox - Geräte
allgemeine Teile   z.B. Schalter-Knebel

für / for  Studer
B62 / A80 / A80R / A81 / A810 / A807 / A72
1
089 / 189



Information-Seiten / pages

Zur Tonband Technik


Und für die analoge Phono-Fraktion
habe ich hier
ein paar Anmerkungen zur
Schallplattentechnik und zur  RIAA- Wiedergabe-Entzerrung zusammengeschrieben
Schallplattentechnik

Einbauanleitungen Installing instructions

für Pievox Zubehör und Verbesserungen
für Revox und Studer Geräte



Download Info Blätter   /  leaflets

für Pievox  Calibration Tapes





An meine Plagiatoren und Ideendiebe: EIGENES DENKEN ist durch Nichts zu ersetzen.

Das Pievox - Original scheint zwar etwas teurer, ist aber durch sorgfältige Konstruktion und Fertigung
sowie durch überlegtem und zweckmäßigem Design haltbarer und damit durchaus den Preis Wert, damit tatsächlich "Preiswerter".



Und noch ein Wort an meine Interessenten:
Ich finde es höchst unfair, sich bei mir stundenlang Rat und Auskünfte abzufragen,
und dann das billigste Angebot beim "privaten" Konkurrenten kaufen.



Mein Ziel ist, nur wirklich sinnvolle Verbesserungen zu entwickeln und anzubieten,
        keine High End Spinnereien, Show Bling bling,
        und auch keine zeitfremden Hybride wie LED-Counter für die A77, denn zur Zeit der A77 gab es noch keine LED im Handel.


Also, was halte ich für "sinnvolle" Verbesserungen und Ergänzungen ?
Sinnvolle_Verbesserungen

Über Schnäppchen bei Ebay :  Mal am Beispiel der Ersatzrelais  für die  Revox A722  Endstufe

Es ist ja scheint zunehmend in Mode, daß in Ermangelung eigener Ideen einfach meine Artikel kopiert und mit minderwertigen Bauteilen nachgebaut werden und über Ebay verhökert.
Der Kunde  ist der Gelackmeierte, denn er erhält nun wirklich kein "Schnäppchen", sondern für seine Zahlung minderwertige ungeprüfte Ware.
Wer  in seiner Revox A722  diese Platinen mit den chinesischen Billigrelais einbaut,
der kann das Gehäuse gleich offen lassen, denn in absehbarer Zeit wird er wieder neue Relais einbauen müssen.

Was ist der Unterschied der Pievox Relais :
Pievox Ersatzrelais sind fachlich solide Konstruktionen + hochwertige Marken-Relais mit vergoldeten Kontakten, 2x parallel geschaltet
Die Qualitätsstufe der Relais ist für Industrie- und Produktionsmaschinen und Kommunikationssysteme.

Gemessene  niederohmige Kontaktwiderstände, keine Katze im Sack wie mit Billigrelais.   Mehr Info zu Pievox A722 Relais



Kunden- Kommentar  /  customer comments
By the way I just received and installed the relays and these are really great !
I was about to become crazy because of the scratching noise continuisly recorded by my MkII HS machine, and the new relays solved everything !




Beispiel  für Set Angebote  und Versandpackung

Set  für B77  Monitor-Amp Platine
mit Elkos  und neuen Potentiometern
2 stck  ITT A26xx  Relais  z.B A80
Oscillator  Stereo
Set für PR99 MKII Oszillator
mit Cermet Pot
Versandpackung
Set PR99 mit Cermet pot



Gruppe
Pievox  Produkt  / Product
Anwendung / Application
AZ7-2C 12DE
NF 2 EB 12V

auch  als
24V Version
erhältlich zum Ersatz  von   AZ7-2C 24DE
NF 2 EB 24V

Ersatz Relais / spare relay

z.B.  im  Revox  B77 + PR99 MKI  Oszillator
    (auch als Set mit  4 Stck neuen Cermet Bias Pot  erhältlich)

  im Revox  B750  als Phones Muting Relais


  Die  24V Version der Relais ist  z.B.  für die  B77 Dolby - Input  amps
   und andere Anwendungen mit 24V Ansteuerspannung  geeignet.
AZ7- 4C 12DE
NF 4 EB 12V
Ersatz Relais / spare relay
im  Revox PR99 MKII  + MKIII   Oszillator
     (auch als Set mit  4 Stck neuen Cermet Bias Pot  erhältlich)

ITT A2610
ITT  A2615
ITT  A2626
24V  4 um

Spezial vers.

A2611 und A2619 für Revox A700 / A720
Ersatz Relais /  spare relay


 in Revox  B77  output amp
 in Revox  PR99  Line out amp
 in  Studer  A80 R / A80 RC  / A81 / B62    Oszillator 2 CH  und Stereo
 in  Studer  M
ixing desk   089  und 189 input Umschaltung


AZ7- 4C 24DE
NF 4 EB 24V

Ersatz Relais /  spare relay
  in  Revox  B77  output amp  version   .81
 Reedrelais
  24V  1um
 DIL -Reedrelais  24V   1 Stck pro Kanal


  für  A80R (RC)  A81  / B62   Record amp


   ITT  24V
 Lautsprecher Ersatz Relais  erforderlich  1 Stck pro Kanal

  für  die Revox A722  Endstufe

  Sinnvoller Weise ersetzt man beide Relais, wenn man das Gerät schon mal offen hat.  Besser werden die Kontakte nicht mehr

   Im Unterschied zu Angeboten von Mitbewerbern:

Optimale Konstruktion und hochwertiges  Relais mit
   vergoldeten Kontakten, 2 x parallel geschaltet
   gemessene Qualität des Kontaktwiderstands
   Breite verzinnte  Leiterbahn mit soliden Lötpins
   Mehr Info zu Pievox A722 Relais
 ITT  A 2420
  24V  2 um

  z.B.  in der Revox  A77 Dolby MP-  Filter Umschaltung
         und  B77 Dolby










            Für Studer - Geräte

Studer A101
Studer A102

  techn Info  Studer A101  für  Studer A80 R (RC) / A81 / B62 /  Mixer 089  und 189

  Pievox Ersatzmodul / Pievox Spare A101 =  A1010   Link
  A1010   Pins einseitig der Platine  ausgeführt

  Pievox Ersatzmodul / Pievox Spare A101 =  A1012   Link   A1012   Pins beidseitig der Platine  für bessere Montage z.B. A80



EQ PCB
 4 Stck  leere Platinen für Entzerrungs-Komponenten zum selbst bestücken
   nach Wahl   (2  für Rec amps  2  für Reproduce amp)
 für  Studer A80 R (RC)  A81  B62
    EQ PCB empty

 4 empty PCBs  for stuffing according to your needs
    (
2  für Rec amps  2  for Reproduce amp)
 for Studer A80 R (RC)  A81  B62



A810
Remote Adapter für die Steuerung  der Studer A810 mit Revox B202

A807 Remote Adapter für die Steuerung  der Studer A807 mit Revox B202
 B67 Remote Adapter für die Steuerung  der Studer B67  mit Revox B202   nicht mehr lieferbar - ausverkauft  -  sold  out



A80 R  (RC)
A81

  Quartz Control für  Studer A80R /  A80VU MK I  / A80VU MK II  /  A81   Info A80 Quartz Control

  Quartz Control  synchronizer for  Studer A80R  /  A80VU MK I  /

A80VU MK II  /  A81
  Info A80 Quartz Control

Für Revox Geräte  allgemein



Ersatz Schalter-Knebel  für Revox
Geräte  B77 / PR99 / B710 / B740 / B750  / B760
(nur Signal-Schalter - nicht  Netz-ein / aus -Schalter ! )
Da der Kunststoff der Schalterknebel der Revox Geräte  B77 / PR99 / B710 / B740 / B750  / B760 mit dem Alter immer spröder wird,
ist die Gefahr groß, daß bei übermäßiger Belastung der Knebel bricht.
Die Lösung ist, den Knebel in Metall nachzuformen.      Das macht mein Zulieferer in "Restauratoren-Qualität",
d.h.  durch sorgfältige Fertigung  ist der Knebelkopf vom Original nicht zu unterscheiden.
Aber - Augen auf -  denn es gibt auch andere - weniger präzise - Nachformungen !






links  der gebrochene Original - Revox Knebel  -   rechts daneben der präzise nachgeformte Metall-Knebel in Replika-Qualität

     Montage des neuen Knebels
Beschreibung  PDF



PIEVOX  Ersatz Cinch- RCA -Buchsen für Revox Geräte


zum 1:1 Austausch ohne großen mechanischen Aufwand
Auch hier werden wieder rund um den Globus (scheinbar) - me too - Produkte angeboten - es ist eine globale Seuche geworden, Ideen billiger zu kopieren.
Allerdings erhalten sie von diesen Lieferanten nur einen Beutel mit den Teilen.
Da kann man wahrhaft billiger anbieten.

Besorgen Sie sich die Einbauanleitungen vorab - um den Unterschied zu erkennen.
Ansonsten werden Sie es erst bei der Montage, oder wenn Sie einen festsitzenden Stecker ausdrehen, bemerken, daß sich die billige Buchse löst.



Produkt Info

Pievox RCA / Cinch

Replacement
sockets

Einbau-Berichte
Cinch RCA-Buchsen














Für Revox Tape Recorder


Original Pievox

Zubehör

Accessories

Für Revox Tonbandgeräte
tape recorder



Pievox Pause Memory Modul
seit 2004 bewährt


 Pievox Quartz Control


Pievox Adapter für B202 an A77


Pause Memory
Quartz Control
Infrarot - Remote
Sonstiges

Revox A77  >

in Vorbereitung

"Nur für Spezialisten"

zur Information
A77_QC
mit Synchron- Anzeige

ausverkauft - sold out
for information only

B202 Adapter A77

Zum Betrieb des
 Revox B202  IR remote-
Empfängers  an der A77
Play Logik
ausverkauft - sold out
for information only


A77_mute

A77_MET

Neue Cinch / RCA Buchsen
für Revox A77


Bericht vom Einbau in A77


Revox B77 >

Pause Memory B77

Quartz Control  B77

mit Synchron- Anzeige
ausverkauft - sold out
for information only

B203 Patch

Neue Cinch / RCA Buchsen
für Revox B77


Bericht vom Einbau
in B77



Revox PR99 >


Pause Memory PR99


Quartz Control  PR99


ausverkauft - sold out
for information only

B203 Patch

B202 Adapter PR99

B206 Adapter
nur für PR99 MKII
only PR99  MKII

Verbesserung VU und Peak
ausverkauft - sold out
for information only

Einbau Bericht  PR99_VU

Installing PR99-VU
Revox A700 > Pause Memory A700



Einbauanleitungen
                            für Pievox - Zubehör für  Revox - Tonbandgeräte

Installing instructions
                            according to  Pievox accessories for Revox Tape recorder





Für Revox Verstärker / amplifier


Original Pievox

Verbesserungen
und Ersatzteile

Accessories
ans spare parts

Für Revox
Verstärker

Amplifier


A50 / A78 Mute Modul
Silent power on and off !




Ersatzrelais für Revox  A722
Spare part Speaker Relais for Revox A722 Power amp


Revox
A50 Vers. 1

Pievox Lautsprecher-Einschaltverzögerung - Speaker Muting circuit
A50 Version 1 - hat  2 Lautspr. Sicherungen unter der Klappe /
A50 Version 1  - > two speaker fuses under the lid

Ersatz - Cinch / RCA Buchsensatz

A50_Mute Ver.1



neue Cinch / RCA

Revox
A50 Vers. 2

Pievox Lautsprecher-Einschaltverzögerung - Speaker Muting circuit

A50 Version 2  ohne 2 Lautspr. Sicherungen unter der Klappe /
A50 Version 2  -> NO speaker fuses under the lid

Ersatz - Cinch / RCA Buchsensatz

A50_Mute Ver. 2



neue Cinch / RCA

Revox
A78

Pievox Lautsprecher-Einschaltverzögerung - Speaker Muting circuit

für / for Revox A78

Ersatz - Cinch / RCA Buchsensatz

A78_Mute



neue Cinch / RCA

Revox
A722

Ersatzrelais  für REVOX Endstufe A722
Spare speaker relais for A722 power amp

A722 Ersatzrelais

Soll man denn wirklich in so alte Geräte noch investieren?
          Einschaltverzögerung und neue Relais und neue Cinchbuchsen für A50 / A78 ?
          Das muß jeder selber entscheiden. Tatsache ist, daß die Revox Geräte der A 7x  und A7xx - Serien Meilensteine der
          Unterhaltungsgeräte waren und sind. Eine genauere Beschäftigung mit den Schaltungen beweist  die These.

Link  zu den Cinchbuchsen
  info   Pievox_Spare_RCA_Cinch.html

Einbau   Einbau_Neue_Cinch_A50_A78

Netzteil- Elko-Satz  Link
Zum Thema Ersatz-Elkos für Revox A50 und A78


Neue Pegel-Vorregler Potentiometer:  Einbaubeschreibung


Und noch ein Detail aus dem Revox A50 / A78;

Der steckbare Input Amplifier Platine des Revox  A50 /A78


  Ja ich gebe es zu,
der Revox A50 hat mich als Techniker - so wie die A77 und der Tuner  A76 - sofort begeistert.

  Es war beim Vorstellungsgespräch 1968 in Regensdorf, als mir der A50 gezeigt wurde.

  Steckbare Platinen - welcher Aufwand für ein Consumer-Gerät !

  Aber es war eben bei REVOX gar nicht der Anspruch, ein Consumer-Gerät mit 5 Jahren      Betriebsdauer zu bauen, sondern ein bezahlbares Gerät an der Kante zum Profi-Gerät.
  Also quasi andersrum als die übliche Unterhaltungsgeräte-Industrie das aufsetzt:

  "Wie können wir billig etwas produzieren, was teuer aussieht und der Kunde bereit ist zu
   bezahlen. "
   Das sind dann die Gurken, die jetzt überall auf den Flohmärkten rumstehen.



    Einbauanleitungen
                für Pievox -  Zubehör für Revox - Tonbandgeräte - Verstärker - Tuner
Downloads
     Installing instructions
                according to  Pievox accessories for Revox - Tape recorder - Amplifier - Tuner
Downloads






für  STUDER  Tonbandgeräte  tape recorder  und mixing desk


Original Pievox

Zubehör

Accessories






Pievox A1010 and A1012
Replacements for Studer A101




Quartz Control for Studer A80 R / RC / A81
A80 VU MKI...IV





EQ Plugs
EQ - PCB for Rec and P/b amp

Studer A80 R / RC / A81

STUDER - Gerät
A1010 and  A1012
improved  A101 moduls
Quartz Control
Infrared Remote
mit Revox B202
Special
A80 R
A80 RC
 A81 >
Ersatz für A101 Studer Hybrid-Amps

Präzision und Sicherheit durch gemessene !  Qualität

A1010

A1012
Quartz Control

for perfect speed
stability  -
im Sommer, im Winter,
nach dem Einschalten oder noch 10 Stunden Betrieb,
heute und in 10 Jahren

EQ-plugs
Bestückung /stuffing
Tabelle / Table

Ersatz Relais / Spare relay
for oscillator
ITT A2610  ITT  A2615
ITT A2626


Ersatz / spare relay for
reed relay on Rec  amp
B62 >
Ersatz für Studer A101 Hybrid-Amps

Präzision und Sicherheit durch gemessene !  Qualität


A1010

A1012


EQ-plugs
Bestückung /stuffing
Tabelle / Table


Ersatz Relais / Spare relay
for oscillator
ITT A2610  ITT  A2615
ITT A2626


Ersatz / spare relay for
reed relay on Rec  amp


B67 >


Remote adapter
ausverkauft
sold  out


A810  >
A807 >
A721 >



Infrared Remote
mit Revox B202
Remote adapter

mixing desks >
089
189

Ersatz für Studer A101 Hybrid-Amps

Präzision und Sicherheit durch gemessene !  Qualität

Pievox  A1010

Pievox  A1012




Pievox  ITT A26xx Relais
Ersatz / spare relay for
ITT A2610  ITT  A2615
ITT A2626






Ein Hinweis betr. die Verstärker-Einschübe der A80R / RC  und B62:
Es gibt hier verschiedene Platinenversionen, die immer paarweise benutzt werden sollten,
 ansonsten handelt man sich Phasendrehungen der Kanäle zueinander im Übertragungsbereich ein !
Die Verstärker passen zwar in die Slots, und der Unterschied scheint klein,
nur ein  -1  in der Nummer, die Schaltung der Equalizer ist aber unterschiedlich .
B62  Manual:  1.080.986  und 1.080.986-1
A80  Manual:  1.080.986  + earlier Diagrams: 1.080.986-1   (1.080.996-1 scheint ein Tippfehler zu sein)

Bei den Aufnahmeverstärkern gibt noch ganz alte Versionen ohne die Zusatzplatine mit dem Aufnahmekopf-Relais .
Die würde ich nur im Notfall nehmen.



Ein Hinweis betr.  Studer B67   Betrieb mit Nachbau  Holz-Seitenteilen ohne Lüftungsöffnungen:
Nach den techn Daten hat die B67 MKII  eine Leistungsaufnahme von max 220VA, die hauptsächlich in Wärme umgesetzt wird..
Und das macht sich in einer erheblichen Wärmeentwicklung im Gerät z.B oben bemerkbar,
da der Hauptwärmeumsatz an einigen wenigen Punkten konzentriert ist. Z.B. am Spannungregler und die Wickelmotor-Regler.

In beiden Betriebsstellungen  liegend oder vertikal  wird durch die etwas sparsam (Schweizer halt) ausgeführten
Lüftungsöffnungen das Gerät zu heiß.
Wer jetzt noch die seitlichen Lüftungsöffnungen mit einer Holzplatte verschließt, der tut dem Gerät nichts Gutes.

Übrigens - Die originalen Studer B67 Seitenteile haben Lüftungsgitter.

Trotzdem - ich habe eine B67 MKII  mit den originalen Seitenteilen in Betrieb - die ist nach einer Stunde Laufzeit an der Oberseite richtig heiß.

Nicht von der Musik, sondern von den darunter liegenden Leistungstransistoren.
Ich habe deshalb  IM  Gerät auf einer neu angefertigten 50% gelochten Rückwand zwei temperatur- geregelte leise 12V-Lüfter montiert,
die die Luft im Gerät verwirbeln, wenn es wärmer wird, und so die Bildung von Hotspots vermeiden.
Die Lüfter laufen nach dem Einschalten mit 6V und regeln dann, wenn es wärmer wird in der Kiste, auf ca. 9V,
sind damit immer noch unter dem Betriebsgeräusch der B67.
Die Lüfter blasen der natürlichen Konvektion entsprechend nach oben .
Die Betriebsspannung für die in Serie geschalteten Lüfter entnehme ich dem ungeregelten 24V - Netzteil der B67.
Noch besser wäre eine seitliche Luftbewegung, so daß ein Durchzug entsteht. Aber dann verstaubt es auch innen mehr .




Technical papers  to Pievox  accessories for  STUDER

 Studer  B67

Pievox remote
Adapter für
Studer B67  Remote Steuerung mit Revox B202   Infrarot-remote Empfänger

       control using Revox B202
Infrared-remote receiver

Artikel ist ausverkauft - nur zur Information !
Sold out - for information purposes only !

B67 B202 Anwenderinfo.pdf

B67 B202 application.pdf
Studer A810
Pievox remote
Adapter für
Studer A810
Adapter
für Steuerung mit Revox B202 Infrarot-remote Empfänger

Remote control Studer A810  using Revox B202 Infrared-remote receiver

A810 B202 Adapter.pdf

A810 B202 Adapter.pdf
Studer A80 A81
Quartz Control  Handbuch  / Handbook


A80 QC Handbuch

A80 QC Handbook




Informationen

Verschiedene Themen:

Einmessen, Geschichte der Tonbandtechnik, Theorie der Tonbandtechnik

Reparatur Tips allgemein  und Revox

und weitere



Testberichte   von Konkurrenzprodukten


Das "Pause rastend modul" von "Revox" online


Da werden Sie selbst jetzt zum Tester,  und entscheiden,
ob sie für den Nachbau
Ihre Euro hinlegen - oder das Original....



Da ich keine weiteren Beiträge zur
"Verbesserung des Konkurrenzproduktes"
mehr leisten möchte,
 ist der Bericht nicht mehr erhältlich.

Remote system "w. Pause memory " aus USA
  Test_REMOTE_USA_w_Pause.

















  Version  2023_0305_0820
