Themen: Köpfe / Kopfträger / Entmagnetisieren
|
Quarz
Control
in Revox A77 - Just
for
fun : für
Könner
Revox
A77
mit Pievox Quartz Control ausverkauft - wird nicht mehr nachproduziert |
|
| Meine ultimative Joystick Fernbedienung |
Themen: Köpfe / Kopfträger / Entmagnetisieren
| Immer wieder
aktuell und angefragt , deshalb als separate
Seite: Bandlauf und Köpfe entmagnetisieren auch als englischer Text Demag sound heads and tape travel path |
Tips_Entmagnetisieren.html Under constr. |
Wann ist ein Tonkopf
verbraucht ?Diese Frage ist je nach Kopftyp und Bandlauf unterschiedlich zu beantworten. |
|
Beim Läppen wird Material abgetragen um bei Revox-Köpfen die "hyperbolische Kontur" wieder herzustellen. |
|
| Über Schmetterlingsköpfe | Schmetterlingskoepfe |
| Rolle
rechts am Kopfträger oder besser nicht? |
neue
Erkenntnisse |
Technische Informationen - Revox
Speziell
Thema Reparatur - oder was tun " wenn was ist"
Erste Hilfe: " Mein Revox A77 / B77 / PR99 oder was zeigt ein seltsames Verhalten"
entweder sofort nach dem Einschalten oder nach einiger Betriebszeit ....
Bevor Sie ans "Eingemachte" gehen und alle möglichen "Eumel" in der Steuerung suchen:
---- >>> Messen Sie die Betriebsspannungen, Regelreserve und die Ripplefrequenz der Netzgleichrichter.
Über die Last ein Gleichrichter zu sein
Ich hatte früher Gleichrichter auch nur als unverwüstliche und immer funktionierende Elemente auf dem Schirm.
Mittlerweile habe ich einige Kunden bei eben "sporadischen Problemen" mit den Tonbandgeräten beraten, und nach
mehreren Irritierenden Runden - "jetzt geht es wieder - jetzt wieder nicht mehr" stellte sich doch der Gleichrichter als der
Übeltäter heraus. Tückisch durch die nur sporadischen Aussetzer.
Der Netzspannungswähler
Was glauben die BastlerInnen und Bastler eigentlich, wie schlau sie sind, im Vergleich zu den Konstrukteuren der Geräte?
Immer wieder wird die (dumme) Frage gestellt: Soll ich das Gerät - bei 230V an der Steckdose - auf 220V oder 240V einstellen?
Die Antwort lautet:
Es ist technisch richtig, ein trafobetriebenes Gerät auf die Netzspannung der Steckdose einzustellen.
Im Zweifelsfall auf die höhere Spannung, wenn einem das Gerät "lieb und teuer" ist.
Die Toleranz der Betriebsspannung ist in jedem Falle größer als 5%, das wären bei 220V 11V Toleranz - also max 231V ,
bei 240V 12V Toleranz, also min. 228V.
Damit ist man bei 230V auf der sicheren Seite.
Der Netzspannungswähler ist doch nicht eingebaut, damit die Rückseite der Geräte nicht so glatt ist,
sondern weil es einen Sinn hat.
Der Netzspannungswähler kostet Geld und auch der Trafo braucht eine Anzapfung mehr, kostet Stück für Stück.
Mit der Einstellung auf 220V bei einer Netzspannung von 235V - was durchaus vorkommt - macht ihr eure Geräte systematisch kaputt.
1. Der Trafo wird stärker durchmagnetisiert - wird deshalb wärmer.
2. Die Ströme im Primär- und Sekundärkreis sind höher - wird deshalb wärmer.
3. Die gleichgerichteten Spannungen der Sekundärseite werden höher,
die Verlustleistung der Regler und Motoren steigt - sinnlos - werden deshalb wärmer,
und näher an der Lastgrenze betrieben.
Kein Vorteil - aber für den Trafo bedeutet es mehr Leistung zu übertragen - wird deshalb wärmer.
Geradezu gespenstisch dazu die Diskussionen der Röhrenhörer, die die Heizspannungen der Röhren
ihrer Geräte auf 5 % genau regeln, damit die Lebensdauer verlängert wird.
Aber der Trafo, der soll ruhig schwitzen bis er brummt.
Wenn bei einem Revoxgerät bei der Einstellung auf 240V Funktionen beinträchtigt sind,
liegt ein Fehler vor, der repariert werden sollte. z.B. ein Gleichrichter defekt oder der Ladeelko ist ausgetrocknet.
Mit der Einstellung des Spannungswähler auf 220V läuft das Gerät dann evtl. , aber der Fehler ist immer noch da.
Und die Gefahr, daß aus einem kleinen Fehler ein Größerer wird (Trafo brummt)
Thema Reparatur - oder was tun " wenn was ist"
Erste Hilfe: " Mein Revox A77 / B77 / PR99 oder was zeigt ein seltsames Verhalten"
entweder sofort nach dem Einschalten oder nach einiger Betriebszeit ....
Bevor Sie ans "Eingemachte" gehen und alle möglichen "Eumel" in der Steuerung suchen:
---- >>> Messen Sie die Betriebsspannungen, Regelreserve und die Ripplefrequenz der Netzgleichrichter.
Über die Last ein Gleichrichter zu sein
Ich hatte früher Gleichrichter auch nur als unverwüstliche und immer funktionierende Elemente auf dem Schirm.
Mittlerweile habe ich einige Kunden bei eben "sporadischen Problemen" mit den Tonbandgeräten beraten, und nach
mehreren Irritierenden Runden - "jetzt geht es wieder - jetzt wieder nicht mehr" stellte sich doch der Gleichrichter als der
Übeltäter heraus. Tückisch durch die nur sporadischen Aussetzer.
Der Netzspannungswähler
Was glauben die BastlerInnen und Bastler eigentlich, wie schlau sie sind, im Vergleich zu den Konstrukteuren der Geräte?
Immer wieder wird die (dumme) Frage gestellt: Soll ich das Gerät - bei 230V an der Steckdose - auf 220V oder 240V einstellen?
Die Antwort lautet:
Es ist technisch richtig, ein trafobetriebenes Gerät auf die Netzspannung der Steckdose einzustellen.
Im Zweifelsfall auf die höhere Spannung, wenn einem das Gerät "lieb und teuer" ist.
Die Toleranz der Betriebsspannung ist in jedem Falle größer als 5%, das wären bei 220V 11V Toleranz - also max 231V ,
bei 240V 12V Toleranz, also min. 228V.
Damit ist man bei 230V auf der sicheren Seite.
Der Netzspannungswähler ist doch nicht eingebaut, damit die Rückseite der Geräte nicht so glatt ist,
sondern weil es einen Sinn hat.
Der Netzspannungswähler kostet Geld und auch der Trafo braucht eine Anzapfung mehr, kostet Stück für Stück.
Mit der Einstellung auf 220V bei einer Netzspannung von 235V - was durchaus vorkommt - macht ihr eure Geräte systematisch kaputt.
1. Der Trafo wird stärker durchmagnetisiert - wird deshalb wärmer.
2. Die Ströme im Primär- und Sekundärkreis sind höher - wird deshalb wärmer.
3. Die gleichgerichteten Spannungen der Sekundärseite werden höher,
die Verlustleistung der Regler und Motoren steigt - sinnlos - werden deshalb wärmer,
und näher an der Lastgrenze betrieben.
Kein Vorteil - aber für den Trafo bedeutet es mehr Leistung zu übertragen - wird deshalb wärmer.
Geradezu gespenstisch dazu die Diskussionen der Röhrenhörer, die die Heizspannungen der Röhren
ihrer Geräte auf 5 % genau regeln, damit die Lebensdauer verlängert wird.
Aber der Trafo, der soll ruhig schwitzen bis er brummt.
Wenn bei einem Revoxgerät bei der Einstellung auf 240V Funktionen beinträchtigt sind,
liegt ein Fehler vor, der repariert werden sollte. z.B. ein Gleichrichter defekt oder der Ladeelko ist ausgetrocknet.
Mit der Einstellung des Spannungswähler auf 220V läuft das Gerät dann evtl. , aber der Fehler ist immer noch da.
Und die Gefahr, daß aus einem kleinen Fehler ein Größerer wird (Trafo brummt)
Warum gibt es die Revox nur in gewissen EQ - Varianten? Kann man da was umbauen?
|
Warum gibt es die Revox A77 / B77 / PR99
in "IEC" nur als 19 / 38cm/s ? Die Schalterstellung IEC an der A77 Wiedergabe hat zwar 70us EQ, aber auch von NAB noch die 3180us, somit nicht ganz "reine" IEC -EQ d.h. ein "echtes" IEC Band (nach 19s) auf der A77 gespielt , hat zu wenig Bässe. |
Revox_Version |
| Kann man eine
Revox B77 oder PR99 so umbauen, daß bei 19cm NAB EQ verwendet wird, bei 38cm/s IEC EQ ? - nein - leider nicht ! Kann man eine Studer A80 R / RC oder B62 so umbauen, daß bei 19cm die NAB EQ verwendet wird, bei 38cm/s IEC EQ? - Ja, das geht - sogar recht einfach |
Info auf Anfrage |
|
Warum haben die A77 / B77 /
PR99 keine Bandzugregelung ?
--1 Warum bremsen die Geräte nicht erst aus dem Wickeln mit Gegenzug ? -- > 2 |
PDF zum Thema |
Ein Loblied
auf "die Revox" - die A77
Das Revox Pause "System" bei B77 / PR99 / A700 / B710
Reparaturtips und Modifikationen
| Details zur Revox A77 | Anmerkungen |
| Details zu Revox A77 / B77 / PR99 Record Amplifier | Details Revox Rec Amps |
|
Details zu den Revox
-Wiedergabeverstärkern Auch zum Thema A77 Wiedergabe mit IEC EQ Das ganze pdf auf Anfrage. Ich möchte keine Geschäftemacher unterstützen. |
Playback Amp pdf Seite 1 |
Das Revox Pause "System" bei B77 / PR99 / A700 / B710
|
Das Revox Pause System B77 /
PR99 / A700 /
B710 --------------------------- Die Revox - Pause Story Hintergrund-Information / Background information Pievox - Adaptionen zur Lösung |
Das REVOX_Pause_System |

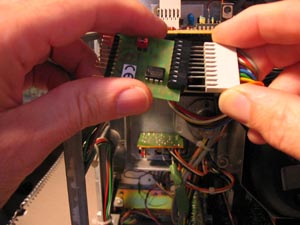

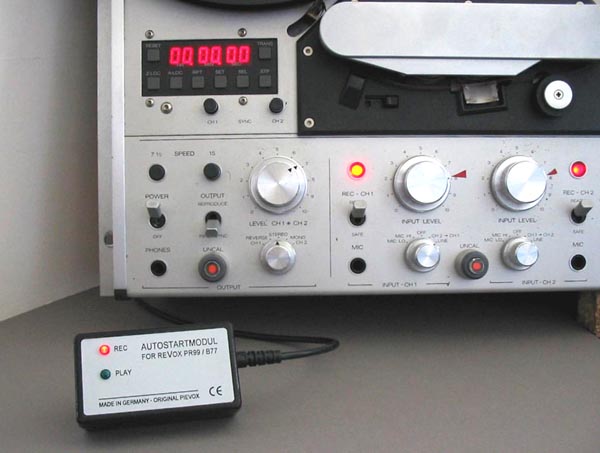

| Pievox accessory for functioning Pause mode by remote with B77 / PR99 / A700 and B710 | Die Revox Pause Story |
Reparaturtips und Modifikationen
|
Reparatur A77 Elkos wechseln auf Netzteil und Capstan Regler Platine |
|
| Hochpegel-Eingang bei A77 / B77 ohne den Eingangsverstärker Das ist die sog. "Abbey road modification" Auch wenn nach fast 50 Jahren der Nebel der Legenden über dem Thema wabert, und eigentlich keine belastbaren Informationen zu finden sind, ist das Thema doch so interessant, daß ich das mal nachentwickelt habe. |
|
|
Technische Details der Revox
Tonbandgeräte Spannungen
an
den Motoren etc.
|
Revox Technische Details |
|
Reparaturtips für Tonbandgeräte Wie man die "Capstan speed Control" auf dem Tisch prüfen und justieren kann |
Reparaturtips
Tonbandgeräte |
|
|
|
| Reparaturberichte
PR99
MKII
(19 / 38 cm/s ) Oszillatorfrequenz
daneben, keiner hat es je bemerkt !
Sporadische Aussetzer bei
kleiner Geschwindigkeit (19cm/s)
|
PR99 Oszillatorfrequenz justieren PDF |
| Das
Elko Thema -
Weil es immer wieder
aktuell ist, und ein Großteil der
Bastler meint, nur durch Elkowechsel würde man die Geräte wieder zum Laufen kriegen, hier ein Tip: ---- >>> lesen Zusammengefasst: Elko Typen mit höherer Spannung haben immer höheren Leckstrom. Es ist also falsch, überall 100V Elkos einzubauen. Das kann - wie eben wieder erlebt, zu schweren Arbeitspunkt-Verschiebungen führen. In dem vorliegenden Fall war die Capstan Speed Control Platine nicht mehr auf Sollfrequenz zu justieren. Nochmals: Idealerweise nur Elkos mit der nötigen Spannungsfestigkeit verwenden - UND - in kritischen Stufen vorher bei z.B. 20 Stck den Reststrom ausmessen, und die mit dem geringsten Reststrom (nach 10 min) einbauen. - Und - den Reparatursätzen mißtrauen - Das ist reine Geldschneiderei. |
Das Elko-Thema |
| Reparaturtips für Revox Verstärker A50/ A78 | Reparaturtips Verstärker |
| |
Revox Infrarot Remote system
|
System Revox B202 Empfänger |
PDF
|
| Wenn der Revox B202 remote Receiver nicht funktioniert - wie richtig konfigurieren ? | Revox_B202_Jumper setting |
|
System Revox B203 Timer |
PDF
|
Theorie
der
Tonbandgeräte:
Lust auf Theorie ??
Einige
Verkäufer
benutzen meine Texte um
sich
eigene Beratungsaufwände zu ersparen.
Egal ob Saunabau oder Maurer oder Fotovoltaik - jeder scheint heute Qualifiziert,
an Revoxgeräten zu Schrauben und Cal Tapes anzubieten.
z.T. sogar steuerhinterziehend als sog. "Privatverkäufer"getarnt .
Egal ob Saunabau oder Maurer oder Fotovoltaik - jeder scheint heute Qualifiziert,
an Revoxgeräten zu Schrauben und Cal Tapes anzubieten.
z.T. sogar steuerhinterziehend als sog. "Privatverkäufer"getarnt .
Nein, ich
finde das nicht gut,
z.B. sich von mir stundenlang den Unterschied der Meßmethoden nach DIN und ANSI erklären zu lassen,
und was es mit den dB Pegel Angaben nach amerikanischer Gepflogenheit auf sich hat,
und dann plötzlich "Bezugsbänder" in Konkurrenz anzubieten.
Ein Wort zu dem praxisfremden Anspruch der Referenzgenauigkeit.
Wie oft muß man ein Band abspielen damit es 0,1dB Magnetisierung verliert?
10x - und dann war es das mit der Referenzgenauigkeit - High End Bullshit also.
z.B. sich von mir stundenlang den Unterschied der Meßmethoden nach DIN und ANSI erklären zu lassen,
und was es mit den dB Pegel Angaben nach amerikanischer Gepflogenheit auf sich hat,
und dann plötzlich "Bezugsbänder" in Konkurrenz anzubieten.
Ein Wort zu dem praxisfremden Anspruch der Referenzgenauigkeit.
Wie oft muß man ein Band abspielen damit es 0,1dB Magnetisierung verliert?
10x - und dann war es das mit der Referenzgenauigkeit - High End Bullshit also.
Des
Weiteren wird behauptet, es würde
den "Klang" verbessern, wenn der
Wiedergabepegel ganz genau
eingestellt ist. Auch wieder so eine Phrase aus der High End - Ecke.
RICHTIG IST : DIE AUFNAHME-EINSTELLUNGEN BESTIMMEN DEN "KLANG" :
BIAS und Rec Equalisation. Der Wiedergabepegel ist dabei sowas von egal - ob 320nWb/m oder 250nWb/m
Wenn die Konkurrenten ihre Bänder verkaufen wollen,
dann mögen sie doch bitte SELBER auch Beratung anbieten,
und nicht zum Zwecke der Beratung auf meine Seiten verweisen..
eingestellt ist. Auch wieder so eine Phrase aus der High End - Ecke.
RICHTIG IST : DIE AUFNAHME-EINSTELLUNGEN BESTIMMEN DEN "KLANG" :
BIAS und Rec Equalisation. Der Wiedergabepegel ist dabei sowas von egal - ob 320nWb/m oder 250nWb/m
Wenn die Konkurrenten ihre Bänder verkaufen wollen,
dann mögen sie doch bitte SELBER auch Beratung anbieten,
und nicht zum Zwecke der Beratung auf meine Seiten verweisen..
Für meine Kunden halte ich selbstverständlich individuelle Beratung bereit
und stelle mein langjähriges Fachwissen zur Verfügung.
| Entzerrung Wozu ? | Warum_Entzerrung |

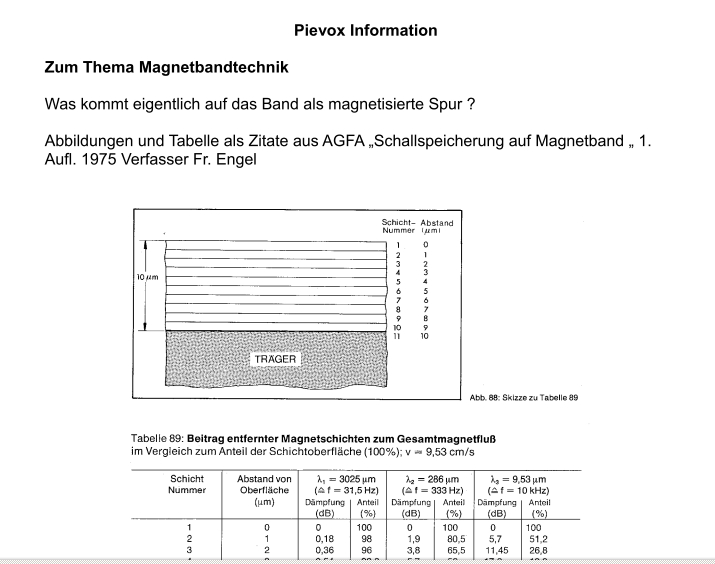

| Wirksame
Schichtdicke bei der Tonband-Aufnahme Über die "effektive und wirksame Schichtdicke" bei der Tonband-Aufnahme besonders bei hohen Frequenzen = kurzen Wellenlängen  |
Über die wirksame Schichtdicke. |
| Was ist der
kubische Klirrfaktor ? K3 - das große
Mirakel ? |
Kubischer Klirrfaktor |
| FAQ Tonband
+ Rund um das Tonband Brauchen Andruckrollen
ein Sinterlager?
Andruckrollen Putzen wie oft und womit? |
FAQ
- Tonband-Technik Rund um das Tonband FAQ |
| Was tun, wenn
der Ref mag flux Wiedergabepegel (nWb/m) nicht
bekannt ist ? Auch als englischer Text |
Welchen mag flux
wählen choosing_mag_flux |
| Frequenzgang messen mit Soundkarte | Frequenzgänge mit Soundkarte messen |
| Wo kommt dieser
Referenzwert für Pegel her? 1mW an 600 Ohm |
600_Ohm |
| Aussteuerung
Intermodulationseffekte besonders bei NAB |
Intermodulationseffekte_bei_Aussteuerung |
| Wie ist das mit den nWb/m
? Eine Beleuchtung
der oft mißverstandenen nWb / m |
nWb.pdf |
| Schlupf und W&F | Tonband-Antrieb
Technische
Details |
| VU meter
überprüfen |
VU_meter_testen |
|
Justage des Wiedergabepegels ohne Pegel -
Meßband eine vergessene, aber mit heutigen Meßmitteln praktikable Methode |
|
| Akademische
Spaltjustage und - kann man etwas falschmachen bei Spaltjustage? |
Akademische
Spaltjustage Spaltjustage bei Profi-Tape Recordern |
| Literaturliste | Literaturliste |
| Wiedergabe-Verstärker und Frequenzgang messen ohne Band |
Wiedergabe
Frequenzgang mit Einspeisung |
| Die Pegel: Referenzpegel - Operating level - Vollaussteuerung ? | in Arbeit |
| Bias
Geheimnisse - Bias - warum ? - Was bedeutetet "optimum Bias? - over bias ? |
in Arbeit |
Die Löschdämpfung bei
einem Tonbandgerät mit Spektrumanalyser messen
--- PDF auf Anfrage Das Messen der Löschdämpfung habe ich auf dem PDF mit der Frequenz 1kHz beschrieben - die Methode funktioniert aber auch mit z.B. 40Hz.Löschdämpfung bei Viertelspur - nur mit vollständig gelöschtem Band messen! Der Löschkopf bei einem korrekt eingestellten Viertelspur-Gerät löscht eine Piste auf dem Band, |

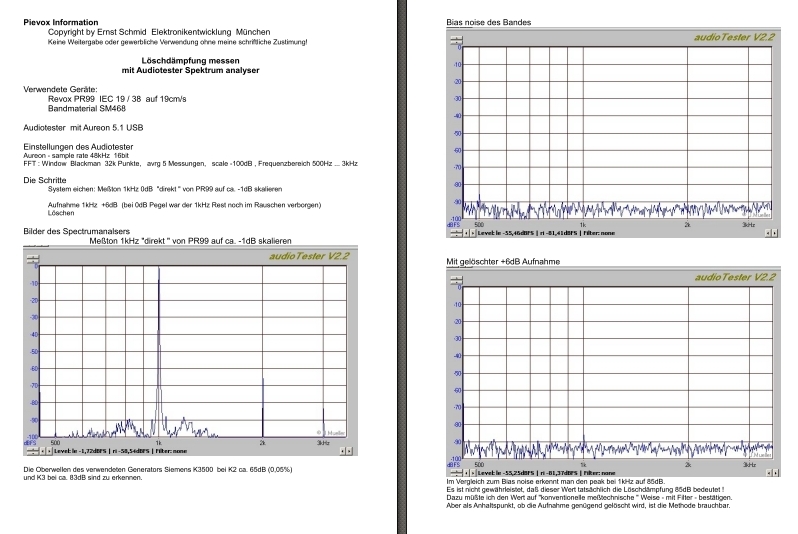

Screenshot des PDF |
| Über den
Unterschied, wenn der Frequenzgang des Bandgerätes
bei 0dB oder -20dB gemessen wird Messungen an einer Studer B62 --- PDF auf Anfrage |

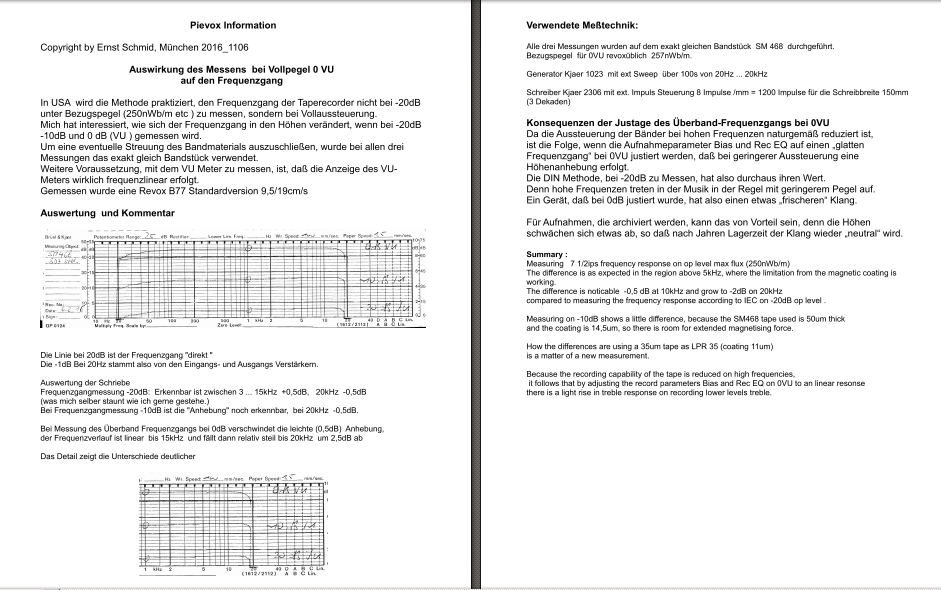

Screenshot des PDF |
| |
|
| Über
Mythen - Mythos am Beispiel Bipolar 555 Der Mythos lautet: "Der Standard - Bipolar 555er erzeugt beim Umschalten eine Stromspitze." Das kann schon sein, daß das bei den ersten Produkten vor 50 Jahren der Fall war. Das wurde dann aber stillschweigend von den Herstellern korrigiert. Nur die Story wurde nie korrigiert und weil es keiner nachmißt |
Ich habe es gemessen - und auch bei 20 Jahre alten 555 KEINE Stromspitze feststellen können. Dennoch wird es nie in Zweifel gezogen und immer weiter und weiter und weiter erzählt. Es entspricht längst nicht mehr der Realität - sondern ist ein Mythos geworden. |
| Neue
Erfindung oder ?? Braucht man ein Multi-
Level cal Tape ? Scheint auf den ersten Blick recht praktisch - ist es aber nicht, Die einzelnen Abschnitte sind zu kurz um beide Kanäle zu justieren, also wird man oft wickeln müssen bis man den richtigen Abschnitt wieder gefunden hat .... Das Band wird also durch Wickeln und Bremsen stark abgenutzt. |
Als Amateur verwendet man eh nur
zwei Pegel für IEC und NAB. Man könnte also hilfsweise ein Pegel-Band kaufen und auf den anderen per Korrektur +/- dB einstellen. Und der Profi? Der sollte seine Zeit auch nicht mit einem "Leatherman"- Pegelband verplempern, sondern in Bänder mit den gefragten Pegeln investieren. Das ist profimäßig. |
| Modding der Revox und Studer
Geräte - Zwischen Spieltrieb und Betrug "Ja schauen Sie mal, Herr Schmid, da hat einer ganz was tolles erfunden..." |
Was ist davon zu halten? |
| |
|
| Ein paar Details zu einem meist
unbeachteten Bauteil Der Gleichrichter
Oder Warum brummt der (gequälte) Netztrafo jetzt? |
Der Gleichrichter... |
| Sinterlager - was ist das denn ? An Revox- und den kleinen Studer-Tonbandgeräten besonders belastet an der Andruckrolle mit 1,5kg Was Sinter-Material ist, kann man über Wikipedia erfahren. deshalb wiederhole ich das hier nicht. 2. Nachschmieren in der Betriebszeit sollte nur mit dem ursprünglichen Öl erfolgen, |
|
| Meine B251 Geschichte
- Vom Sorgenkind zum Überflieger |
Die B251 Geschichte 9MB |
| |
Foren
- Legenden, Mythen und Schlamperei
|
https://www.studerundrevox.de/info-wissenswert/shop/shop-fuer-viertel-zoll-tonbaender/ |
|
"Das SM900 von RTM ist im Vergleich zum oben gezeigten SM911 ein etwas dünneres Tonband. " |
|
|
Über die "Nicht-Unterscheidbarkeit" von
Phasenrelationen bei Wellenformen und bei
Phasen-Inversionen Artikel von ESP Elliott https://www.sound-au.com/articles/squarewave.htm Erstaunlicherweise kein Klangunterschied zu hören und wenn das Rechteck noch so verformt ist. Das menschliche Ohr ist nicht sensibel auf Phasendifferenzen in einem akustischen Ereignis, das aus komplexen Schwingungen besteht. Das bringt natürlich die Verfechter der phasenrichtigen Lautsprecher in Erklärungsnot Nur Phasendifferenzen zwischen den Ohren werden als "Richtung" empfunden. Aber das ist ja nun dem Stereo-Freund seit langem bekannt. |
|
Glosse
und
Kritik muß
auch
sein
| Über die Anbetung der Hi Fi Geräte Die Glosse | Die Anbetung |
| Digitale Realität | Digitale Realitaet.pdf |
| "High End " | High End Geschichten und Märchen |
|
Über Kondensatorklang - nicht sehr wahrscheinlich. |
Über
Kondensatorklang |
| Über
Verbindungskabel am Beispiel eines Hitachi /
Quadral Prospekts |
Gedanken zu
Kabeln |
